撬装式CIP清洗溶液制备集成装置

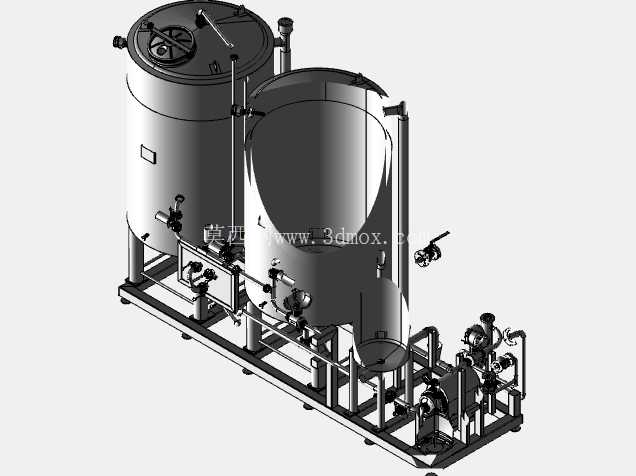

　　这套集成装置主要面向食品饮料、生物医药、乳品加工等对生产管路卫生要求严苛的生产场景，核心作用是在线制备符合工艺浓度要求的CIP清洗溶液，为整条生产线的在位清洗工序提供稳定的清洗介质供给，无需拆解生产管路与罐体即可完成内部残留物料的冲洗、碱洗、酸洗与最终漂洗作业，大幅降低生产间隙的设备清洁人工成本，缩短停线待清洁的时长。从结构布局来看，整套装置采用撬装一体化设计思路，所有罐体、泵组、阀组、管路都集成在统一的型钢焊接底座上，底座预留了标准的叉车孔位与地脚安装孔，设备进场后仅需对接生产端的清洗管路、给排水接口、动力电源即可投入使用，无需在现场进行零散部件的组焊与管路配作，能有效压缩现场安装调试的周期。

　　装置配置了两台立式承压罐体，分别承担浓溶液存储与清洗液配比混合的功能，罐体顶部设置了快开式人孔与加料口，方便操作人员投入固体清洗药剂或者加注高浓度清洗原液，人孔采用卫生级快开压条结构，密封件选用耐酸碱腐蚀的食品级硅胶材质，既保证密封承压性能，也能快速开启完成内部清洁与检查。罐体侧壁设置了液位检测接口与温度检测接口，可实时监控罐内溶液的液位高度与加热后的温度参数，保证清洗液的浓度、温度始终处于工艺要求的区间内。罐体底部采用锥底或者椭圆封底结构，能彻底排净罐内残留液体，避免清洗液长期滞留造成的罐体腐蚀或者杂菌滋生。

　　管路系统全部采用卫生级抛光管件连接，所有管路走向都做了圆弧过渡处理，不存在清洗死角，管路上配置了隔膜阀、止回阀与流量调节组件，可根据清洗工艺要求切换不同的清洗回路，调整清洗液的供给流量与压力。配套的输送泵组选用卫生级离心泵，过流部件全部采用耐酸碱腐蚀的不锈钢材质，泵的进出口都设置了软连接结构，能抵消设备运行过程中产生的振动，避免振动传递到管路系统造成焊缝开裂或者接口渗漏。整套装置的布局充分考虑了日常操作与维护的空间需求，罐体之间预留了足够的操作通道，阀组与仪表都布置在操作人员站立即可触及的高度位置，无需攀爬即可完成阀门切换、参数读取与常规维护作业。

　　底座的型钢框架做了满焊处理，表面做了防腐涂层，所有管路支架都与底座做刚性连接，保证设备在运输与运行过程中不会出现管路移位或者部件松动的问题。从安装边界来看，整套装置的占地面积控制在常规生产车间的预留设备空间范围内，整体高度满足普通厂房的层高要求，顶部的排气接口与溢流接口都做了集中收集设计，不会出现清洗液飞溅污染生产环境的问题。在设计过程中，充分考虑了不同行业的CIP工艺差异，预留了药剂自动添加、溶液自动加热的扩展接口，用户可根据自身的工艺需求选配对应的功能模块，无需对主体结构进行大规模改动。罐体的壁厚经过严格的承压计算，能满足常温及加热状态下的溶液存储承压要求，所有焊接部位都做了钝化处理，避免焊接区域出现腐蚀隐患。管路上的取样阀设置在泵出口的主管道上，可随时抽取当前输出的清洗液样本进行浓度检测，保证输出的清洗介质符合工艺要求。整套设备的结构设计完全围绕卫生级流体设备的设计规范展开，所有与清洗液接触的部件都满足易清洁、无残留、耐腐蚀的要求，不存在难以清洁的缝隙或者死角，能适配不同生产规模的生产线CIP清洗需求，既可以作为独立的清洗液制备供给单元使用，也可以接入全自动CIP清洗系统作为核心的溶液制备模块。
