可倾式球形蒸煮搅拌罐体结构设计

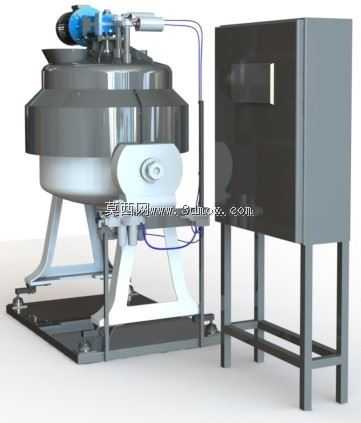

　　该球形蒸煮搅拌设备主要面向食品加工、农副产品预处理、日化原料熬制等场景的物料混合蒸煮工序，区别于常规立式直筒罐体，球形腔体的结构设计能让内部搅拌桨的作用范围覆盖更大的腔体内壁区域，减少物料在边角位置的粘附堆积，尤其适合高粘度酱料、膏状物料的均匀受热混合作业。从实际产线布局来看，设备的支撑机架采用双侧支臂铰接结构，铰接点与球体重心的相对位置经过反复校核，既保证满载状态下倾翻倒料时的操作力矩处于合理区间，不会出现操作费力或者重心偏移失稳的问题，同时支臂底部的安装底板预留了标准地脚螺栓孔位，可直接适配常规食品车间的混凝土地面安装要求，安装时需保证两侧铰接轴的同轴度误差控制在0.2mm以内，避免倾翻动作出现卡滞。

　　设备的动力驱动部分集成在罐体顶部的端盖位置，搅拌轴的密封采用接触式机械密封结构，能满足带压蒸煮工况下的密封要求，避免蒸煮过程中蒸汽泄漏造成的能耗损失与作业安全隐患；顶部的人孔结构采用快开式压合设计，日常清理腔体内部、更换易损密封件时无需拆卸整组端盖，能大幅缩短设备维护的停机时间。两侧的支撑支架采用钢板折弯焊接成型后做整体去应力处理，避免长期承重出现焊接变形，支架与地面接触的底板面加工有定位止口，安装时可快速对齐预埋的地脚螺栓位置，减少现场安装的调整工作量。罐体侧面的倾翻驱动组件采用蜗轮蜗杆减速结构，具备反向自锁特性，当罐体调整到任意倾翻角度时都能自动锁止，无需额外加装定位销结构，倒料过程中可根据出料流速灵活调整倾翻角度，

　　适配不同粘度物料的出料需求。从三维建模的结构逻辑来看，球形罐体的壁厚按照0.3MPa的工作压力做等强度设计，在搅拌轴安装位置、支臂铰接位置都做了局部加厚补强，避免应力集中造成的罐体变形；搅拌桨采用刮壁式结构，桨叶边缘与罐体内壁的间隙控制在3-5mm，既不会刮蹭内壁造成涂层磨损，又能及时将粘附在壁面的物料刮下参与整体循环，保证物料混合均匀度。设备整体的安装边界尺寸控制较为紧凑，相较于同容积的立式蒸煮罐，占地面积减少约30%，适合中小型加工车间的产线排布，设备顶部的驱动电机接线盒位置预留了防水接线端口，可直接对接车间的标准化配电回路，无需额外做防水防护改造。在实际选型匹配时，可根据单次处理的物料容积调整球体直径参数，对应的支臂高度、

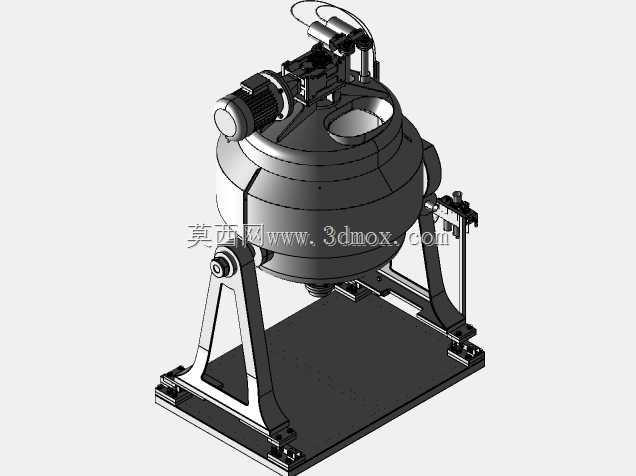

　　搅拌轴长度也可做参数化调整，该三维结构完整还原了设备的装配关系，包括铰接位置的铜套润滑结构、密封件的安装槽位、机架的焊接坡口位置都做了1:1还原，可直接作为结构优化、非标改型的设计基础，也可用于产线布局时的干涉校验，提前排查设备安装、操作、维护过程中可能出现的空间干涉问题。
