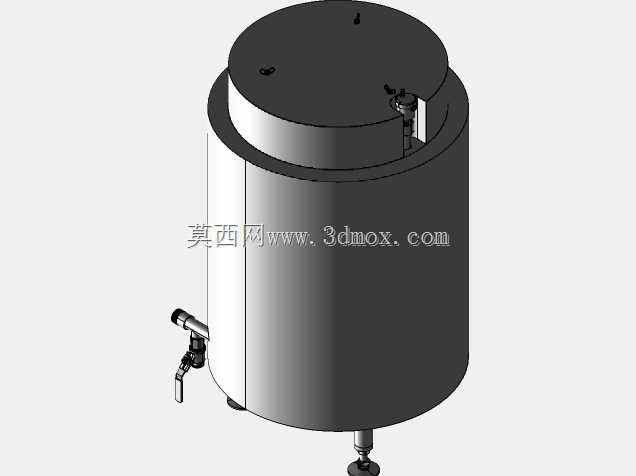

立式带侧置阀组圆柱储液罐体结构

　　这款立式圆柱储液罐体的设计，首先围绕小型流体存储场景的实际使用需求展开，常见于小型饮品加工门店、实验室试剂暂存、小型化工配料工段的中间物料缓存环节，区别于大型工业储罐的大容积、固定安装属性，这款罐体的容积定位在百升级别，适配小批量、多频次的物料周转存储需求。从结构设计逻辑来看，整体采用直立圆柱构型，最大化利用垂直方向安装空间，减少地面占用面积，圆柱壳体的受力均匀性更好，在承受内部静液压时，筒壁应力分布更均衡，相比方形储罐可以在同等壁厚下承受更高的内部压力，降低壳体材料的厚度要求，控制整体自重。罐体顶部采用平盖密封结构，顶盖与筒身采用嵌入式配合，侧面设置快拆式锁紧结构，不需要额外工具即可完成顶盖的开启与闭合，

　　方便操作人员定期清理罐体内部、投放待存储物料，顶盖上预留的两个小孔，一个作为通气孔平衡罐内外气压，避免排液时罐内形成负压导致排液不畅，另一个作为备用接口，可根据使用需求接入液位监测元件或者进料管路。罐体侧下方的排液组件是设计的重点，没有采用常规的底部直排结构，而是将排液接口设置在筒身下部靠近底封板的位置，外接直角式出液管，管路上串联球阀控制通断，末端设置快插式接头可直接对接出料软管，阀门下方延伸出操作手柄，操作人员站在罐体侧面即可完成排液开度的调节，不需要俯身到罐体底部操作，适配日常频繁接取物料的使用场景，同时排液接口的高度预留了足够的接料空间，常规口径的接液容器可以直接放置在阀门下方承接物料。

　　罐体底部采用三个均匀分布的可调支脚作为支撑，支脚与罐体底封板采用螺纹连接，可以通过旋转支脚调整整体高度，适配不平整的安装地面，保证罐体放置的垂直度，避免罐内物料出现局部积存、排液不净的问题，三个支脚的支撑构型相比四脚支撑，对地面平整度的容错率更高，不会出现支脚悬空导致的罐体晃动问题。在安装边界方面，罐体整体外径控制在紧凑范围内，安装时只需要预留出侧面排液阀的操作空间，以及顶部顶盖开启的向上空间即可，不需要额外的固定结构，放置在平整地面即可稳定使用，筒身外壁做了光滑圆弧过渡，没有突出的尖锐结构，避免日常操作时出现磕碰划伤。设计过程中也考虑了不同物料的适配性，筒身内壁做光滑处理，没有卫生死角，清理时可以直接用冲洗工具冲刷内壁，

　　残留的物料可以顺着筒壁从侧排阀完全排出，不会在罐底形成积液残留，不管是存储常温饮用水、日化配料还是低腐蚀性的工业试剂，都能满足基础的使用要求。顶盖的密封配合面预留了密封槽安装位，可以根据存储物料的性质选配橡胶或者硅胶密封圈，避免存储易挥发物料时出现溢散问题，也能防止外界的灰尘、杂质落入罐内污染物料。从结构建模的细节来看，筒身与底封板采用圆角过渡连接，避免直角位置的应力集中，同时减少焊接加工时的焊缝缺陷风险，排液阀与筒身的连接位置做了局部加厚处理，避免长期开关阀门的作用力导致接口位置出现开裂渗漏，支脚的底部做了增大接触面积的脚垫设计，增大与地面的摩擦力，防止罐体受到意外碰撞时出现滑移。
