便携式户外立式不锈钢烧烤炉结构设计

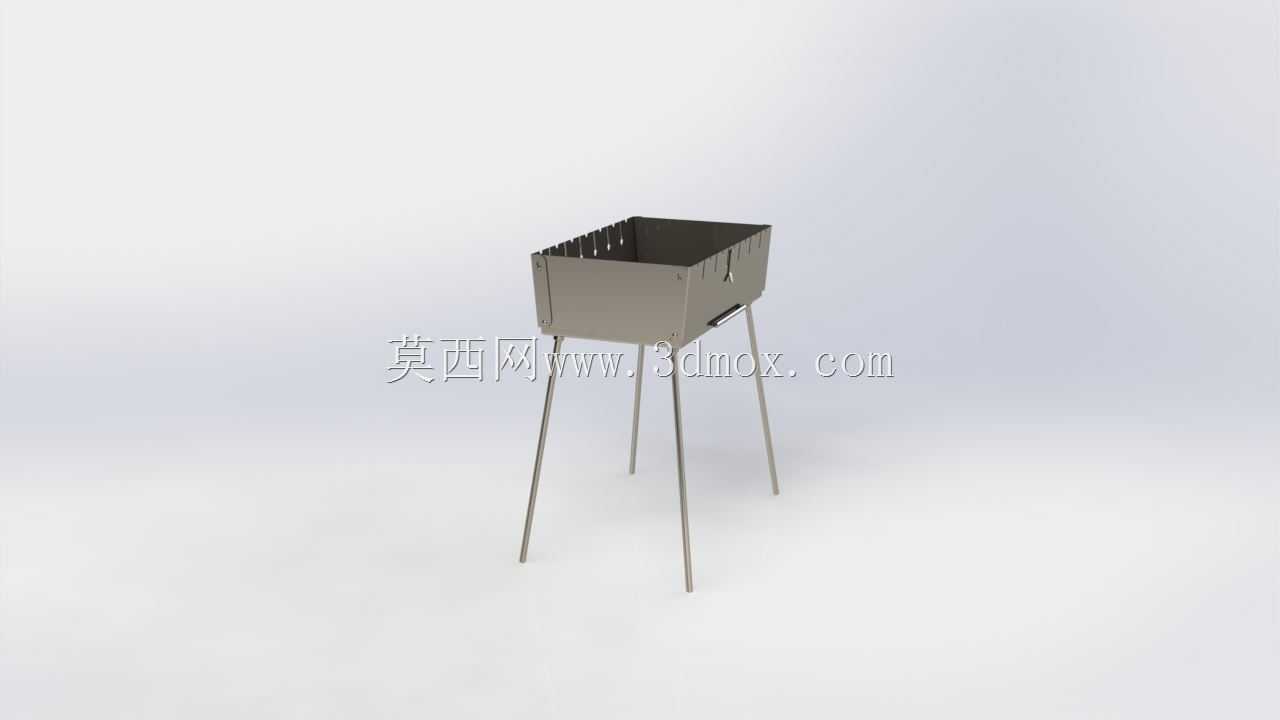

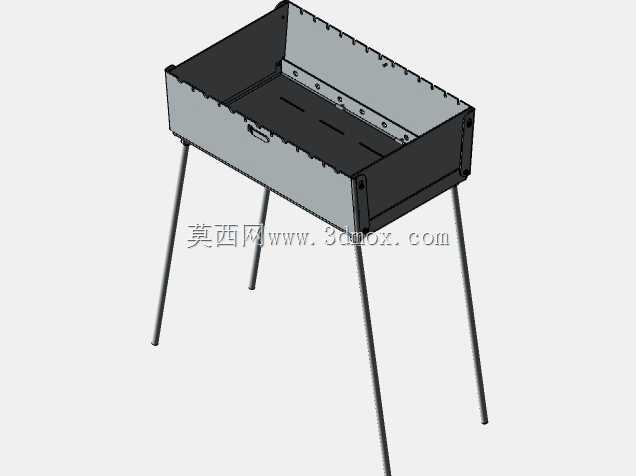

　　这款立式烧烤炉的结构设计，首先围绕户外零散聚餐、近郊露营、庭院小型聚会这类高频使用场景展开，区别于传统落地式砌砖烤台的固定属性，也不同于桌面小型烤架的容量局限，在便携性与单次烤制容量之间做了针对性的平衡。从实际使用逻辑出发，炉体主体采用薄型不锈钢板材弯折成型，炉腔为敞口上方开口的矩形槽结构，侧壁预留均匀分布的通风豁口，烤制过程中木炭燃烧所需的自然进风不需要额外加装风机，依靠豁口的空气对流就能维持稳定的燃烧状态，避免出现局部闷炭、火力不均的问题，同时豁口的高度设置在炭层堆积高度以上，不会出现炭块漏出的安全隐患。支撑结构采用四根细长不锈钢支腿，支腿与炉体底部采用插接式连接，不需要额外紧固件，

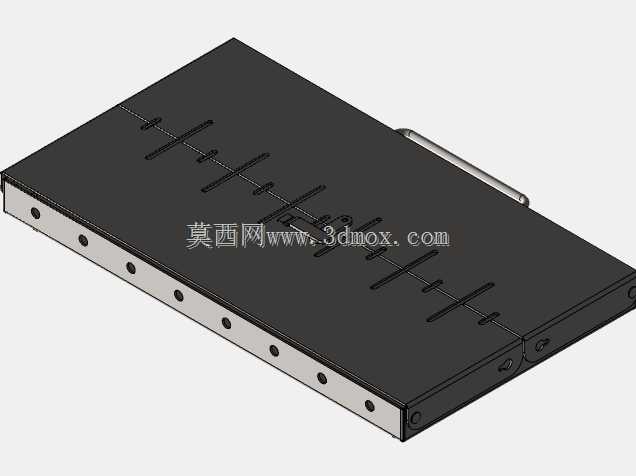

　　现场使用时直接将支腿插入炉体底部预设的套管内即可完成组装，收纳时可以直接拔出支腿与炉体叠放，整体收纳后为扁平矩形结构，可以轻松放入车辆后备箱、露营装备收纳袋内，不会占用过多储物空间。支腿的倾斜角度经过反复校核，向外展开的角度刚好让整体重心落在支腿围成的支撑面中心位置，即使在略有不平整的户外草地、砂石地面放置，也不会出现侧翻风险，支腿底端没有额外加装脚垫，依靠金属管材切口与地面的摩擦力即可保持稳定，同时避免了橡胶脚垫在高温环境下老化、脱落的问题。炉体的深度设计参考了常规木炭堆积厚度与食材烤制的安全距离，炉腔内部可以同时容纳10-15串常规尺寸的烤串，或者平铺3-5块整块食材，能够满足4-6人同时用餐的烤制需求，不需要频繁分批等待。

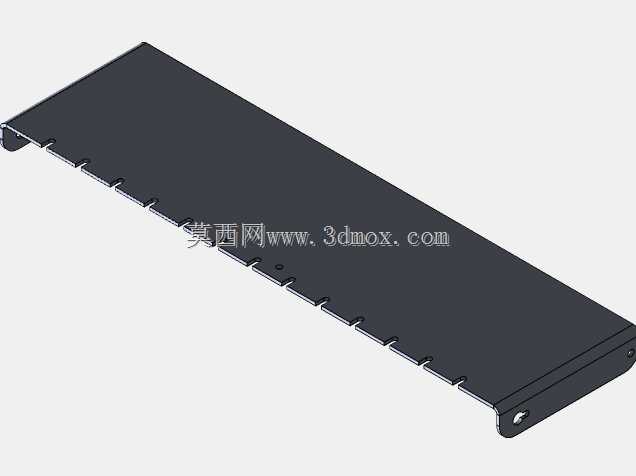

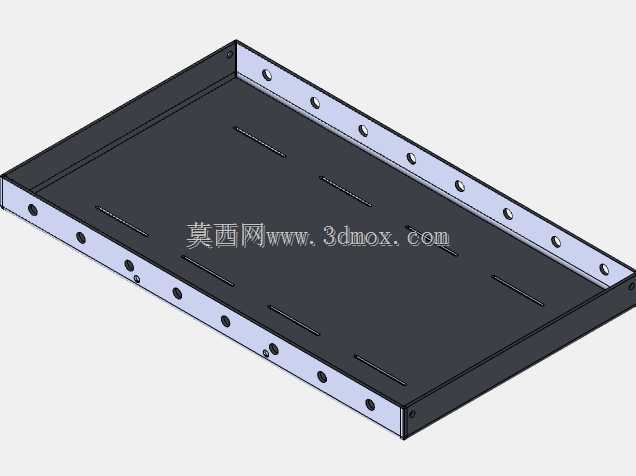

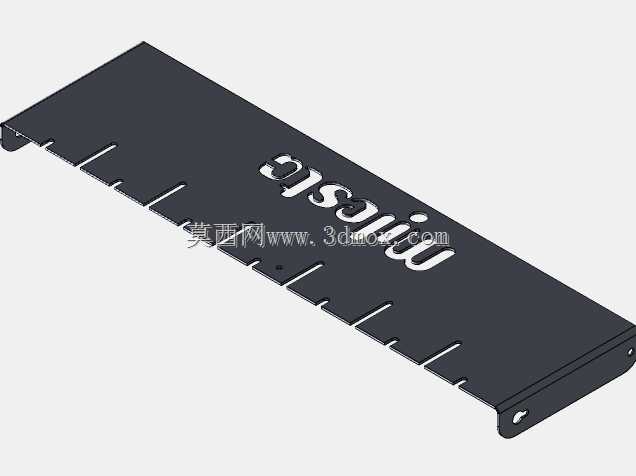

　　炉体侧壁没有设置额外的置物架、接灰抽屉等附加结构，一方面是为了控制整体重量，单人即可轻松完成搬运、组装操作，另一方面减少了容易积存油污、炭灰的结构缝隙，使用后只需要将炉体内剩余的炭灰倒出，简单擦拭内壁即可完成清理，不会因为复杂结构残留油污导致后期清理困难。从建模逻辑来看，炉体主体采用钣金模块建模，所有弯折处预留了标准的钣金折弯止裂口，板材厚度匹配常规商用不锈钢薄板的规格，实际生产时可以直接采用激光切割下料后数控折弯成型，不需要额外开模，能够有效降低小批量生产的成本。支腿采用标准直径的不锈钢圆管裁切而成，长度统一，不需要做异形加工，底部的连接套管直接焊接在炉体底板的四个角位，焊接位置避开了炉腔的高温直接接触区域，

　　减少长期高温使用后焊接位置出现氧化脱焊的概率。炉体上沿做了内卷边处理，既可以提升炉体整体的结构刚度，避免薄板材受力出现变形，也可以消除板材裁切后的锋利毛边，使用过程中不会划伤操作人员的手臂。通风豁口的尺寸经过模拟验证，宽度控制在不会让小块木炭漏出的范围，同时总通风面积能够满足木炭充分燃烧的需氧量，即使在无风的户外环境下，也不会出现燃烧不充分冒黑烟的问题。整体结构没有多余的装饰性设计，所有结构特征都服务于实际使用需求，没有为了外观造型牺牲使用便利性或者结构可靠性，从安装边界来看，组装完成后整体占地尺寸不足0.3平方米，不需要占用大面积的摆放空间，庭院露台、露营营地的零散空位都可以放置使用，收纳后整体厚度不超过15厘米，可以塞入储物架的缝隙位置存放，不会占用常规的储物空间。在实际使用场景中，这款烤炉既可以满足家庭周末庭院小聚的日常使用，也可以作为露营装备的组成部分携带到户外使用，相比一次性烧烤炉更加环保可重复使用，相比大型固定烤架更加灵活便携，结构上的极简设计也降低了长期使用的故障概率，没有易损件需要频繁更换，正常使用情况下仅需要定期清理积灰即可维持稳定的使用状态。
