工业连续作业带式混合搅拌设备结构

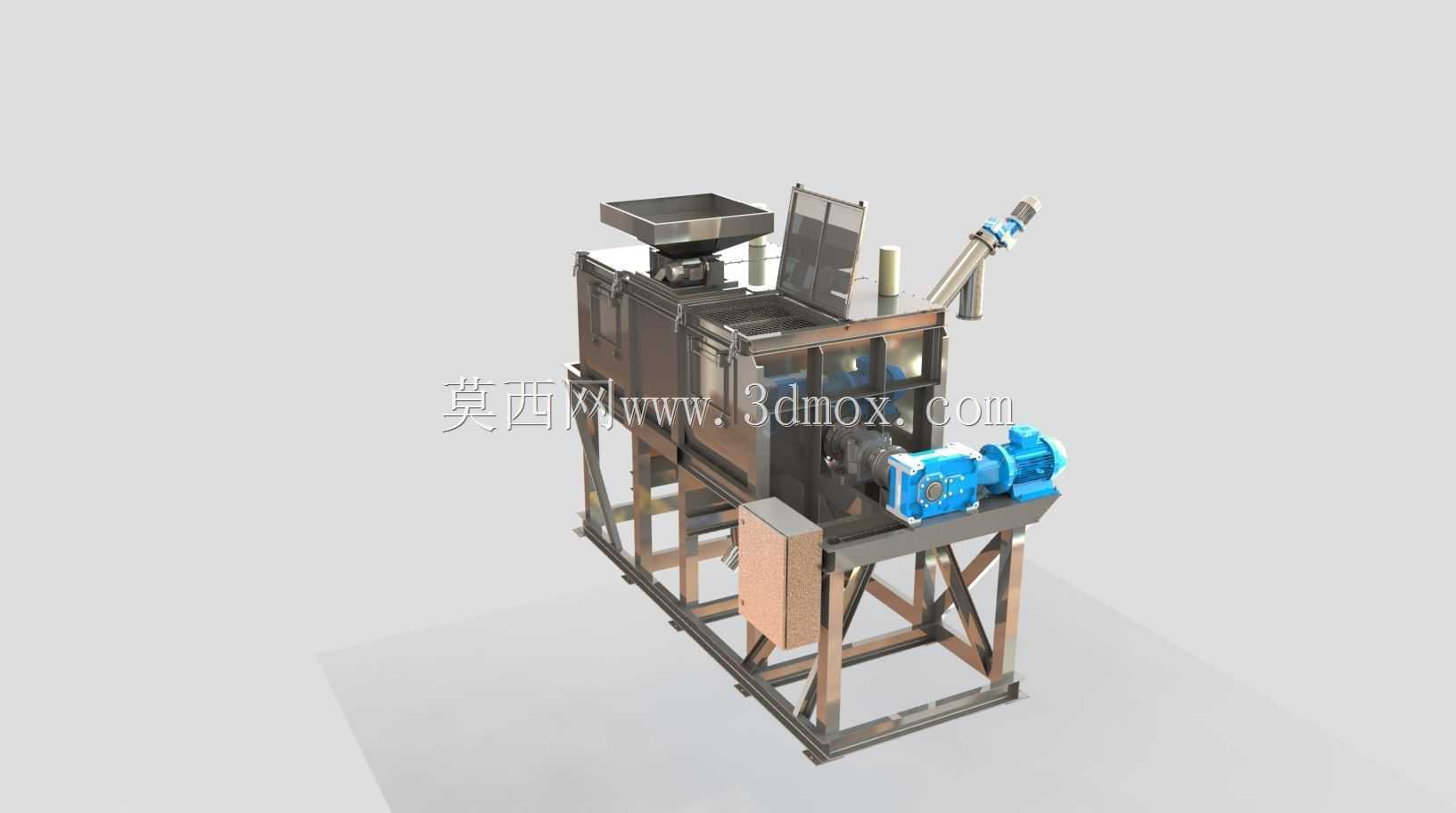

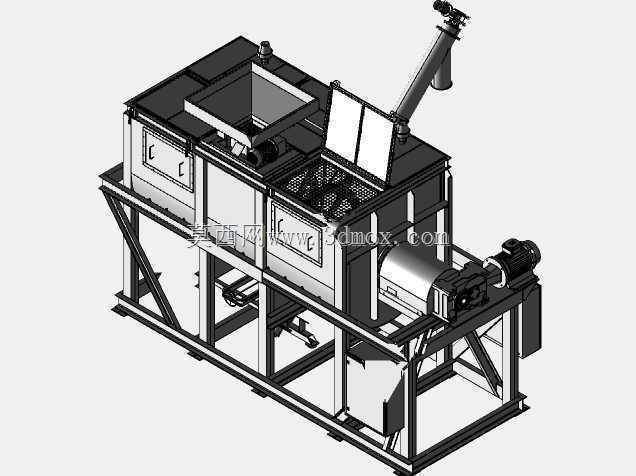

　　该带式混合搅拌设备主要面向粉体、颗粒状物料的连续均混作业场景，常见于食品加工、建材配料、化工原料预处理、饲料生产等产线环节，可实现不同粒径、不同密度散状物料的均匀掺混，避免物料分层离析，适配连续化生产的节拍要求。设备整体采用型钢焊接机架作为承载基础，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定于硬化车间地面，安装时需保证机架上平面的水平度偏差不超过千分之二，避免搅拌筒体长期偏载导致的传动部件磨损加剧。搅拌筒体为卧式封闭结构，顶部设置两个独立进料口，分别适配主辅料的定量进料需求，其中一个进料口带翻盖式观察检修门，可在停机状态下快速查看内部桨叶磨损情况、清理残留物料，侧部斜向设置的出料口配套气动或手动插板阀，

　　可根据下游产线的接料节奏调整出料开度，控制物料流出速度。核心搅拌组件采用带式桨叶结构，相比普通桨叶式搅拌，带状螺旋叶片可推动物料在筒体内形成轴向对流与径向翻动的复合运动轨迹，对于流动性一般、易结团的粉体物料，能在较短的停留时间内达到较高的混合均匀度，桨叶与筒体内壁的间隙控制在3-5mm，既避免间隙过大残留物料形成死角，也防止桨叶运转时刮蹭筒壁产生异响与金属碎屑。传动端采用直联式减速机构配套电机安装于筒体侧端的安装支座上，支座与机架之间设置有调整垫块，可在安装调试时调整电机与搅拌轴的同轴度，补偿焊接机架的加工形位误差，联轴器选用弹性柱销结构，可缓冲搅拌过程中物料冲击带来的载荷波动，保护电机与减速机构的轴承不受瞬时冲击损坏。

　　设备的外形尺寸充分考虑了标准车间的通道与层高要求，整机宽度控制在1.2米以内，可顺利通过常规车间的1.4米宽通道门，进料口高度适配常见的定量喂料设备出料高度，无需额外搭建过高的操作平台，日常操作与检修仅需配置0.8米高的踏台即可完成进料口清理、观察门开合等操作。筒体外部预留了多个传感器安装位，可根据使用需求加装温度传感器、料位传感器，实现混料过程的参数监测，对于有加热或冷却混料需求的场景，还可在筒体外壁加装夹套结构，通入导热油或冷却水实现物料的温度控制，夹套的接口位置已在筒体设计时预留了安装平面，无需对原有筒体结构进行破坏性改造即可完成升级。机架的型材选型经过载荷校核，满载状态下机架的最大挠度不超过1mm，

　　可保证搅拌轴长期运转的稳定性，避免因机架变形导致的轴封漏料、轴承过热等故障，支腿之间设置有交叉斜撑，提升了机架的抗扭刚度，即使设备启停过程中存在载荷波动，也不会出现明显的晃动。轴端密封采用填料密封加骨架油封的双重结构，对于细粉状物料可有效防止运转过程中粉尘从轴端缝隙溢出，改善车间作业环境，密封组件的压盖为剖分式结构，更换密封件时无需拆卸传动端与轴承座，仅需拆开压盖即可完成填料更换，大幅降低日常维护的工作量。
