带压力表集成式气动调压阀结构设计

在气动控制系统的气源处理环节，调压装置是保障下游气动执行元件工作压力稳定的核心部件，这款带集成压力表的气动调节器，主要面向车间气动工装、小型自动化气动回路、轻工设备气路搭建等场景使用，区别于分离式安装的调压阀与压力表组合，该结构将压力检测单元与调压阀体做了一体化集成设计，能大幅减少气路外接接头数量，降低管路泄漏点风险。从实际使用场景来看，这类调压阀常安装在气源三联件的后端，或是直接布置在气动执行元件的进气端前端，针对不同工况下的气源压力波动做实时稳压输出，比如在小型气动压装工位、气动夹具供气管路、实验室气动测试台架上，都能见到这类结构的应用，它可以将上游0.8-1.0MPa左右的压缩空气输入，稳定调节到下游设备需要的0.1-0.7MPa工作区间，避免气压过高导致执行元件冲击损坏，或是气压不足造成输出力不够的问题。

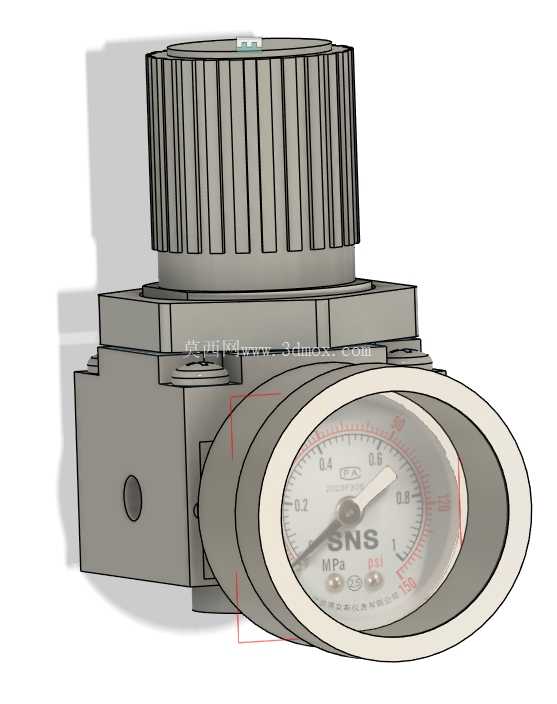

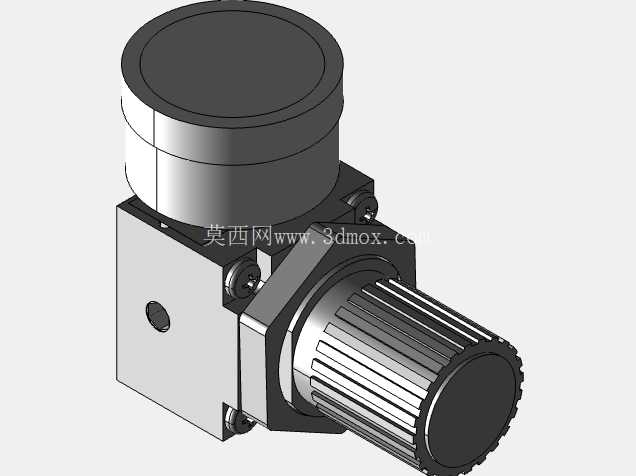

从功能特性上看，这款调节器顶部设置了滚花调节旋钮，旋钮表面做了竖向防滑齿结构，操作人员无需额外工具即可徒手旋转调节输出压力，旋钮的阻尼设置经过匹配，调节过程中不会出现压力跳变，调节到位后依靠内部的弹簧卡合结构保持压力设定值，不会因为设备振动出现压力漂移。正面集成的压力表采用轴向嵌入式安装，表盘直接朝向操作侧，操作人员在调节压力或是日常巡检时，无需侧身即可直观读取当前输出压力值，表盘量程覆盖0-1.0MPa，刻度标识同时标注了MPa单位的压力刻度，适配国内工业现场的读数习惯，压力表外圈做了金属包边防护，能避免日常操作中磕碰损坏表盘玻璃。阀体本身采用方形基座设计，基座两侧设置了标准的气动接头安装螺纹孔，可直接对接快插接头或是金属气管，基座侧面预留了安装固定孔位，既可以通过支架安装在设备面板上，也可以直接串联在气路管路中，不需要额外的转接安装板。

从设计思路层面拆解，这款模型在建模时优先考虑了气动元件的实际装配逻辑，阀体内部的调压弹簧、膜片、阀芯密封结构都做了等比例还原，建模过程中对调节旋钮的齿形参数做了标准化匹配，滚花齿的间距、深度都符合手动操作件的人机工程要求，避免齿距过密容易打滑、齿距过硌手的问题。压力表与阀体的连接位置做了密封结构的预留，建模时保留了密封槽的设计尺寸，能给实际加工生产提供准确的结构参考。安装边界方面，这款调压阀的整体外形尺寸适配常规气动元件的安装空间，阀体主体的宽度、高度都控制在标准气源处理元件的尺寸区间内，顶部调节旋钮的高度预留了足够的操作空间，操作人员戴劳保手套也能顺利完成压力调节操作，正面压力表的突出尺寸经过控制，不会因为突出过多导致在狭窄安装空间内被磕碰，阀体底部的安装孔位间距符合通用气动元件的安装标准，可以直接替换同规格的其他品牌调压阀，不需要重新在设备面板上打孔。

在实际选型应用中，这类集成式调压阀相比分离式结构，能减少气路的安装工作量，原本需要在调压阀出口额外加装压力表、外接两个接头的安装步骤，现在只需要接入进出气管即可完成安装，同时集成结构的气路通道更短，压力响应速度更快，当下游用气量出现波动时，阀体内部的阀芯能更快做出补偿，保持输出压力的稳定性。建模过程中对阀体的流道结构也做了还原，内部气流通道采用平滑过渡设计，能减少压缩空气流过时的压力损失，降低气路的能耗。阀体的材质适配方面，模型的结构尺寸兼容压铸铝合金阀体的加工工艺，外壳壁厚设置符合压铸生产的工艺要求，不会出现壁厚不均导致的压铸缺陷，压力表的透明表盖、内部刻度盘、指针结构都做了分层建模，在做渲染或是工程出图时可以单独拆分展示内部结构，方便给客户做产品结构演示，也能作为气动系统教学的演示模型使用。
