1英寸Storz公头配套橡胶密封结构件

在消防供水、市政给排水、工农业流体输送的管路快速接驳场景中，Storz式快速接头的应用占比极高，这类接头依靠对称卡扣结构实现无旋转对位快速连接，而配套的密封件是决定接头接驳后密封可靠性、承压能力的核心零件，本次建模的密封件专门适配1英寸规格的Storz AG公头接头，可直接嵌入公头端部的密封槽内完成装配。

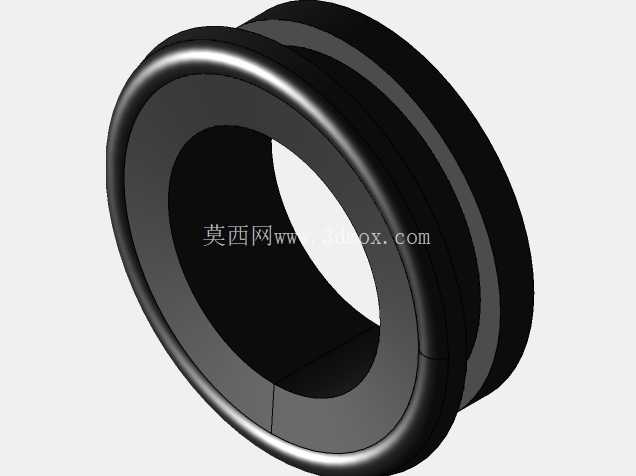

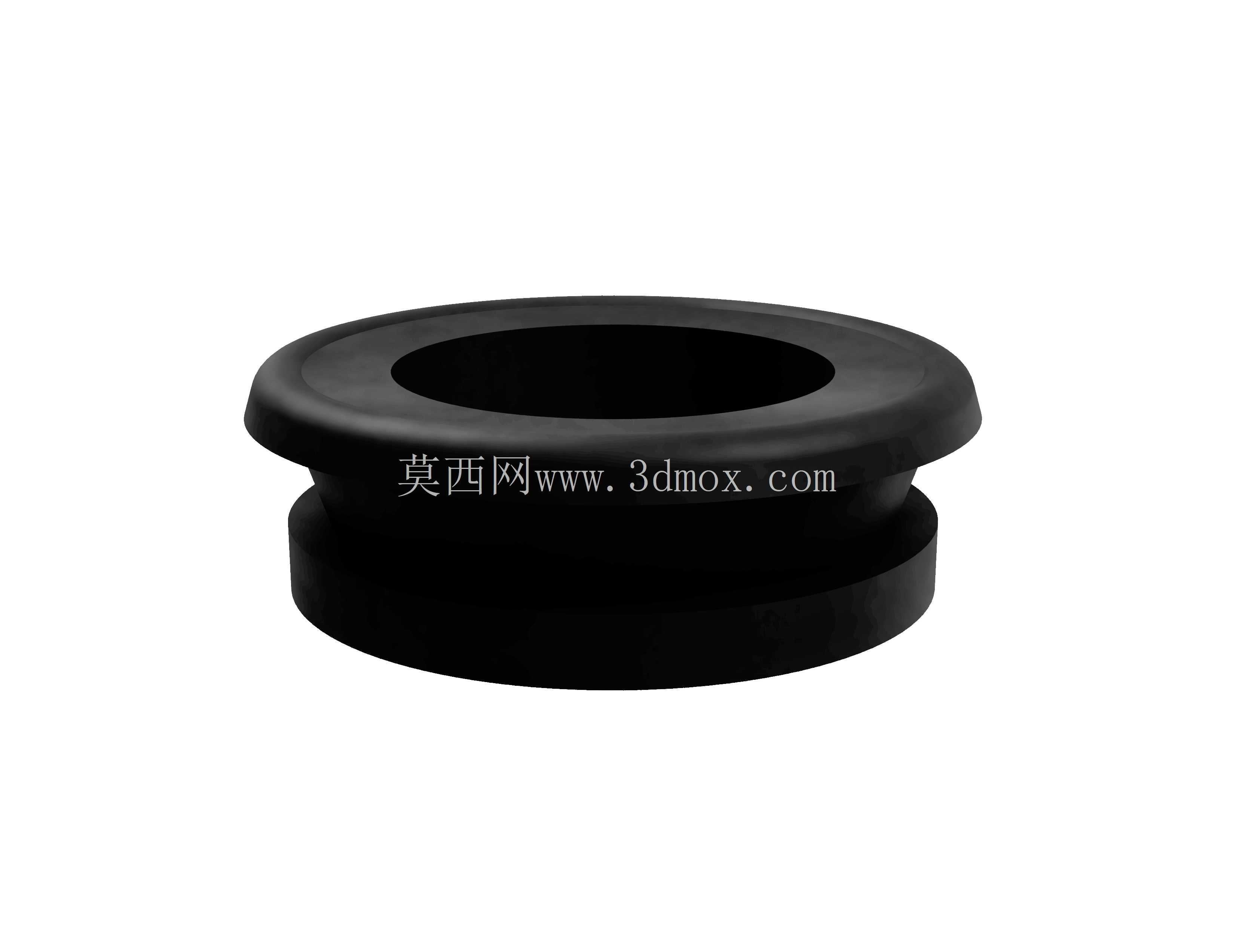

从实际工况需求出发，这类密封件长期接触带压水、轻度腐蚀性流体，部分户外使用场景还会面临温度交变、紫外线老化的考验，因此建模时完全还原了橡胶密封件的截面轮廓：整体为带凸缘的环形结构，外侧的翻边凸缘刚好卡在公头接头的密封槽外沿，安装时无需额外粘接固定，依靠橡胶自身的弹性形变即可卡紧在槽位内，不会在接头插拔、流体压力波动时出现移位脱落。密封件的内圈与公头的流体通道完全同轴，内径尺寸与1英寸公头的通径匹配，不会出现通径缩径影响流体流量的问题，密封工作面的厚度经过适配，当公头与母头卡扣锁紧时，密封件的压缩量控制在橡胶材料的合理弹性区间内，既不会因为压缩量过大导致橡胶永久变形失效，也不会因为压缩量不足出现接触面压不够引发的渗漏。

建模过程中重点还原了密封件的安装边界尺寸：整体外径与公头密封槽的内径采用小间隙配合，方便现场安装时快速嵌入，凸缘部分的外径略大于密封槽外径，装配后凸缘刚好覆盖密封槽的端面缝隙，避免外部泥沙、杂质进入接头配合面磨损卡扣结构。密封件的两个端面分别对应公头槽底和母头对接端面，两个工作面都做了平直度还原，没有多余的凸起或凹槽，保证锁紧后两个接触面能形成完整的环形密封带。从结构设计逻辑来看，这类密封件没有复杂的异形结构，核心是尺寸精度与轮廓的还原：如果密封件的截面尺寸偏差过大，要么装配后容易松脱，要么锁紧时橡胶被过度挤压挤入接头的卡扣间隙，不仅会加速密封件的磨损，还会导致接头卡扣无法完全锁到位，引发带压工作时接头脱开的安全隐患。

在实际管路运维中，这类密封件属于易损配件，每次接头断开重新连接前都需要检查密封件是否有划伤、老化开裂、永久变形的情况，因此三维模型的还原精度直接影响后续备件加工、替换选型的准确性。建模时完整保留了密封件的环形凹槽结构，这个凹槽刚好卡在公头接头的密封槽凸台上，进一步限制密封件在径向、轴向的窜动，即使管路内出现瞬间水锤压力冲击，密封件也不会被压力推离密封位。不同于普通平垫片密封，Storz接头的密封件需要适配快速接头的卡扣锁紧行程，因此密封件的轴向高度经过匹配，当卡扣旋转到锁紧位置时，母头端面刚好将密封件压缩到设计压缩率，此时密封面的接触压力均匀分布在整个环形接触带上，可承受16bar以内的工作压力，满足常规消防、供水、低压流体输送的工况要求。

从建模细节来看，所有过渡圆角都按照实际橡胶件的生产工艺做了还原，没有尖锐棱角，避免橡胶件在模压生产时出现应力集中导致的开裂问题，同时也避免安装时尖锐边角割伤安装人员的手部。密封件的外圈轮廓与公头接头的端部内轮廓完全贴合，不会出现装配后局部凸起影响母头对位的问题，保证现场作业时即使戴防护手套也能快速完成接头对接，不需要反复调整密封件位置。
