2.5英寸B型Storz公头可旋转快接接头

　　在市政消防供水、工业流体输送、农用灌溉输水等需要频繁拆装管路的作业场景中，Storz型对称卡扣式接头是应用极为广泛的管路连接部件，相较于传统螺纹接头需要对齐牙纹、多圈旋转拧紧的操作逻辑，Storz接头依靠端面对称分布的卡扣凸耳，仅需将两个对接端的卡扣槽对位后旋转小角度即可完成锁止，单人操作即可在数秒内完成管路对接，大幅缩短应急场景下的管路布设时间。本次涉及的2.5英寸规格B型Storz公头可旋转接头，是针对常规Storz接头对接后无法调整管路朝向的痛点做的结构优化，常规一体式Storz接头在与管路端固定后，接头的卡扣凸耳朝向是固定的，当现场布设的管路存在扭转应力、或是对接端的卡扣槽角度存在偏差时，强行对接会让管路长期承受扭转力，轻则导致接头密封面偏磨渗漏，重则造成管路弯折堵流，甚至在带压工况下出现接头脱开的风险。

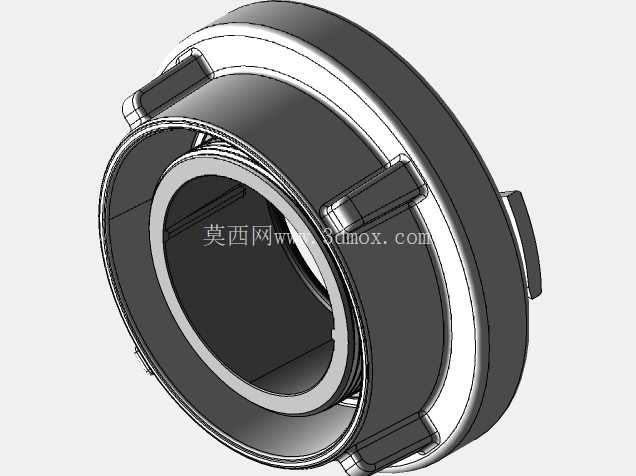

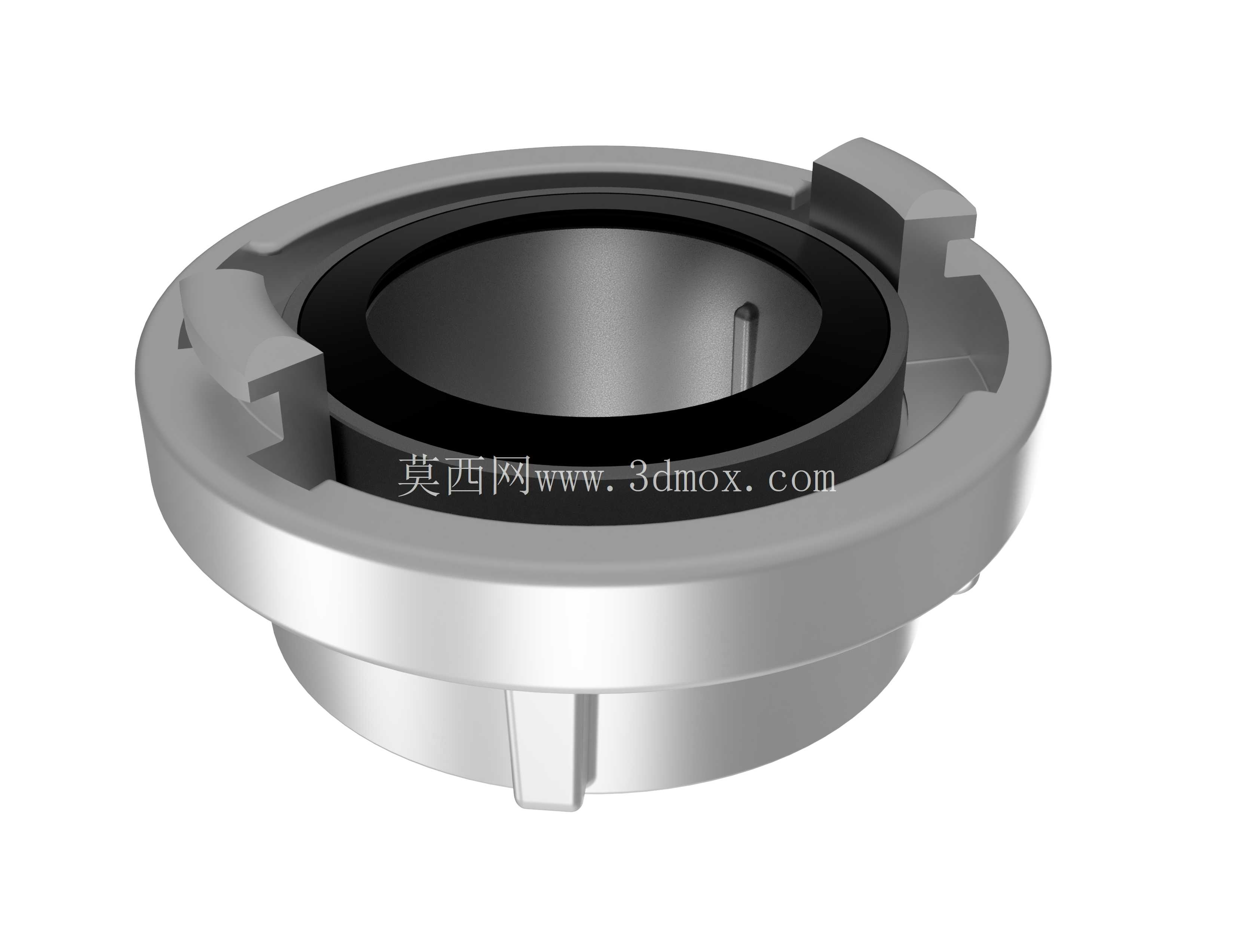

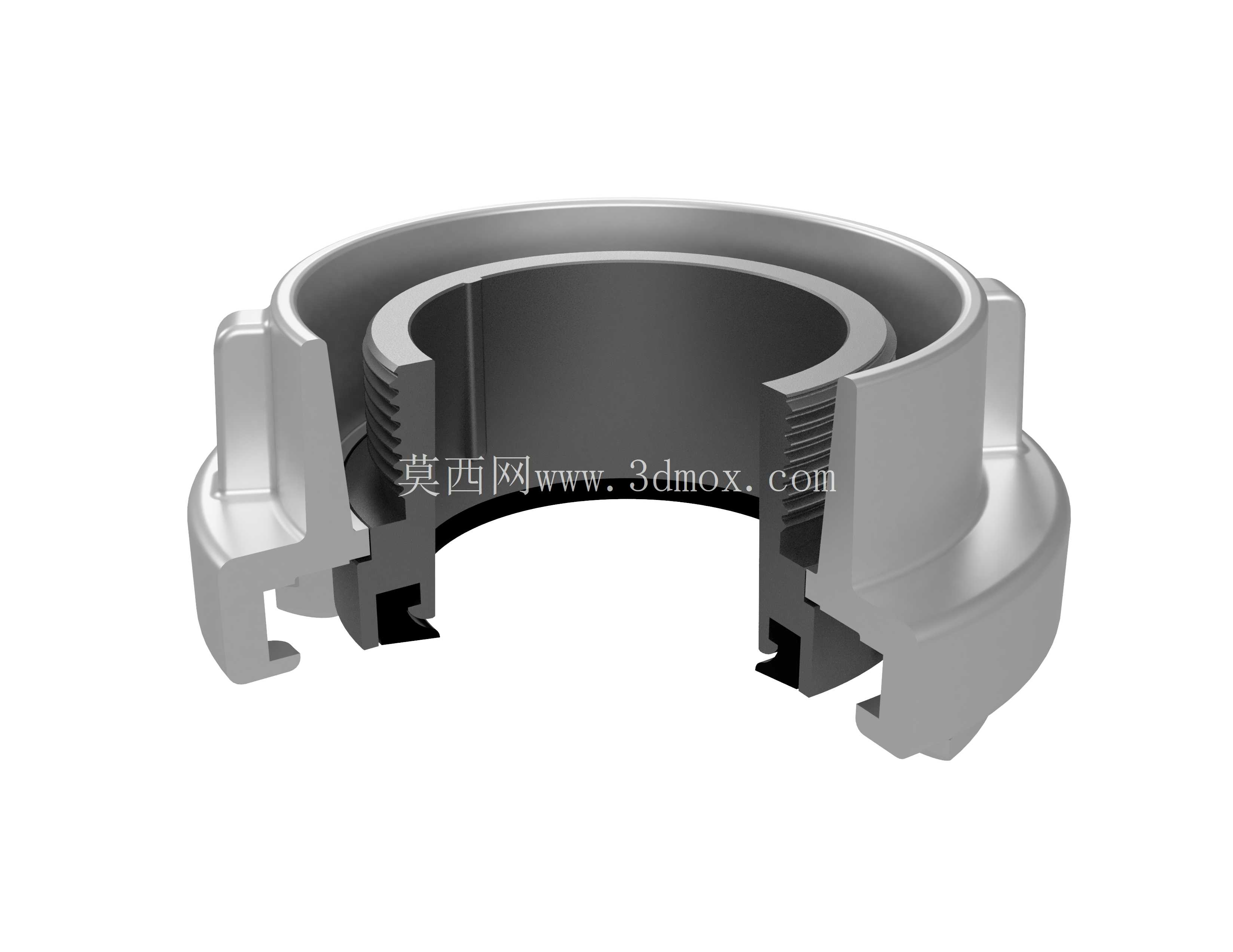

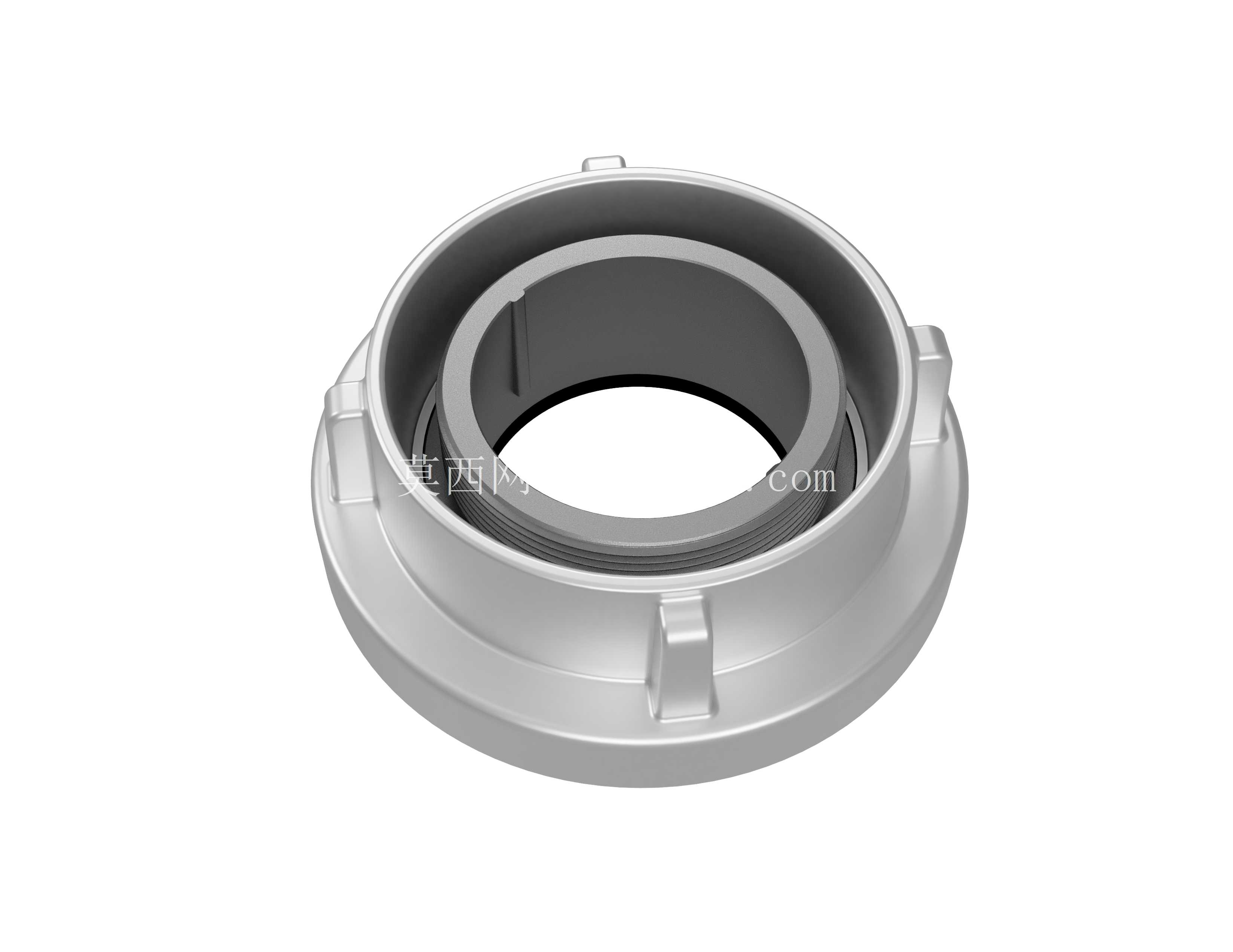

　　这款可旋转结构的接头，将卡扣连接段与后端外螺纹连接段做了分体式设计，两个部件之间设置了耐磨密封环与轴向限位结构，卡扣段可以绕接头轴线360度自由旋转，在与管路端通过外螺纹完成紧固安装后，卡扣连接端的角度可以任意调整，对接时无需转动整根管路来对齐卡扣槽，直接旋转接头的卡扣段即可完成对位锁止，完全消除了管路安装后的扭转内应力。从结构设计细节来看，接头的卡扣凸耳采用了与标准Storz接头完全一致的廓形尺寸，凸耳的导向斜面做了15度的导入角处理，对接时即使存在小角度的对位偏差，也能顺着导向斜面滑入锁止位，降低现场操作的对位难度；卡扣配合面的加工公差控制在0.1mm以内，保证锁止后两个对接端面的密封垫可以均匀受压，避免出现局部压合不实导致的渗漏问题。旋转部位的密封结构采用了双唇口密封圈设计，内侧唇口负责阻隔输送介质外泄，外侧唇口负责阻挡外界泥沙、灰尘进入旋转摩擦副，即使在户外泥泞、多尘的作业环境下长期使用，也不会出现旋转卡滞、密封失效的问题；轴向限位结构采用了嵌入式卡簧设计，卡簧嵌入接头本体的环形卡槽内，既可以承受管路带压工作时产生的轴向脱出力，又不会因为限位结构的存在增大旋转阻尼，保证卡扣段转动顺滑无卡滞。

　　从安装边界来看，这款接头的后端为标准AG外螺纹，适配2.5英寸通径的管路内螺纹接口，接头整体的轴向长度比同规格一体式Storz接头仅长12mm，不会因为增加了旋转结构就大幅占用管路安装空间，在原有布设一体式接头的管路上可以直接替换安装，无需调整管路的固定支架位置；接头的最大外径与同规格标准Storz接头完全一致，通用所有标准Storz接头的密封垫、扳手等配套辅件，现场替换时无需额外采购配套配件。

　　在实际工况适配性上，这款接头的本体采用高强度铝合金材质，表面做了硬质阳极氧化处理，耐磨性能是普通氧化处理的3倍以上，卡扣凸耳在反复对接、旋转的磨损工况下，不会出现凸耳磨平、锁止失效的问题，常规使用场景下的对接寿命可达数千次；旋转摩擦副的接触面做了抛光处理，表面粗糙度控制在Ra0.8以下，配合密封件的润滑特性，长期使用也不会出现旋转阻尼增大的问题。在消防作业场景中，这款可旋转接头可以让水带布设时不会因为接头对位产生拧结，保证水带内的输水通径不会因为拧结缩小，维持稳定的供水流量；在工业临时流体输送场景中，管路频繁拆装移位时，可旋转结构可以抵消管路移位带来的角度偏差，避免接头部位因为管路扭曲出现渗漏；在农用灌溉的移动泵站布设场景中，多段水带对接时无需反复转动沉重的输水软管，仅需旋转接头卡扣段即可完成对接，大幅降低作业人员的劳动强度。设计这款接头的三维模型时，完全遵循Storz接头的行业标准尺寸，所有配合面的公差、卡扣的廓形、密封槽的尺寸都与实物零件保持一致，旋转部位的配合间隙按照实际装配要求预留了合理的公差带，既不会因为间隙过大导致接头晃动，也不会因为间隙过小导致旋转卡滞；模型的内部流道做了等径过渡处理，接头内部没有突兀的台阶或缩径结构，流体经过接头时的压损可以降到最低，不会因为接头结构影响整个管路的输送效率。
