BSP60规格1/2-14"直角式流体旋转接头

在液压、气动以及低压流体输送的管路系统里，管路相对转动部位的密封与连通一直是结构设计里的常见痛点，这类直角式旋转接头正是为解决该类场景的管路连接需求开发的结构件。从实际应用场景来看，这类接头常被用在需要相对回转的管路对接位置，比如工装夹具的回转气路连接、自动化设备的摆动液压管路、小型流体输送设备的活动管路对接，甚至部分手持气动工具的进气端连接，都能见到这类结构的身影，它可以在连接两端管路的同时，允许两端部件存在一定角度的相对回转，避免管路因为反复扭转出现磨损、弯折漏气甚至断裂的问题。

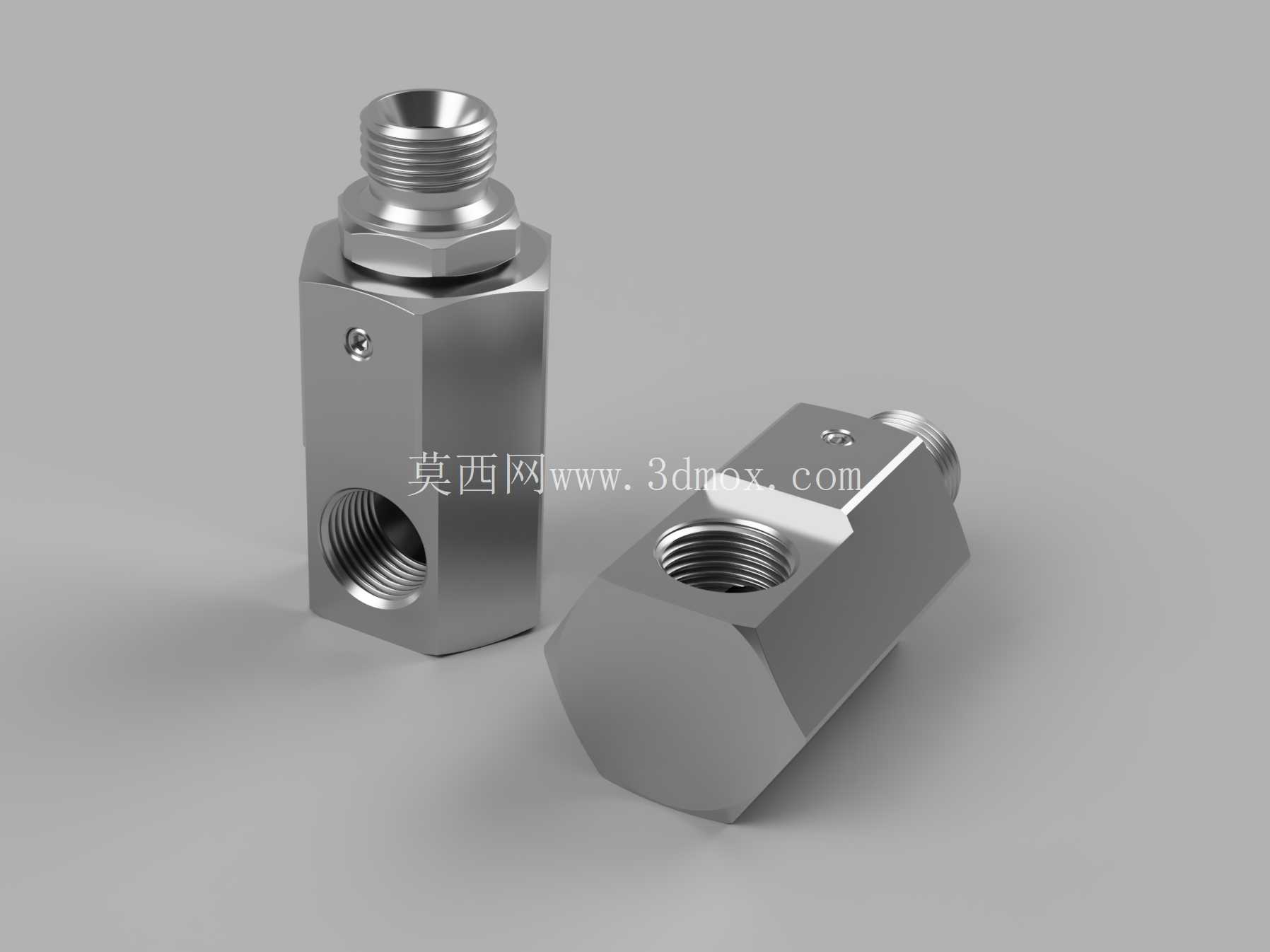

从功能特性上看，这款接头采用外螺纹加内螺纹的直角连接结构，一端为外螺纹直连端，采用BSP60标准的1/2-14"管螺纹，可直接对接对应规格的外螺纹管路或阀件接口，另一端为同规格的内螺纹接口，开设在接头的六方主体侧面，形成90度的转向通路，流体可从直端进入后从侧端流出，过程中两端的连接部件可绕直端轴线做360度回转，不会影响通路的密封性能。接头内部设置有适配的旋转密封结构，在常规的0-1.6MPa工作压力区间内，可保证回转过程中不会出现流体渗漏，适配的介质包括压缩空气、低压液压油、常温清水等常规工业流体，适用的工作温度范围覆盖常规工业车间的常规环境温度，不需要额外的冷却或保温结构即可稳定工作。

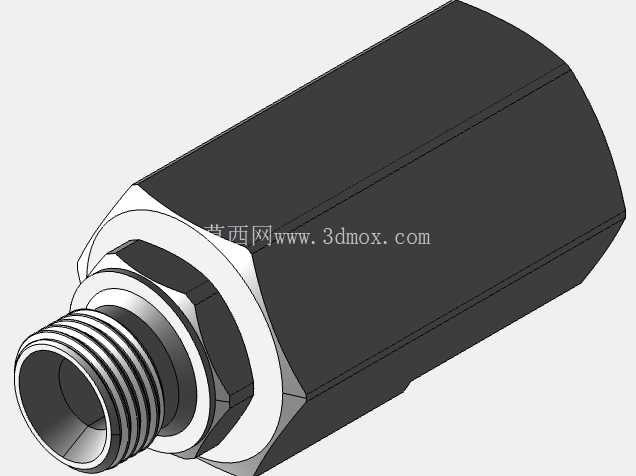

在设计思路上，这款接头的主体采用六方柱结构，并非常规的圆柱形设计，这一设计主要是考虑安装过程中的扳手夹持需求，六方面可以适配普通活动扳手、开口扳手的夹持，不需要定制专用工装即可完成拧紧操作，安装过程中可以施加足够的拧紧力矩，保证螺纹连接的密封性，同时六方结构的加工工艺性更好，采用常规的棒料铣削加工即可成型，加工成本更低，量产一致性更容易保证。接头的外螺纹端设置有一体成型的六方拧动台，和主体六方结构形成两个独立的夹持位，安装时可以分别固定两端，避免安装过程中接头整体跟转，损伤内部密封结构。外螺纹根部的凸台结构可以作为密封垫圈的压紧面，安装时搭配对应规格的组合密封垫圈或紫铜垫圈，即可实现端面静密封，不需要额外缠绕生料带也能保证连接位置的密封效果，降低现场安装的操作难度。

从外形尺寸与安装边界来看，这款接头的主体六方对边尺寸适配常规1/2"管螺纹的扳手尺寸，整体轴向长度控制在常规同规格直角接头的尺寸区间内，侧端内螺纹的轴线与直端外螺纹的轴线垂直相交，没有偏心设计，安装后不会额外占用过多的径向空间，适合在安装空间紧凑的设备内部使用。安装时需要注意，直端外螺纹的拧紧力矩需要控制在对应管螺纹的推荐力矩范围内，避免力矩过大导致螺纹滑牙或者主体开裂，同时回转部位需要预留至少1mm的轴向间隙，保证旋转过程中不会出现卡滞，侧端连接管路时，管路的弯曲半径需要满足最小弯曲半径要求，避免管路对接后对接头形成额外的径向偏载，影响旋转的顺畅度和密封寿命。日常使用过程中，这类接头不需要额外的日常维护，密封结构采用耐磨的密封材质，正常工况下的使用寿命可以达到数万次回转循环，当出现渗漏时只需要更换内部的密封件即可继续使用，不需要整体更换接头，降低了设备的后期维护成本。

在三维建模过程中，这类接头的建模需要重点关注螺纹的建模精度，尤其是BSP管螺纹的牙型角、螺距、牙深参数需要符合标准要求，避免后续出工程图或者做装配干涉检查时出现尺寸偏差，同时内部的流道需要做等径处理，避免流道突变造成的流体压力损失，六方结构的棱边需要做微小的倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤操作人员。旋转配合部位的尺寸公差需要按照间隙配合选取，保证转动顺畅的同时不会出现过大的间隙导致密封件偏磨，密封槽的尺寸需要和所选密封件的尺寸匹配，保证密封件安装后有合适的压缩量，既不会因为压缩量过大导致转动阻力过大，也不会因为压缩量不足出现渗漏问题。
