永磁起重吸盘磁力吊具结构设计

　　在车间钢材转运、模具上下机、钢板切割工位以及机床装夹环节，这类永磁起重吸盘承担着把平整导磁工件快速吸起、搬运、释放的任务。它不需要外接电源，也不用布置液压管路，操作者扳动手柄即可在吸合与卸磁状态之间切换，因此在行车、单梁吊、悬臂吊配合的短距离吊运场景中使用频率很高。建模时先从吊具体的功能分区入手：上部为承载吊环，中部为磁路壳体，下部为贴合工件的磁极工作面，侧面布置换向手柄与状态标识。吊环采用封闭拱形结构，根部通过螺栓与壳体连接，受力路径直接，吊装时钢丝绳或卸扣的载荷能够沿吊环两侧对称传递到磁体箱体，避免单侧偏载。壳体主体采用近似六面体的箱型结构，边角做包边与加强处理，既保护内部磁钢，又在工件碰撞时维持磁路面的平面度。

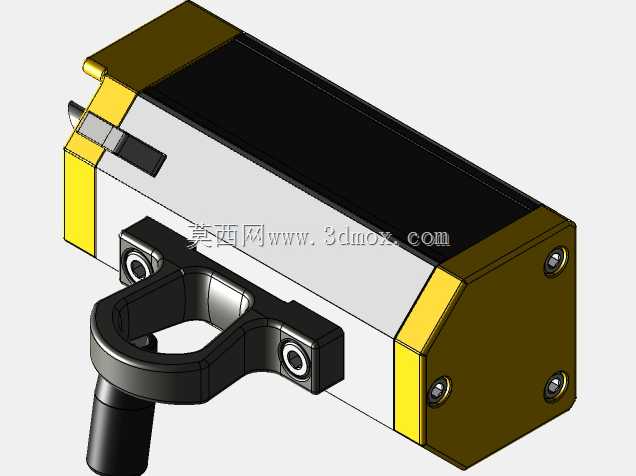

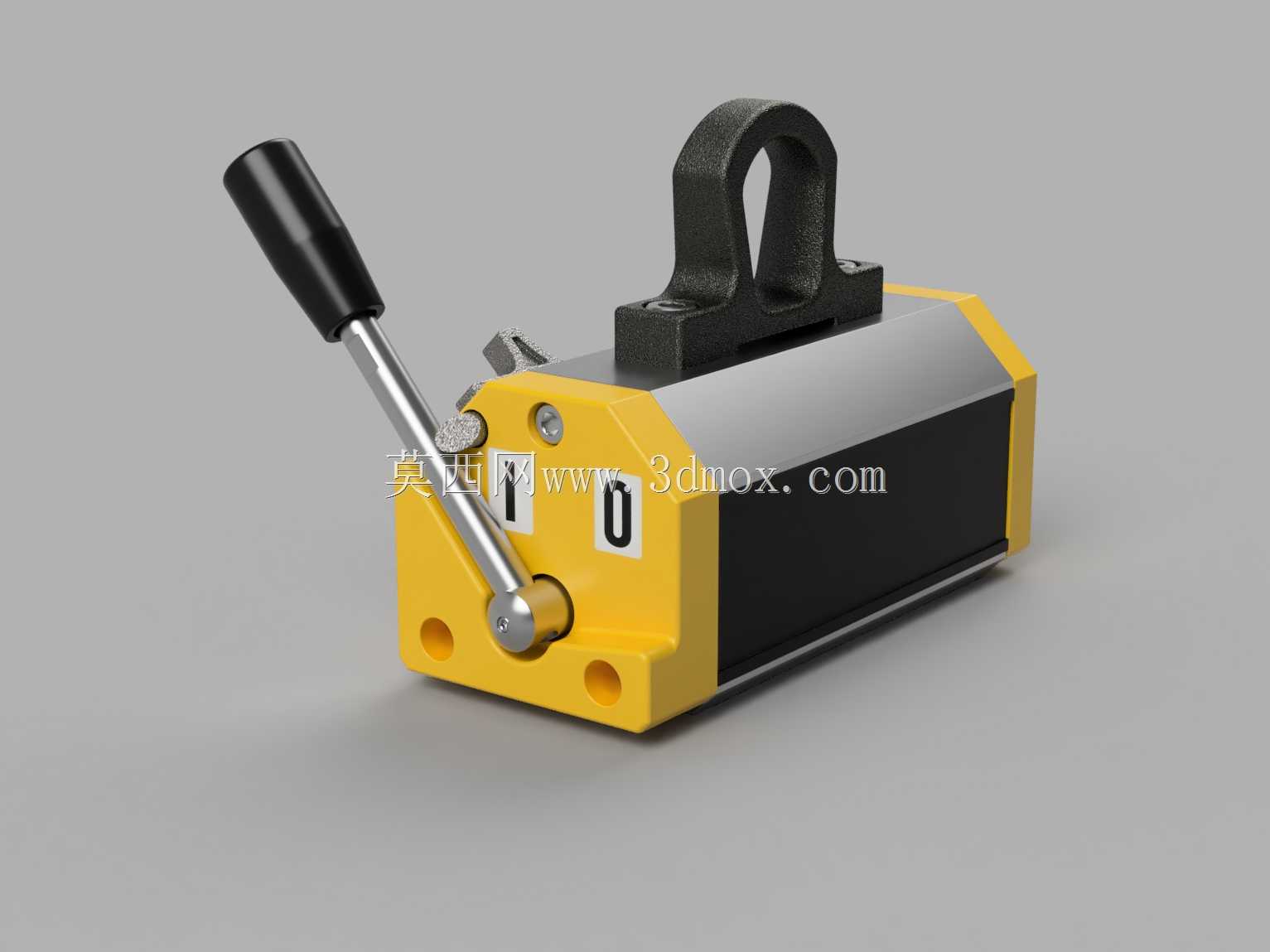

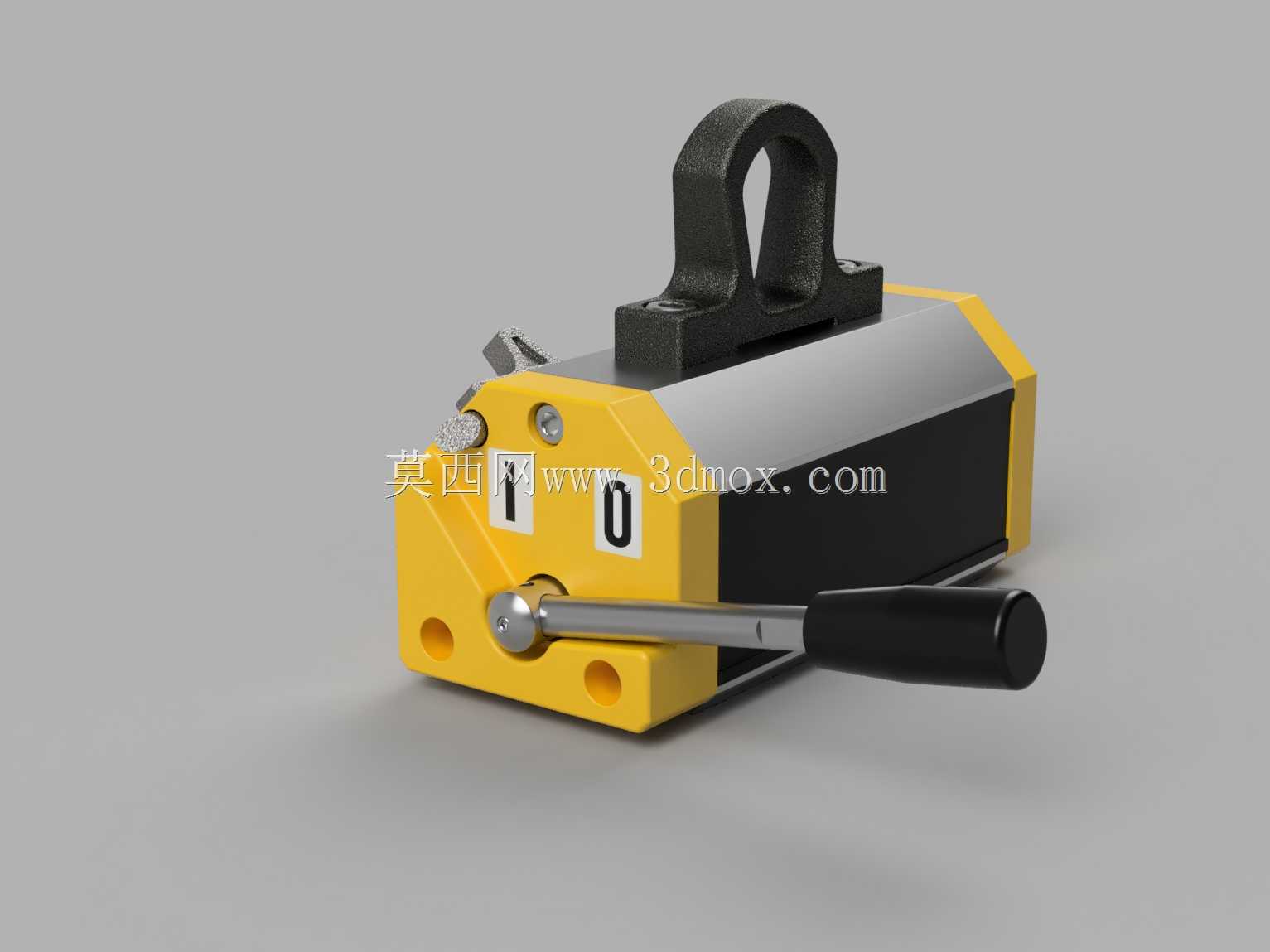

　　黄色端盖区域设置了手柄转轴、定位钢珠和挡位结构，手柄端部包覆黑色防滑套，操作者在戴手套的情况下仍能获得足够力臂。面板上的“1”“0”标识对应工作与关闭状态，换向机构通过转动内部磁系改变磁力线走向：吸合状态下磁通经下部磁极进入工件，形成闭合磁路；释放状态下磁路在体内短路，外部吸力显著降低。设计磁极面时要重点保证底面平整、清洁接触面积充足，因为薄板吊运时工件与磁极之间的气隙对吸力衰减非常明显。模型中壳体宽度、高度和吊环开孔尺寸需要共同校核：吊环内孔要满足常用卸扣通过，顶部空间要避免吊钩与手柄干涉；底面长度决定与钢板的接触范围，箱体高度则影响内部磁钢排布和手柄回转半径。安装边界上，该吊具上方通过吊环与起重设备连接，下方不设额外夹具，

　　完全依赖磁性吸面承载，因此选型时要结合工件厚度、表面平整度、吊运角度和安全系数判断，不能只按标称吸力使用。手柄侧向伸出后，操作站位应避开工件下方和吊具摆动方向，转轴附近的限位结构要保证到位后有明确手感，防止半挡位造成吸力不足。三维结构把吊环、紧固件、端盖、手柄套、磁路箱体和状态标牌都独立表达，便于检查装配间隙、运动包络和维修拆卸顺序。对结构设计人员而言，这类模型可用于吊装工位布局、吊具选型比对和磁力工装方案演示；对现场维护人员，则能直观理解换向手柄、磁系壳体与承载吊环之间的关系，从而在保证吸吊面贴合、避免超额定载荷和减少冲击起吊的前提下完成钢材搬运。
