工程管网用双U型螺栓连接鞍座结构

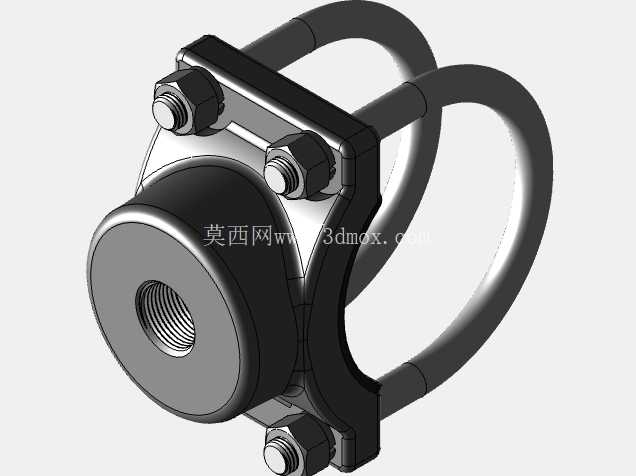

　　在市政工程管网、工业流体输送管线的布设作业中，支管引出节点的固定与密封一直是现场安装容易出问题的环节，这款鞍座结构正是针对这类场景开发的管路引出连接件，适配通径100mm的主管道，侧面引出接口为1英寸内螺纹，可直接对接同规格的支管、仪表或者控制阀门，不用在主管道上做截断焊接作业，能大幅降低带压管线改造的施工难度，减少现场动火作业带来的安全风险。从结构设计来看，这款鞍座采用双U型螺栓环抱抱紧的安装形式，相比单U型抱箍的鞍座，双U结构能提供更均匀的抱紧力，避免单点应力集中导致主管道局部变形，尤其是在PVC、PE这类非金属主管道上安装时，双U螺栓配合加宽的鞍座压板，能把锁紧力分散到更大的接触面积上，不会出现长期使用后抱箍切入管壁、造成管路渗漏的问题。

　　鞍座主体与主管道接触的密封面做了与100mm管外径匹配的弧形贴合面，安装时配合适配的橡胶密封垫，就能在锁紧螺栓后实现主管道与鞍座接口之间的静密封，现场安装时只需要在主管道对应位置开出与引出接口匹配的通孔，将鞍座密封面对准开孔位置，把两根U型螺栓跨骑在主管道上，依次锁紧两侧的六角螺母即可完成固定，不需要复杂的专用工装，普通管工用常规扳手就能完成安装作业。从安装边界尺寸来看，鞍座主体的轴向宽度覆盖两根U型螺栓的排布间距，安装时需要在主管道开孔位置的轴向两侧预留足够的操作空间，方便螺母的锁紧作业，侧面引出的内螺纹接口轴线与主管道轴线垂直，选型时需要确认支管引出方向的操作空间，避免后续接装支管或者阀门时出现空间干涉。

　　设计过程中，U型螺栓的弯曲半径严格匹配100mm通径管道的标准外径，螺栓规格选用常规的公制六角头配套螺母，方便现场备件替换，鞍座主体的厚度做了等强度优化，在螺纹接口位置做了局部加厚处理，避免内螺纹受力后出现开裂，压板与U型螺栓接触的位置做了平面贴合处理，锁紧时不会出现螺栓滑移，保证抱紧力的稳定传递。这类鞍座在实际应用中，常见于厂区循环水管网的温度、压力传感器加装，市政供水管网的支线用户接出，以及化工管线的取样点引出场景，相比传统的焊接式支管台，这种抱箍式鞍座不需要对主管道进行焊接预热、焊后防腐处理，尤其适合在不停输的管线上进行改造作业，只要做好开孔位置的密封，就能带压完成安装，大幅缩短管线改造的停机时间。

　　在建模过程中，需要重点关注弧形密封面的曲率精度，要是曲面与主管道外径匹配度不足，安装后很容易出现局部渗漏，U型螺栓的两个直段要保持平行，螺纹长度要满足最大壁厚管道的安装需求，避免出现螺母锁紧行程不足的问题，侧面内螺纹的精度要符合常规管螺纹标准，保证与外接支管或者阀门的螺纹配合密封性，所有棱角位置都做了倒角处理，避免安装过程中划伤密封垫或者施工人员。实际选型时，除了确认主管道通径与引出接口规格，还要根据管线内的流体介质、工作压力选择对应材质的鞍座与密封垫，常规给排水场景用普通碳钢镀锌材质搭配丁腈橡胶垫即可，有腐蚀介质的管线则需要选用不锈钢材质搭配氟橡胶密封垫，双U螺栓的锁紧力矩要控制在合理范围，既要保证密封面有足够的压缩量实现密封，又不能力矩过大导致主管道变形或者螺栓断裂。
