液压驱动多足仿生蜘蛛机器人结构设计

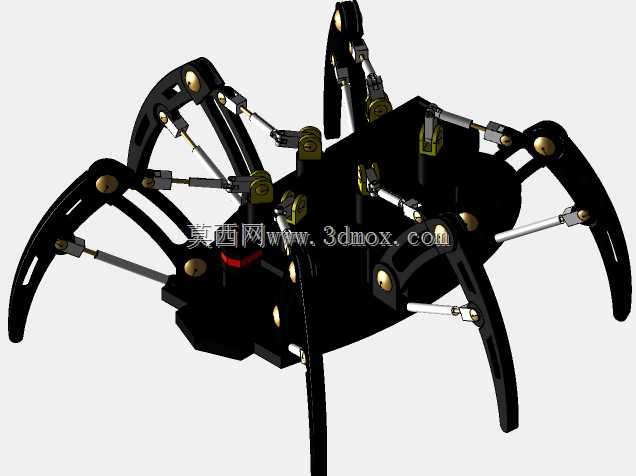

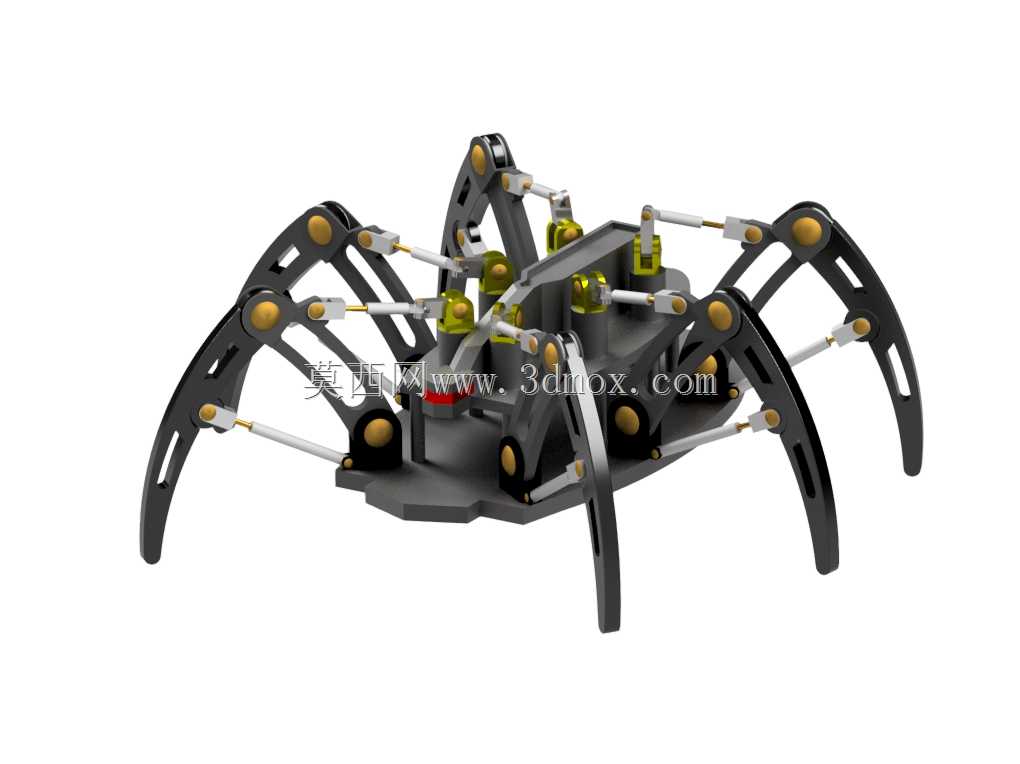

　　这款多足仿生蜘蛛行走机构，核心采用液压作为动力输出源，区别于常见的舵机驱动小型仿生机器人，液压驱动的配置让该机构具备更强的负载潜力，可适配复杂非结构化地形的巡检、狭小空间探测、特殊作业场景的移动载体需求。从结构布局来看，整机采用中心对称的躯体承载设计，六条行走足沿躯体周向均匀分布，每一条足都采用多段连杆铰接的结构形式，铰接点处设置耐磨衬套与定位轴肩，保证反复摆动过程中的运动精度，避免铰接间隙带来的行走姿态偏差。每一条足的驱动都通过独立的液压作动筒配合连杆传动实现，液压作动筒的缸体端铰接固定在中心躯体的安装座上，推杆端与对应足段的传动摇臂连接，通过推杆的伸缩行程控制对应足段的摆角，进而实现单足的抬升、前伸、落地、蹬踏动作，

　　六条足按照预设的步态时序交替动作，即可实现整机的前进、转向、原地调姿等运动。中心躯体部分采用分层式的安装结构，下层预留液压管路的排布空间，所有作动筒的进出油口通过硬管加软管组合的方式汇流至中心阀组安装位，上层可根据实际搭载需求预留传感器、控制模块、负载设备的安装接口，躯体的外形采用圆弧过渡的包覆式设计，避免行走过程中剐蹭障碍物，同时降低整机的重心高度，提升多足行走过程中的稳定性。从安装边界来看，整机展开状态下足端触地形成的支撑多边形直径可根据步态调整，静态支撑时足端外扩至最大位置，支撑稳定性最优，动态行走时足端摆幅控制在合理区间，兼顾行走速度与稳定性；躯体本身的安装平面预留标准的螺纹孔位，可直接搭载小型检测设备、作业执行端，

　　不需要额外加装转接支架。设计过程中针对足端的运动轨迹做了反复校核，保证单足摆动过程中足端的抬升高度足够跨越常规的地面凸起障碍，同时蹬踏阶段足端的运动轨迹与地面保持近似平行，避免行走过程中出现躯体上下窜动的问题；每一处铰接点的受力都经过载荷校核，在额定液压压力下，铰接轴的剪切应力、连杆的弯曲应力都控制在材料许用应力范围内，保证长时间行走作业的结构可靠性。液压驱动的形式相比电机直驱，具备更好的抗冲击能力，在足端触地的瞬间，液压系统本身的缓冲特性可以吸收地面的冲击载荷，不需要额外加装复杂的缓冲结构，同时液压驱动的功率密度更高，在相同的整机重量下可以提供更大的驱动力，适合搭载一定重量的作业设备完成现场任务。足段的结构采用镂空式的设计，

　　在保证结构强度的前提下尽可能降低腿部的运动惯量，减少步态切换过程中的冲击，同时镂空结构也可以减轻整机重量，降低液压系统的功率损耗。管路排布上全部采用沿肢体内部走线的方式，避免管路外露在行走过程中被障碍物剐蹭损坏，每一段铰接位置的管路都预留足够的弯曲余量，保证腿部摆动到极限位置时管路不会被拉扯、弯折，保证液压油路的通畅。该结构可作为特种移动作业平台的基础行走机构，适配工业厂区内复杂管线区域的巡检、灾后废墟的生命探测、狭小空间内的设备检修等场景，相比轮式、履带式移动机构，多足仿生的结构可以适应台阶、沟壑、杂乱碎石堆等轮式机构无法通过的地形，不需要对作业现场的地面做平整处理，具备更强的地形适应能力。
