法兰连接式三通压力调节阀结构设计

在化工流体输送、市政供水管网、工业压缩空气系统以及中小型蒸汽配送管路中，这类三通结构的压力调节部件是保障下游管路压力稳定的核心元件，不同于普通两通阀仅能实现通断或单路节流，该结构可同时对接三路管路，在完成主路减压的同时兼顾旁路的压力平衡适配，避免单路调压带来的管路压力波动冲击。从实际工况适配来看，这类阀件常被用在需要恒定出口压力的支路节点，比如车间压缩空气分气缸出口、高层供水的中层减压节点、小型换热机组的蒸汽入口端，上游来压在一定范围波动时，阀内部的调节结构会自动改变过流截面积，把出口压力稳定在设定区间，不会因为上游压力骤升导致下游仪表、设备超压损坏，也不会因为上游压力不足出现下游流量不够的问题。

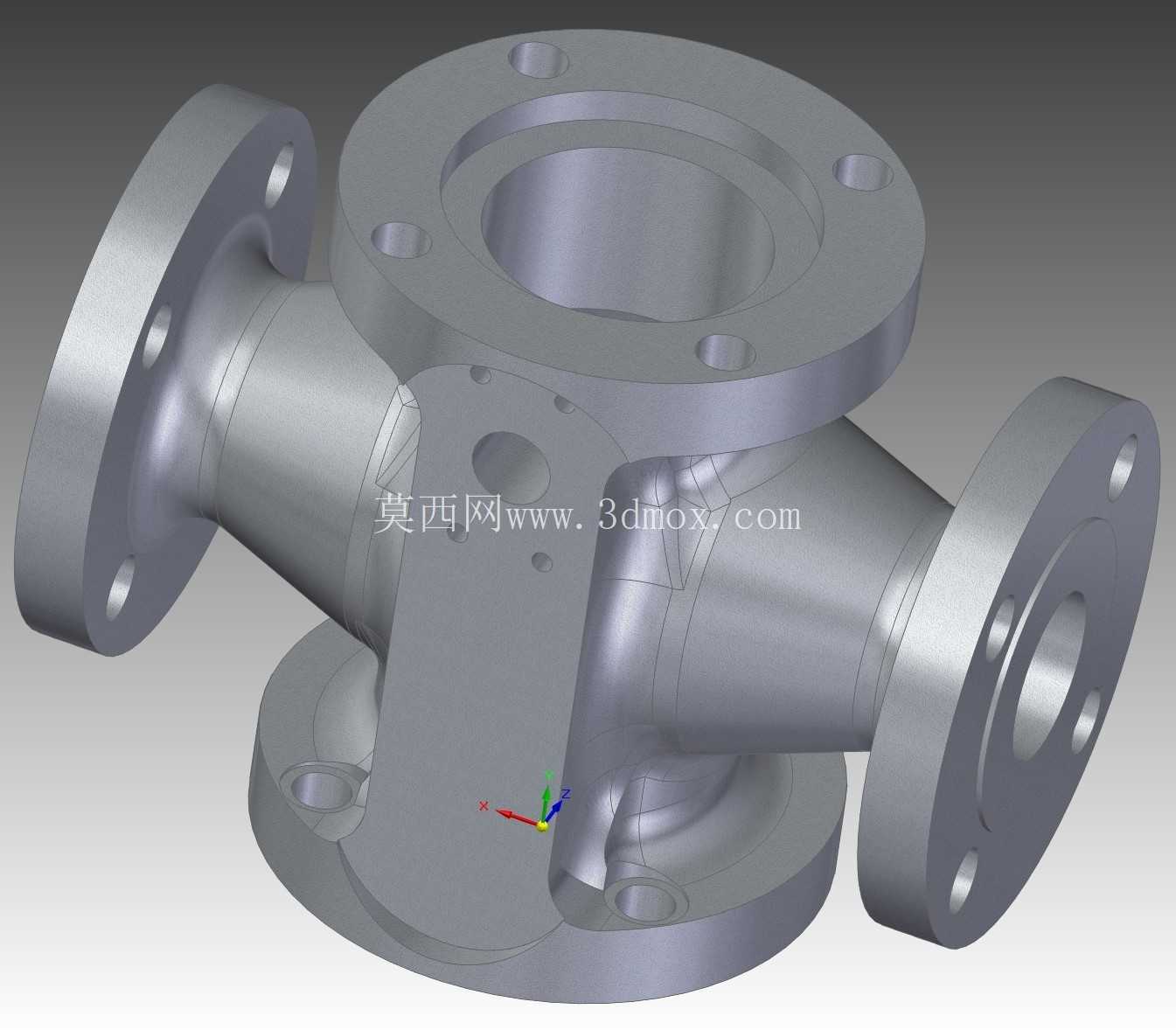

从结构设计逻辑来看，整体采用三通式铸造壳体作为基础承载件，三个连接端全部采用法兰对接结构，法兰盘上预留均匀分布的螺栓过孔，安装时可直接和同通径的管路法兰配对，通过螺栓紧固加密封垫实现静密封，相比螺纹连接的阀件，法兰结构的承压能力更强，也更适合通径较大、需要定期拆卸维护的管路场景。壳体的中腔部分预留了调节组件的安装空间，顶部的法兰接口用来安装调节驱动部件，不管是弹簧薄膜式还是活塞式的调节内件，都可以通过这个端口装入阀腔，后期维护时不需要把整个阀从管路上拆下来，只需要拆开顶部法兰就能更换内件、清理阀腔积垢，大幅降低现场运维的工作量。

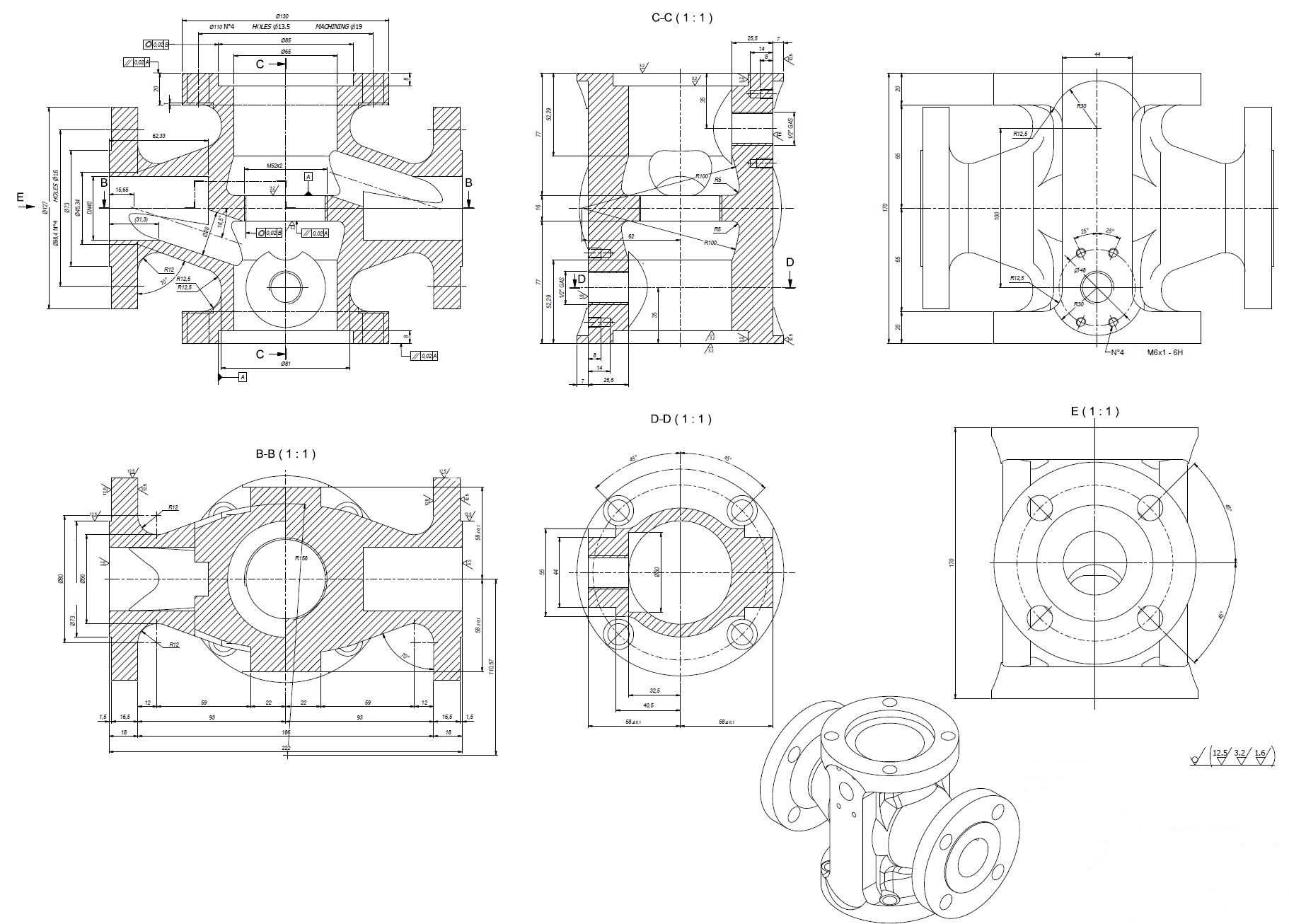

建模过程中需要重点关注几个安装边界的尺寸控制：首先是三个法兰端的端面同轴度，尤其是水平对向的两个流道法兰，其轴线必须保持共线，否则安装时会和管路法兰出现错位，强行上螺栓会给壳体带来额外的装配应力，长期承压运行容易出现壳体开裂的问题；其次是法兰螺栓孔的位置度，必须严格匹配对应压力等级的法兰标准，孔位的角度偏差要控制在标准允许范围内，保证现场安装时螺栓能顺利穿入，不需要现场扩孔修正。另外，阀腔内部的流道采用圆弧过渡设计，没有直角突变的结构，这样流体在阀腔内流动时的局部阻力更小，不会因为流道突变产生强烈的湍流和噪音，也能减少流体中杂质在阀腔拐角处的沉积，降低卡堵的概率。

从功能特性上看，该阀的过流部件在建模时做了等壁厚设计，壳体不同位置的壁厚根据承压需求做了差异化处理，流道转弯处、法兰和壳体连接的位置适当加厚，避免应力集中，既保证了额定压力下的结构强度，也不会因为壁厚过大造成材料浪费、整体重量超标。底部的凸台结构是用来安装排污堵头或者压力检测接口的，现场使用时可以在这个位置接压力表，实时监测阀后的实际压力，也可以在停机维护时打开堵头，排出阀腔内积存的冷凝水或者杂质。在实际选型匹配时，需要根据管路的设计压力、工作温度、流体介质特性来选配对应的内件和密封材质，而这个壳体模型的接口尺寸、安装距完全符合通用阀门的安装规范，可以直接适配同通径的标准管路，不需要额外做过渡接头或者安装支架，三个法兰端的中心距、端面到阀腔中心的尺寸都经过严格校核，安装后不会和周边的管路、支架产生空间干涉。对于结构设计人员来说，这个模型的建模逻辑完全遵循阀门设计的行业规范，所有的倒角、圆角、壁厚过渡都符合铸造工艺要求，不需要做额外的工艺修改就可以用来做管路装配仿真、干涉检查，也可以作为同类型阀件改型设计的基础模型，调整通径、压力等级参数时只需要对应修改法兰尺寸、壳体壁厚参数即可，能大幅缩短同系列产品的设计周期。
