通风管路斜接分支加固连接结构

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1120403
  • 通风管路斜接分支加固连接结构
  • 通风管路斜接分支加固连接结构

  在商用建筑通风系统、工业除尘管网、车间废气收集管路的现场布设中,主风管与斜向分支管的衔接位置一直是管路结构的薄弱点——常规插接或焊接的分支接口,在长期承受管内风压脉动、管路自身重量载荷、外部环境振动影响时,极易出现焊缝开裂、接口漏风、分支管下垂变形等问题,直接影响整个管网的输配效率,甚至引发管路脱落的安全隐患。这款斜接分支加固结构,正是针对这类工程痛点设计的管路连接强化构件,核心作用是在主风管与斜向分支管的交接位置形成刚性支撑过渡,分散接口处的集中应力,替代传统仅靠焊缝或抱箍固定的简易连接方式。

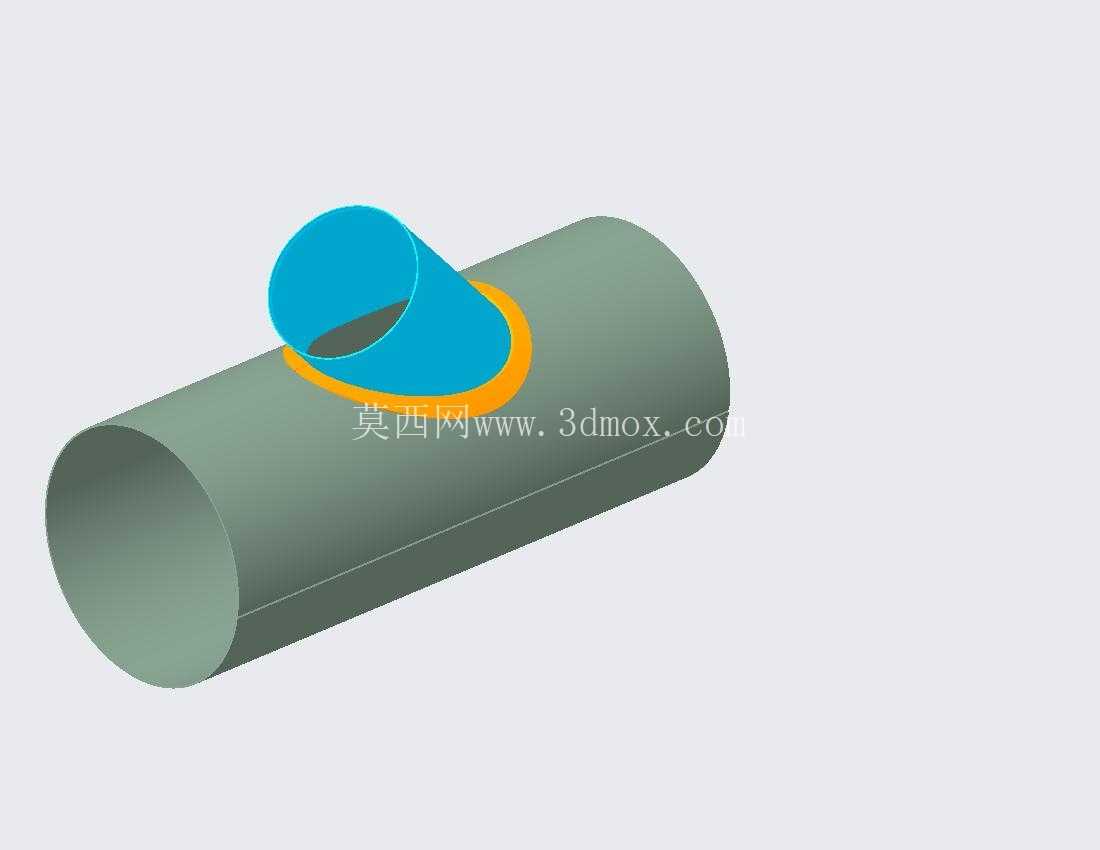

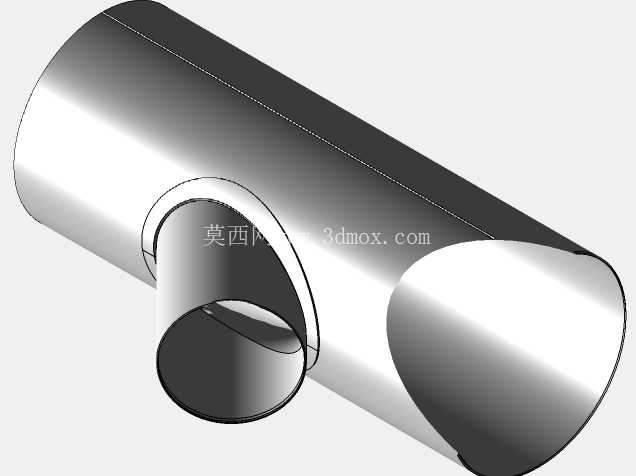

  从结构形态来看,该构件包含一段水平贯通的主风管适配段,以及一段以固定倾角斜向接入主风管侧壁的分支管段,两者衔接位置设置了环形过渡加强圈,这个加强圈并非简单的装饰结构,而是通过圆弧过渡设计,将分支管传递的垂直载荷、风压产生的径向推力均匀分散到主风管的管壁上,避免主风管侧壁因局部应力集中出现凹陷变形,同时也能减少接口位置的风阻,避免气流在分支拐角处形成涡流造成压损。

  设计过程中,首先需要匹配主风管与分支管的公称直径,确保两段管体的同轴度偏差控制在工程允许范围内,斜向分支的接入角度经过气流仿真优化,既满足现场管路分支走向的布设需求,又尽可能降低气流转向时的局部阻力损失;加强圈的宽度与厚度根据管路公称直径、设计风压值做匹配选型,当应用在高压除尘、废气输送等风压较高的场景时,加强圈的厚度可做对应调整,同时在分支管与主风管的衔接焊缝位置预留了焊接坡口,方便现场施工时完成满焊作业,保证接口的密封性能。

  安装边界方面,该构件的主风管段两端预留了标准法兰对接位或者插接段,可直接与同管径的主风管段完成对接,不需要在现场对主风管做额外的开孔切割作业,减少现场施工的工作量与切割误差;分支管段的端部同样预留了对接接口,可直接连接后续的分支管路,整个构件的轴向长度、径向突出尺寸都经过优化,不会占用过多的管路安装空间,即使在吊顶内、设备旁等狭窄布设空间内也能顺利完成安装。在实际应用中,这类加固结构不仅适用于常规的通风空调管路,在工业除尘的吸风支管接入位置、物料气力输送的管路分支点、实验室通风系统的排风支管衔接处都能适用,相比传统无加固的分支接口,其结构抗疲劳寿命可提升数倍,能有效降低后期管网运维的检修频率,减少因接口漏风导致的系统能耗上升问题。建模过程中,对管体的壁厚做了等比例还原,加强圈与管体的衔接位置做了圆滑过渡处理,既符合实际钣金加工或型材卷制的工艺要求,也能准确反映构件安装后的实际空间占位,方便设计人员在做管路三维排布时直接调用,提前校验与周边管线、设备、建筑结构的碰撞间隙,避免现场安装时出现干涉问题。
