带法兰异向多通弯管管路布线结构

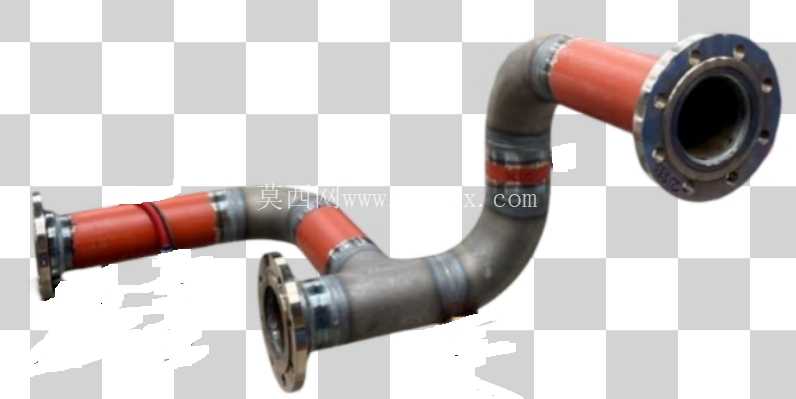

　　在化工流体输送、车间集中供气、市政给排水、中小型液压泵站搭建等现场场景中，管路布线的合理性直接决定整个系统的运行阻力、后期维护难度与空间占用率，这款异向多通弯管结构，正是针对紧凑安装空间下的多支路流体换向需求设计的集成式管路构件。不同于常规采用多个标准弯头、三通逐一组装拼接的管路方案，该结构将三段不同走向的管段与三个连接法兰做了一体化整合，省去了多段管拼接时额外的焊缝与密封节点，从根源上降低了管路系统的泄漏风险点，尤其适合输送压力波动较大、密封等级要求较高的气体、低粘度流体介质。

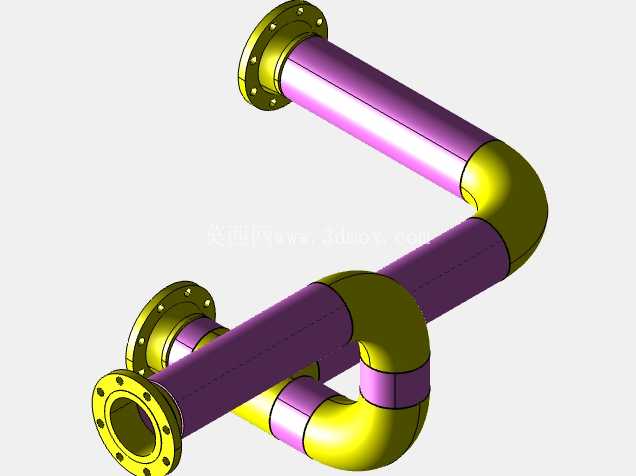

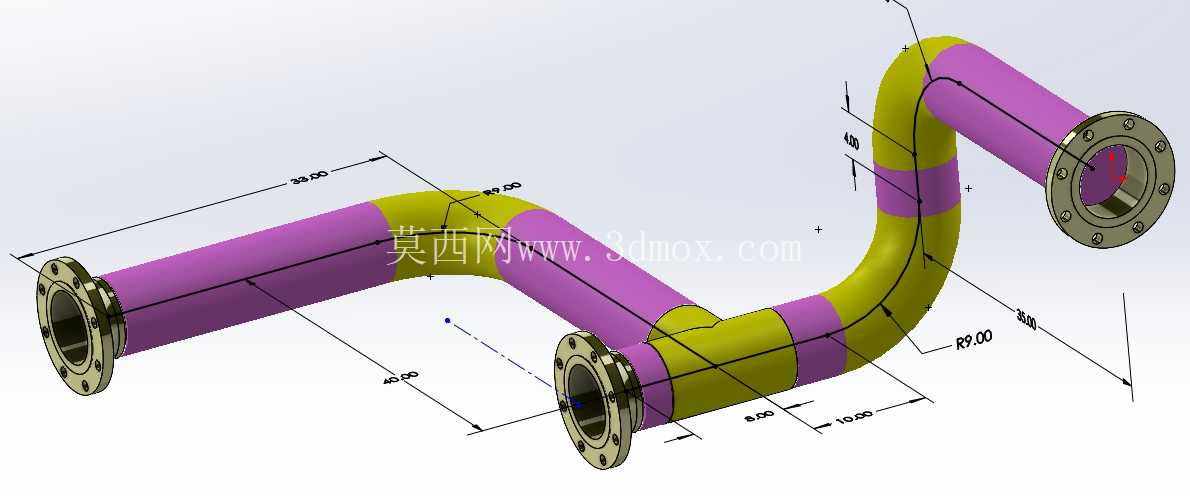

　　从实际安装边界来看，三个法兰端面分别朝向三个不同的空间方向，其中水平段的两个法兰分别沿X轴正负方向延伸，垂直向上的弯管段法兰沿Z轴方向布置，管身的转弯半径统一设置为R90，既保证了流体在转向过程中不会出现过小半径导致的局部阻力激增，也避免了过大转弯半径造成的空间浪费。管段的直线段尺寸经过精准匹配，水平方向的两段直管长度分别为135mm与100mm，垂直方向的直管段长度为140mm，所有法兰的安装孔位均采用标准PN16压力等级的法兰尺寸规范，安装时无需额外加工转接板，可直接与同规格的阀门、泵体出口、设备管路接口做对接固定。

　　设计过程中优先考虑了管路的布线路径合理性，管身的分段色彩标识对应不同的流体流向分区，现场安装时施工人员可直接通过色彩区分不同支路的介质流向，减少管路接反的施工失误。管身的壁厚按照1.6MPa的额定工作压力做校核计算，转弯处的壁厚做了均匀加厚处理，避免流体长期冲刷转弯位置导致的管壁磨损减薄，三个法兰的密封面均采用突面结构，适配常规的橡胶石棉垫片或金属缠绕垫片，可满足不同温度、不同介质工况下的密封需求。不同于分体拼接的管路，该集成式弯管结构在出厂前即可完成整体的压力测试，安装现场只需完成三个法兰端面的对接固定，大幅缩短现场施工的周期，也减少了现场焊接作业带来的焊渣残留、焊缝未焊透等质量隐患。

　　在空间适配性上，整个结构的最大外轮廓尺寸控制在350mm×200mm×250mm的空间范围内，可直接安装在设备侧边的狭小夹层空间、管廊的转角位置，不需要额外预留大半径的转弯安装空间，对于现有老旧管路系统的改造升级场景，该结构可直接替换原有多段拼接的弯头三通组合件，不需要重新调整周边其他管路的布线路径，大幅降低改造施工的工作量。管身的所有转弯位置均做了平滑过渡处理，没有直角突变的结构，流体在管内流动时不会出现明显的涡流区，可有效降低管路运行过程中的振动与噪音，对于配套有精密计量泵、流量传感器的管路系统，平滑的流道结构也能减少流体扰动对计量精度的影响。法兰与管段的连接位置采用圆弧过渡结构，避免了应力集中导致的连接位置开裂问题，即使在管路存在轻微安装错位的情况下，过渡段的结构也能分散局部应力，提升整个管路结构的抗疲劳性能。实际选型过程中，可根据输送介质的腐蚀性差异，选择对应材质的成品件，常规输水、压缩空气场景可采用普通碳钢材质做防腐处理，输送腐蚀性介质的场景可更换为304或316L不锈钢材质，所有安装尺寸保持统一，不需要重新调整安装空间的预留尺寸。
