8英寸Sch.XXS对焊支管台管道连接构件

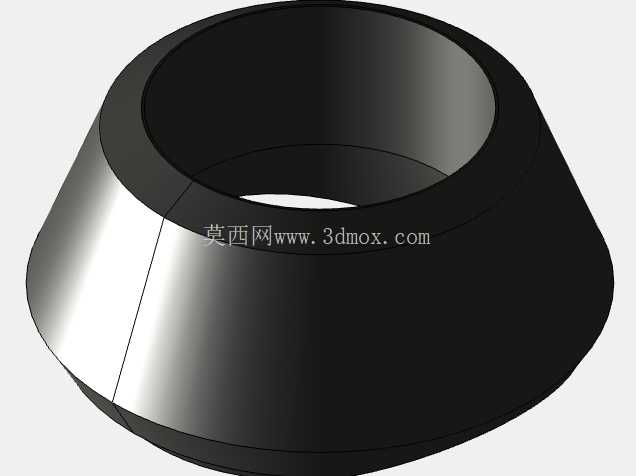

　　这款8英寸规格的对焊支管台，适配18英寸主管路的分支引出需求，整体采用锻制一体成型的锥形过渡结构，和传统的补强圈加支管焊接结构不同，它的本体从与主管贴合的鞍形端面开始，沿着支管引出方向做平滑的壁厚递减过渡，整个过渡段没有突变的截面转角，能把分支节点处的管道内压应力、管线热胀冷缩带来的位移应力、设备振动传递的交变应力顺着锥面均匀分散到主管本体上，避免局部应力峰值超过管材许用应力出现开裂。在石化、电力、煤化工这类高压高温工艺管线布设场景里，主管路引出分支管路的节点一直是管线应力集中、密封失效风险最高的位置，传统的开孔焊接补强圈工艺，不仅现场焊接工作量大，补强区域的应力分布很难做到均匀，遇到Sch.XXS这类特厚壁高压管路，焊接热影响区的材质劣化风险会进一步提升，对焊支管台也就是weldolet这类整体式补强管件，就是为了解决这类高压分支连接的痛点设计的。

　　从安装边界来看，支管台与主管连接的鞍形面是按照18英寸主管的外圆弧曲率精密加工成型的，现场安装时只需要在主管对应位置开出匹配支管内径的圆孔，将鞍形面与主管外壁完全贴合后沿接缝处做一圈全焊透的对焊焊缝即可，不需要额外加装补强板，相比传统工艺能减少60%以上的现场焊接工作量，同时焊缝远离主管开孔的应力集中区域，焊接质量更容易通过射线或超声检测把控。支管端的接口尺寸匹配8英寸Sch.XXS壁厚的支管，对接端面加工有标准的对焊坡口，和支管对接时可以实现焊缝全熔透，满足高压管路的焊接强度要求。

　　从结构设计逻辑上，这种锥形的本体结构并不是简单的壁厚堆砌，而是通过有限元应力分析优化了不同位置的壁厚分布，在靠近主管的高应力区域保留足够的补强厚度，往支管端逐步过渡到和支管一致的壁厚，既避免了多余的材料浪费，也不会因为局部刚度过大导致焊缝处出现应力拘束。在实际的管线运维场景里，这种整体式支管台的抗疲劳性能远优于补强圈结构，面对管线启停带来的压力波动、介质温度变化带来的热位移循环，不容易出现焊缝疲劳开裂的问题，尤其适合高温高压、介质腐蚀性强、管线振动较大的工艺管段使用。

　　安装过程中需要注意，支管台与主管的贴合面必须保证完全密贴，间隙不能超过焊接工艺允许的范围，否则焊接时容易出现未焊透或者夹渣缺陷，焊接前需要对焊接区域的管材表面做除锈、除油污处理，按照对应的管材材质匹配焊材，焊接完成后需要按照管线压力等级做对应的无损检测，确保焊缝质量符合规范要求。和其他类型的支管连接构件相比，对焊型的支管台适用的压力温度范围最广，从常温的给排水高压管线到几百摄氏度的高温蒸汽管线、高压工艺物料管线都能适用，不需要像螺纹连接支管台那样考虑螺纹密封的耐温耐压局限，也不像承插焊支管台那样存在承插间隙的腐蚀残留问题，是高压厚壁管线分支连接的首选构件。这款构件的外形轮廓没有多余的凸起结构，焊接完成后整体和管线平滑过渡，后续做管线防腐保温施工时也更容易处理，不会出现保温层贴合不严导致的局部腐蚀问题。在管线三维建模过程中，这类标准管件的模型需要准确还原鞍形面的曲率、锥段的过渡角度、端部的坡口尺寸，才能在管线装配时准确检查和相邻构件的碰撞间隙，提前预判安装空间是否足够，避免现场安装时出现和其他管线、支吊架碰撞的问题，同时准确的模型也能为后续的管线应力分析提供准确的构件刚度参数，保证应力计算结果的可靠性。
