工业除尘系统变径集气吸尘罩结构

该结构件对应工业除尘与局部排风系统中的集气吸尘罩，主要布置在产尘工位上方、皮带输送受料点、包装投料口、打磨工位或开放式扬尘区域。设备的作用不是直接过滤粉尘，而是在尘源扩散前形成稳定捕集面，将含尘气流以较低阻力汇入支管，再送至布袋除尘器、滤筒除尘器或其他净化主机。

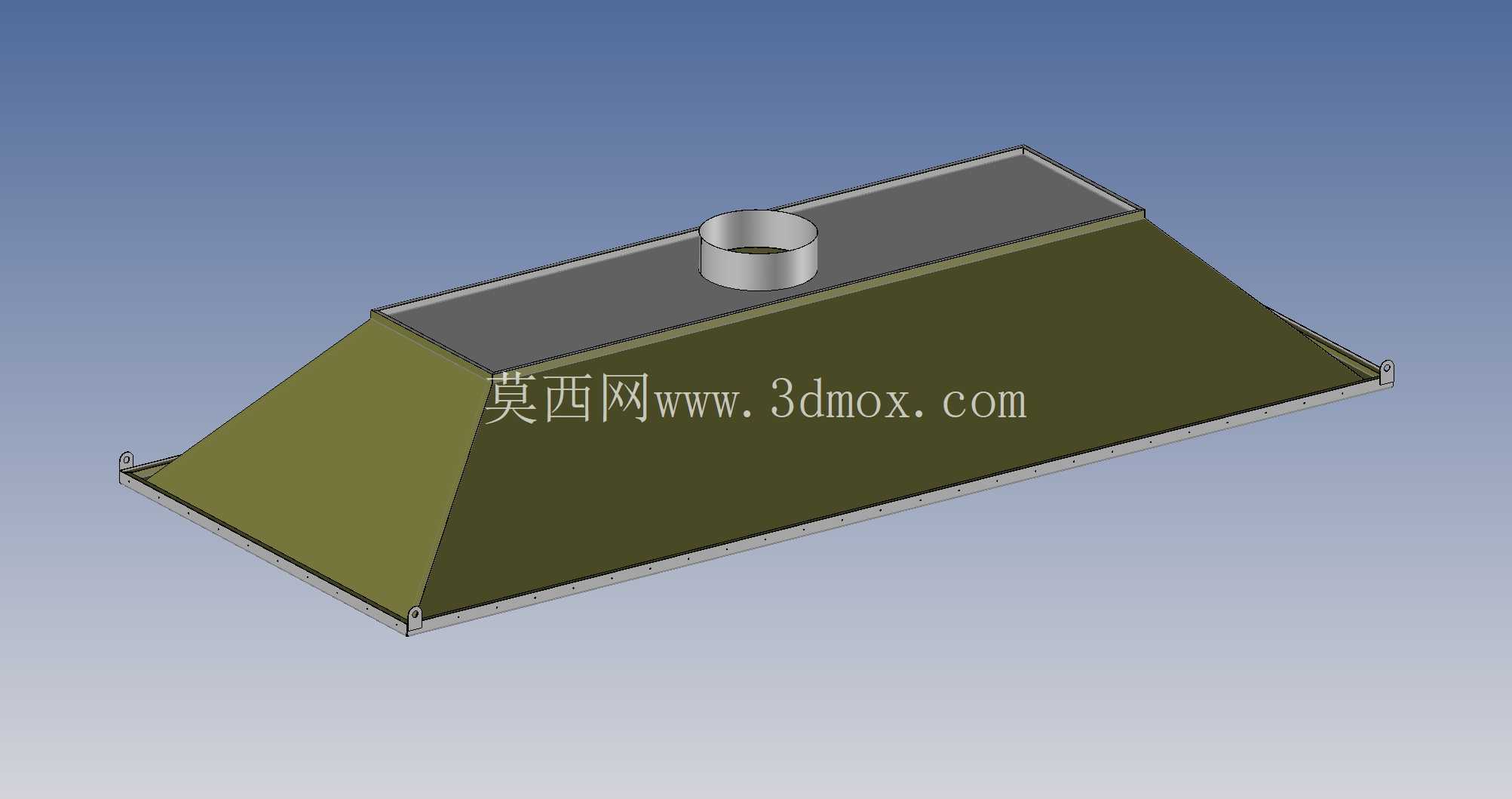

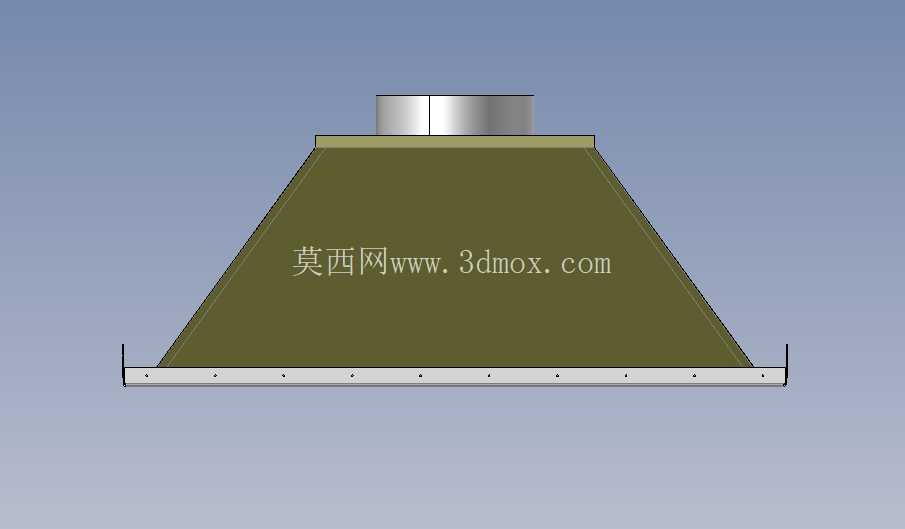

外形上，下部为矩形大开口，四周通过斜壁逐渐收拢，顶部过渡为圆形接口。矩形开口负责覆盖尘源扩散范围，圆形接口则便于与标准圆形风管、法兰或软连接对接。斜壁采用连续变截面形式，避免直角箱体造成的涡流和积灰死角；侧壁倾角在建模时需要结合粉尘滑落特性、罩口控制风速和接管高度综合确定，过缓会增加罩体高度和材料用量，过陡则可能造成气流转向急促、局部阻力升高。

从实际安装边界看，下部矩形法兰沿周边布置连接孔，可与支架、检修平台、设备顶板或现场围挡固定。法兰边需要保留螺栓操作空间，尤其在靠近墙面、立柱或输送线机架的一侧，不能只按理论外形布置孔位。顶部圆筒接口中心线通常与罩体几何中心保持一致，若受风管走向限制需要偏心，应在模型中同步调整斜壁过渡，防止一侧壁面过陡、另一侧形成大面积平缓区。圆筒端部预留法兰连接或插接段，安装时需核对风管标高、支吊架位置和检修拆卸空间。

结构设计以薄钢板折弯和焊接为主，斜壁拼缝沿气流方向布置更有利于减少阻力。罩体尺寸较大而壁厚较薄，单纯依靠平板容易在风机负压下产生鼓动和变形，因此在工程深化中常沿上口、下口及斜壁增加角钢或折弯加强筋。下方法兰不仅承担连接功能，也构成罩口刚性边框；顶部圆筒与斜壁交接处属于应力集中和形状突变区域，需要通过圆滑过渡或加强圈保证焊接后不出现明显凹陷。

气流组织是这类部件的核心。罩口面积越大，越容易在较低抽风量下覆盖扬尘区，但也会增加设备占地和风管负荷；罩口离尘源越近，捕集效率越高，却要避让物料吊运、设备检修和人员操作。建模时不能只追求外观锥形过渡，还要把罩口控制风速、接管风速和系统风量联系起来。罩口风速过低时，横向干扰气流会把粉尘带出捕集范围；接管风速过低时，较重颗粒可能在水平管段沉积。对于金属切削、打磨、矿石转运等比重较大的粉尘，支管风速通常需要高于轻料粉尘工况。

在产尘点较开放的场景中，该吸尘罩常配合挡板、软帘或局部围挡使用，使捕集范围更集中。若用于投料工位，下口需要预留袋料或料桶进入空间；若用于输送设备，罩体长度应覆盖受料冲击区和物料弹跳区，而不是仅对准落料中心点。三维建模时应把周边输送带、护栏、检修门和风管走向一并放入装配环境检查，避免现场出现罩体压住检修通道、法兰螺栓无法紧固、顶部短管与桥架碰撞等问题。

模型表达的重点在于矩形罩口到圆形风管的过渡曲面、周边法兰孔位、顶部短管高度以及斜壁拼焊关系。制造放样时，各斜壁板件可按展开尺寸下料，折弯后组对；若采用曲面过渡，则需要核对板材成形工艺。对于长期处于含尘气流中的内壁，应尽量减少突出螺栓和内凸加强件，防止粉尘挂积。整体结构虽然属于除尘系统前端辅件，但其罩口形状、安装高度和接管位置会直接影响系统风量分配、捕集效果和后期维护便利性。
