DN25规格弹性密封阀结构设计

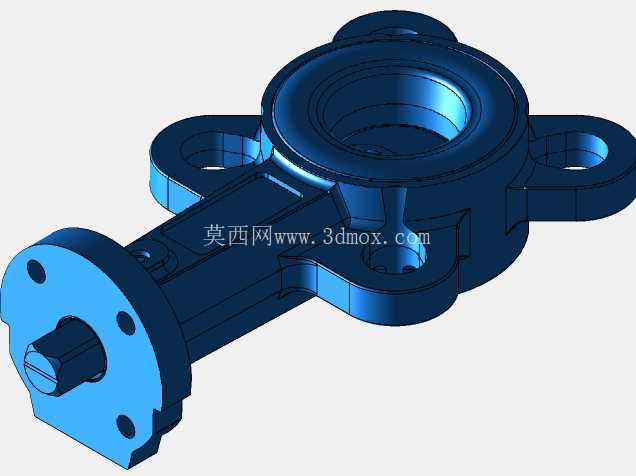

　　在中小口径流体管路的工况搭建中，DN25通径的阀件是非常常见的配置，这类通径的管路广泛分布在化工助剂输送、建筑给排水支管、小型设备冷却回路、实验室气路等场景中，弹性密封结构的阀件相比硬密封结构，在低压工况下的密封冗余度更高，对管路装配的对中误差容忍度更好，不需要配合面达到极高的加工精度就能实现零泄漏，非常适合对装配成本敏感、后期维护频次较高的民用及普通工业场景。这款阀件的主体采用带侧伸安装耳的法兰式结构，三个周向分布的安装耳上预留了螺栓过孔，不需要额外搭配对夹法兰就能直接固定在管路端面，安装耳的厚度经过受力校核，在螺栓拧紧到额定扭矩时不会出现翘曲变形，保证密封面的压力均匀分布。

　　阀件的核心密封腔采用环形沉槽设计，弹性密封件可以直接嵌入沉槽内，不需要额外的密封压盖固定，装配时只需要将密封件平整放入槽内，对接管路法兰后拧紧螺栓即可，密封件的压缩量控制在合理区间，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现介质渗漏。侧伸的阀杆安装段采用一体化铸造成型后再做机加工的工艺路线，相比分体焊接的结构，整体刚性更好，在阀杆反复动作的过程中不会出现焊缝开裂的问题，阀杆伸出端的轴径做了阶梯设计，靠近阀腔的位置直径更大，可以承受阀板启闭时的侧向推力，外伸端的直径更小，方便搭配手柄或者气动执行器，轴端的扁方结构可以和执行器的连接套直接配合，不需要额外加工键槽，降低了装配的加工成本。

　　从安装边界来看，这款阀件的主体最大外径控制在DN25通径管路适配的常规安装空间内，三个安装耳的中心距符合通用的法兰安装孔位标准，不需要对现有管路的法兰做改造就能直接替换同通径的其他结构阀件，阀杆侧伸的长度经过优化，不会和管路周边的支架、保温层产生干涉，在狭小的设备夹层内也能顺利完成安装。设计过程中针对密封面的受力做了反复的仿真验证，当管路内介质压力在额定工作区间内时，密封面的接触压力始终大于介质压力，不会出现密封失效的情况，同时阀件的流道做了圆弧过渡处理，介质流经阀腔时的阻力更小，不会出现明显的压力损失，也不容易在流道内残留介质，适合输送带有少量细小颗粒的流体介质，不会因为颗粒堆积导致阀件卡涩。

　　阀件的外露连接部位都做了圆角处理，没有尖锐的棱角，安装过程中不会划伤操作人员的手套或者皮肤，安装耳上的螺栓过孔做了沉头设计，螺栓拧紧后螺母不会突出安装耳表面，避免后期运维过程中磕碰导致螺母松动。在实际选型应用中，这款阀件可以适配多种材质的弹性密封件，根据输送介质的不同，可以更换丁腈橡胶、氟橡胶、三元乙丙橡胶等不同材质的密封圈，不需要改动阀件的主体结构，就能适配水、压缩空气、弱酸碱溶液、低压蒸汽等多种介质，通用性极强。阀件的主体材质可以根据工况需求选择铸铁、铸钢或者不锈钢，毛坯铸造时预留的加工余量均匀，后续机加工的工序更少，生产效率更高，适合批量加工制造。
