双开门落地式电气控制柜结构设计

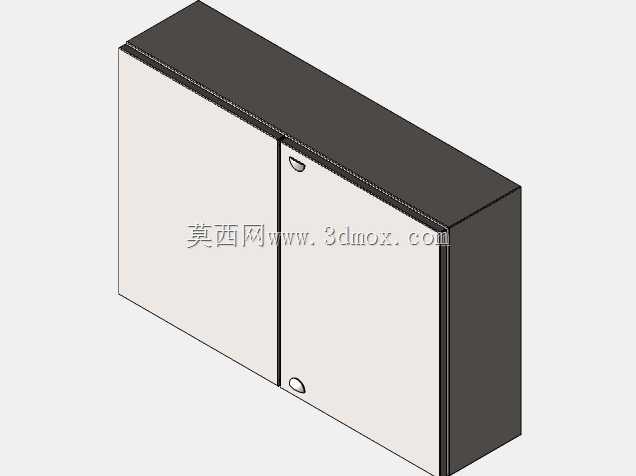

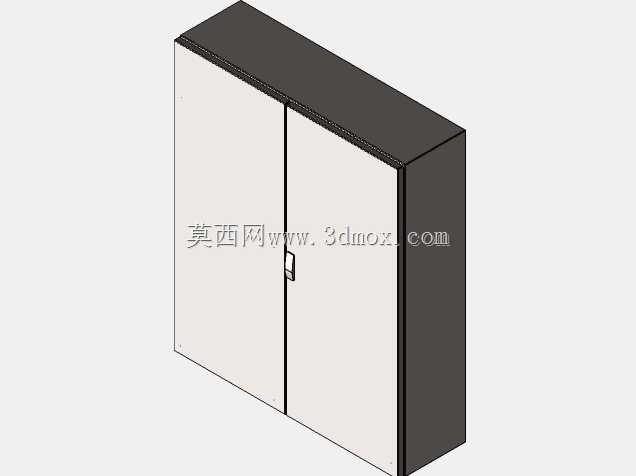

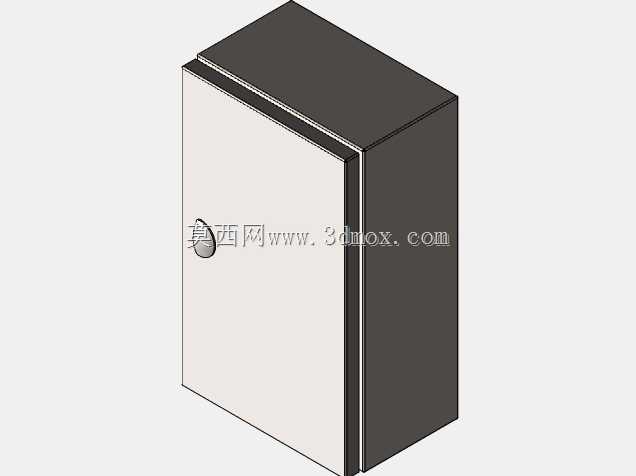

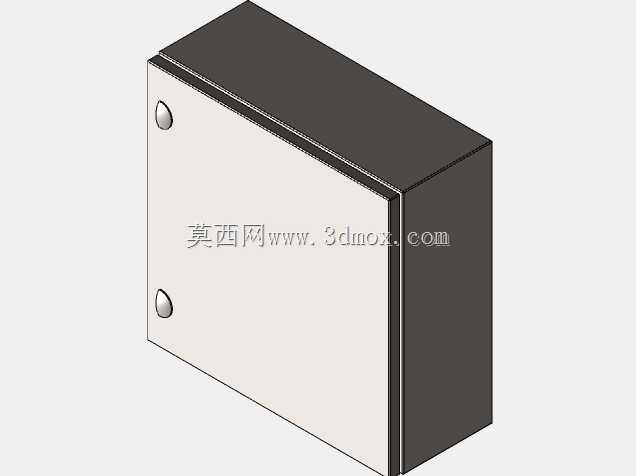

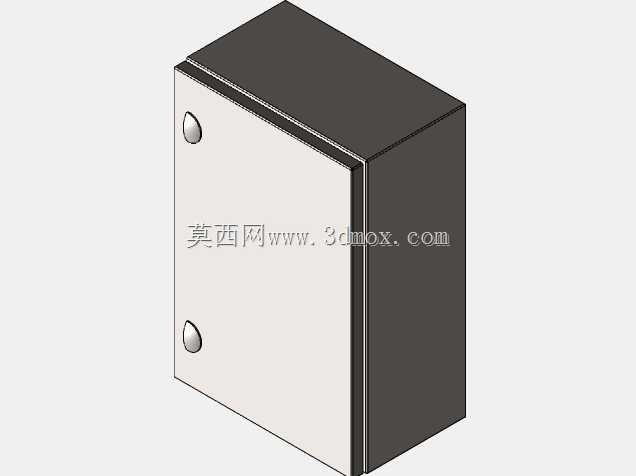

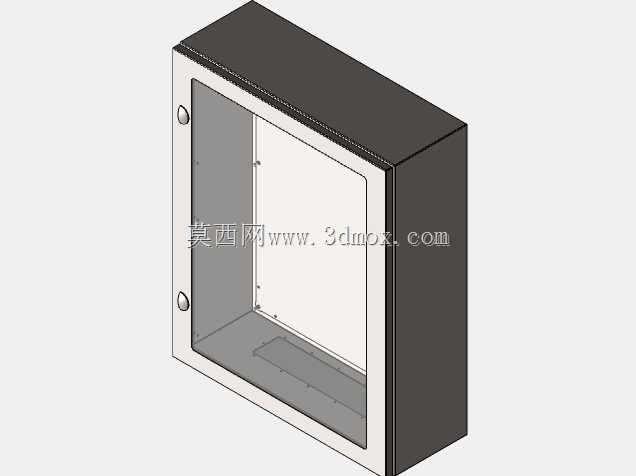

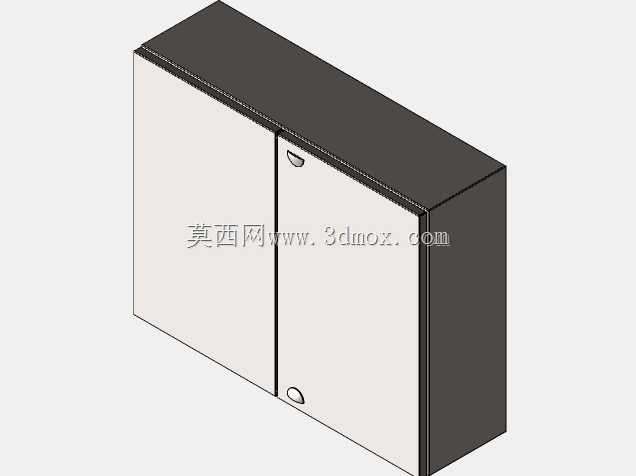

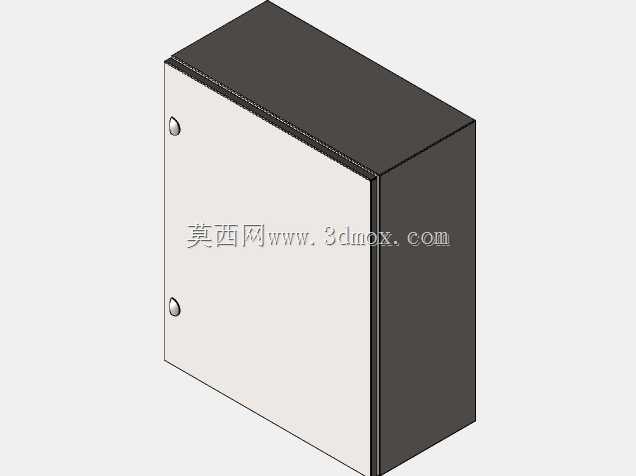

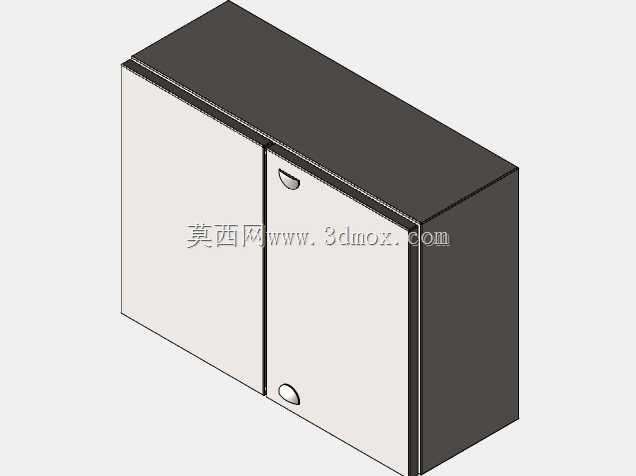

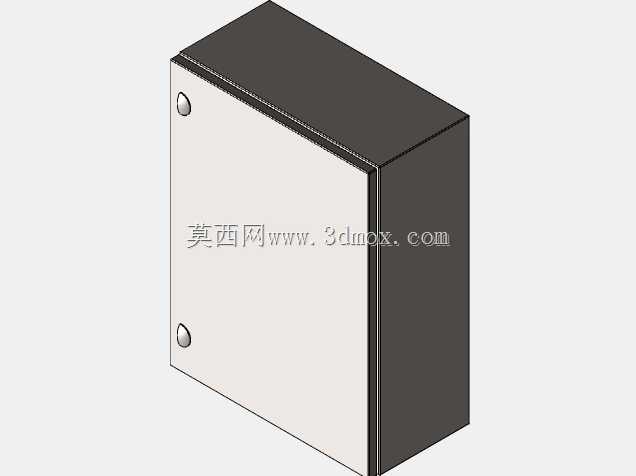

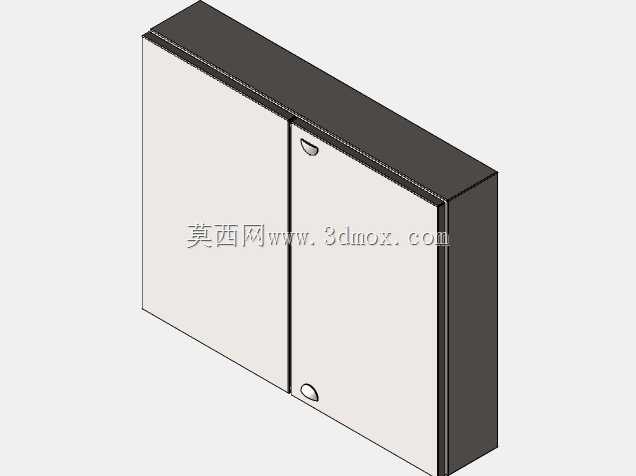

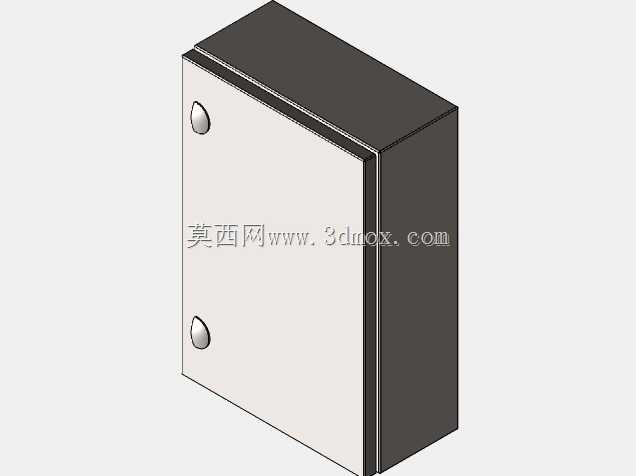

　　在工业配电、设备电控集成场景中，这类双开门落地式柜体是承载电气元件、实现线路规整排布的核心载体，日常产线改造、设备配套电控系统搭建时，经常会用到这类标准化柜体作为安装基础。从结构设计逻辑来看，这款柜体采用整体焊接式框架结构，侧围、顶盖与底部安装基座采用一体化折弯焊接成型，相比拼装式柜体拥有更高的结构强度，在车间复杂工况下能更好抵御外力磕碰，避免内部元件受冲击损坏。双开门的设计充分考虑了内部元件的安装与后期运维需求，对开式门体可以完全敞开柜体正面操作空间，不管是初期安装断路器、接触器、接线端子排等元件，还是后期故障排查、线路调整，都不需要额外拆除柜体结构，大幅提升现场作业效率。门体与框架的贴合处做了折弯翻边处理，配合内嵌式密封胶条安装位，可以实现基础的防尘防护效果，适配普通工业车间的使用环境，避免日常生产中的粉尘、飞溅碎屑进入柜内堆积在电气元件触点上，降低短路、接触不良的故障概率。门体上配置的内嵌式锁具，既不会突出门体外表面造成磕碰，也能实现柜门的可靠锁闭，避免非运维人员随意开启柜内带电部件，满足工业现场的安全管理要求。

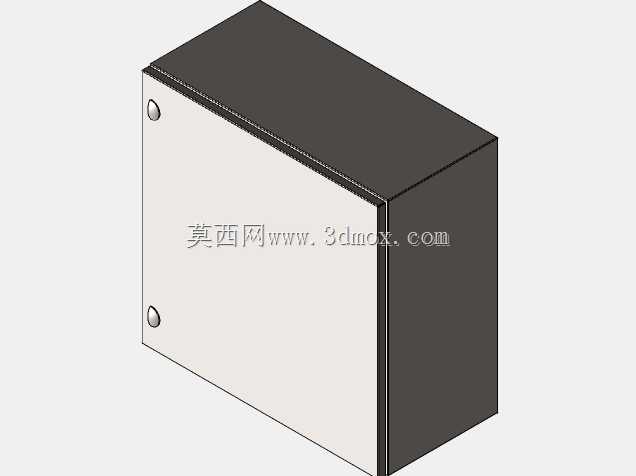

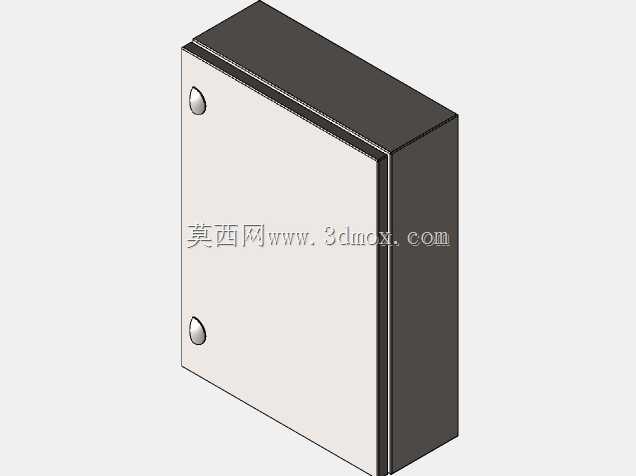

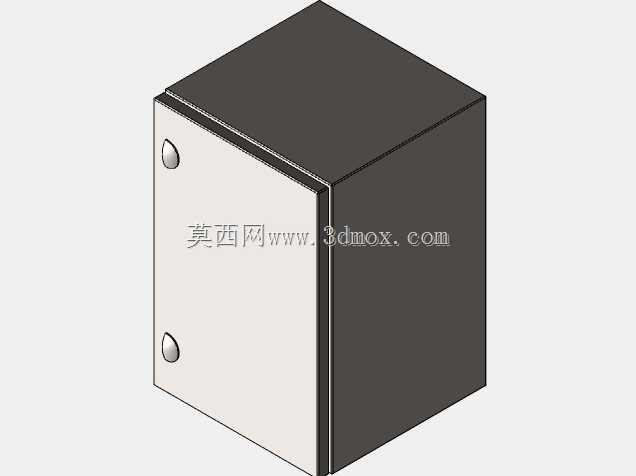

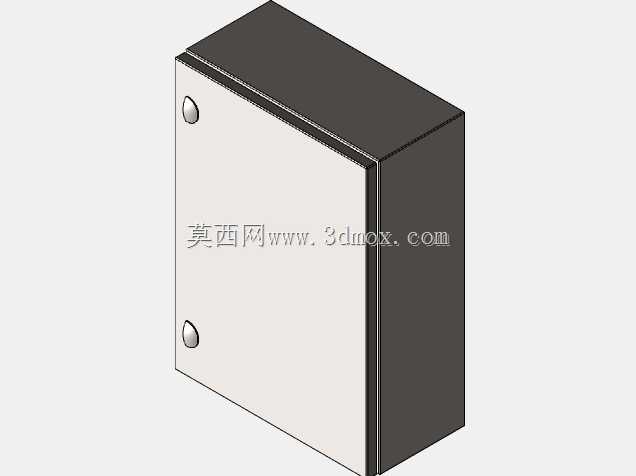

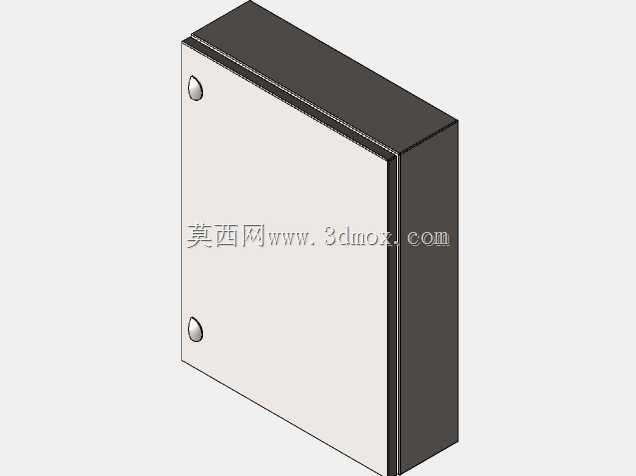

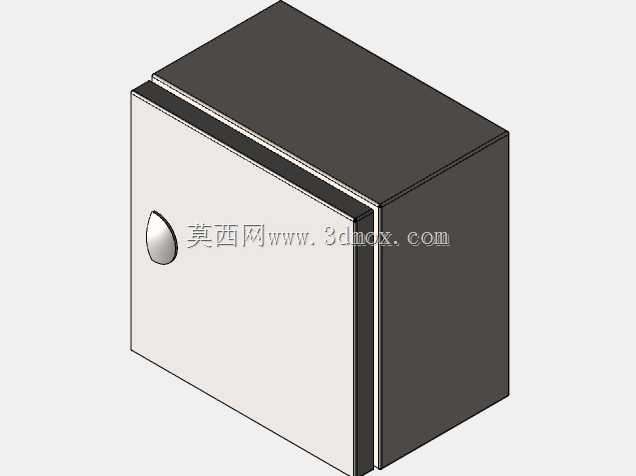

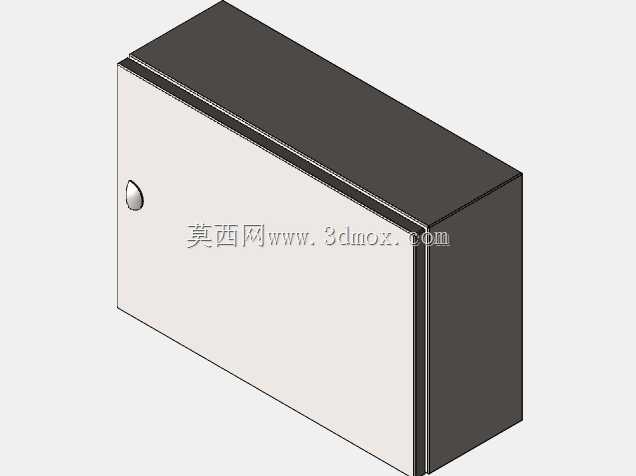

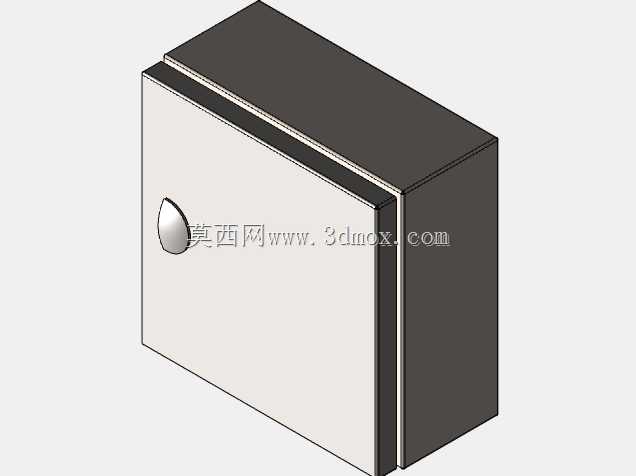

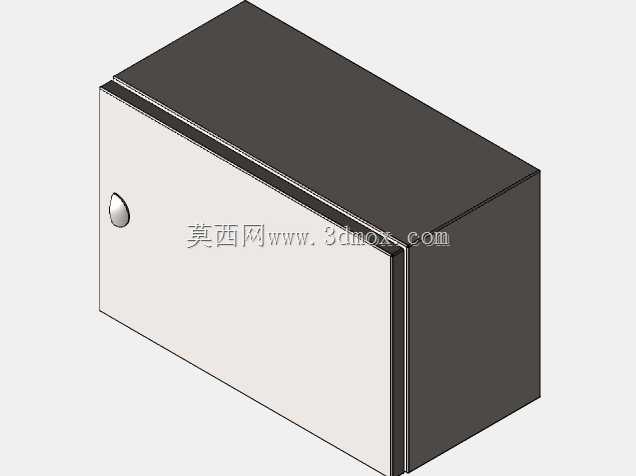

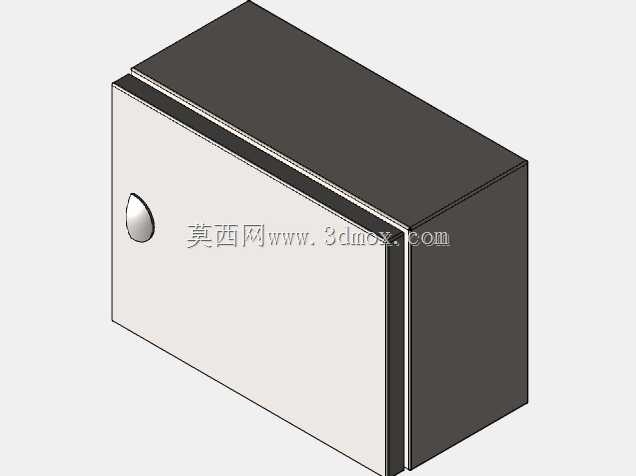

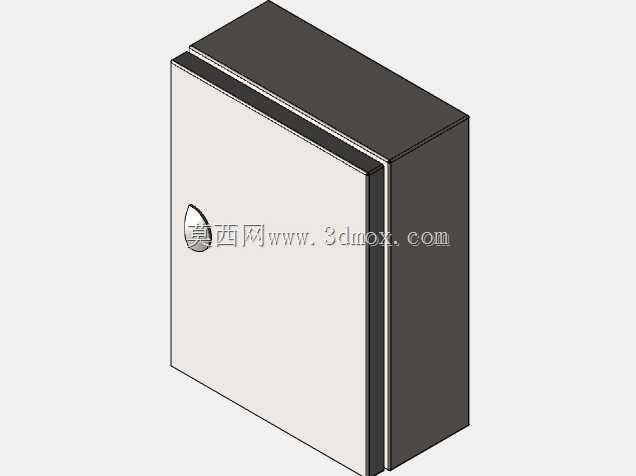

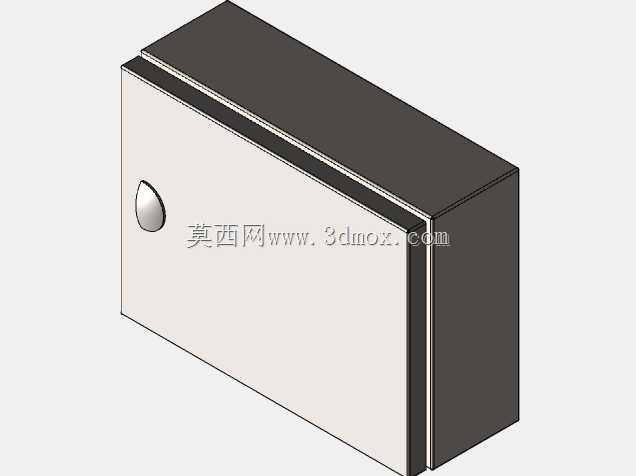

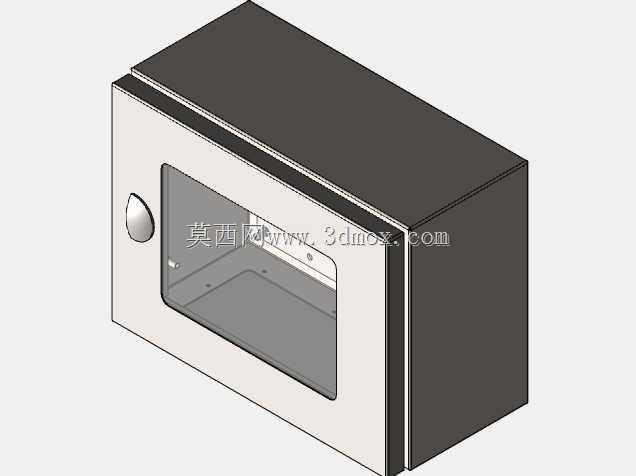

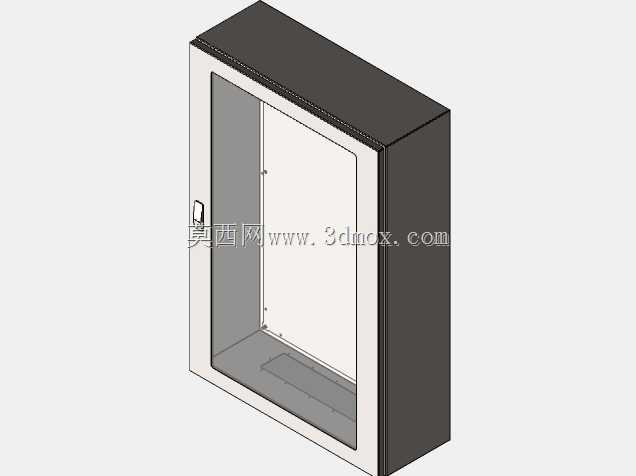

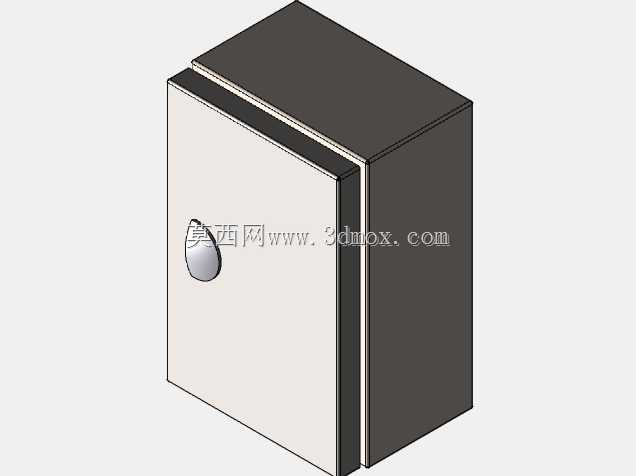

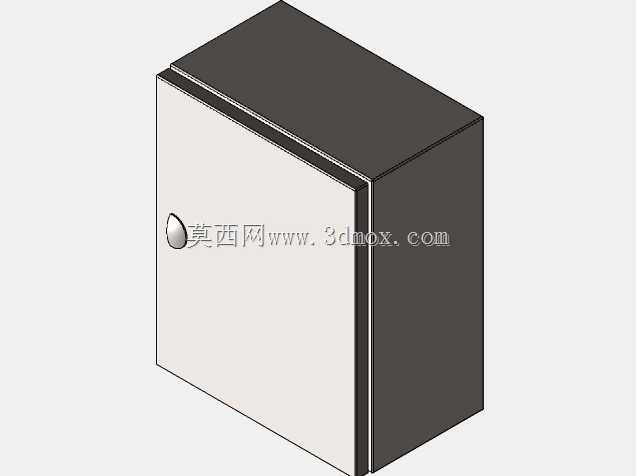

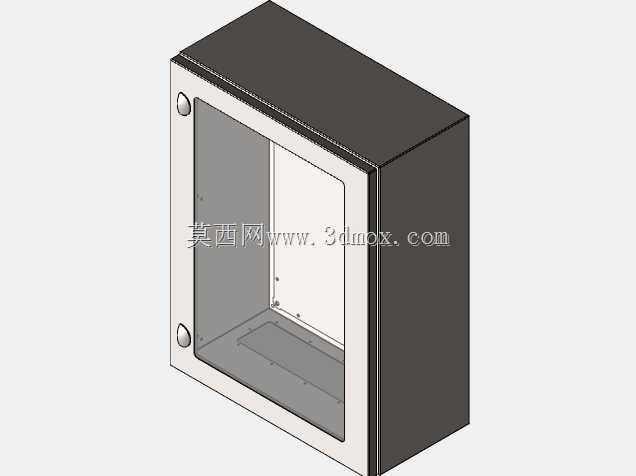

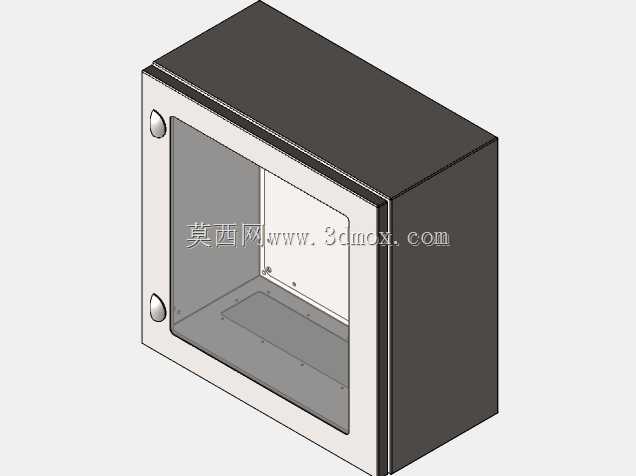

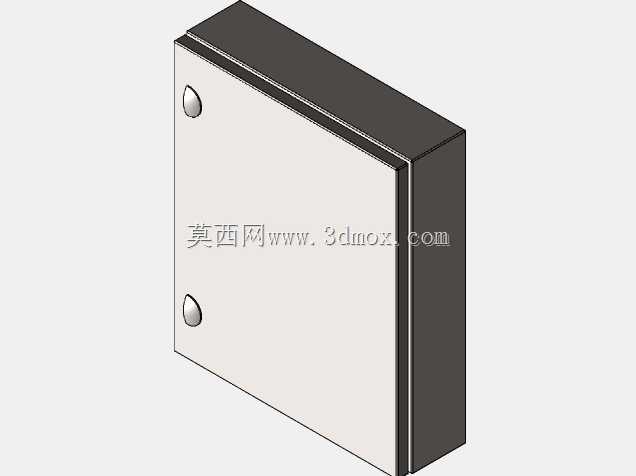

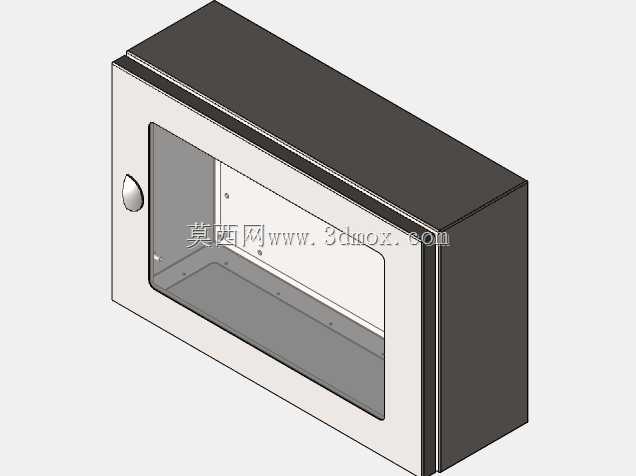

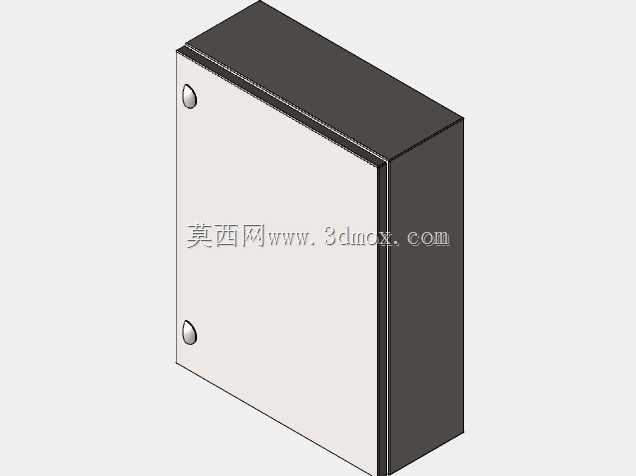

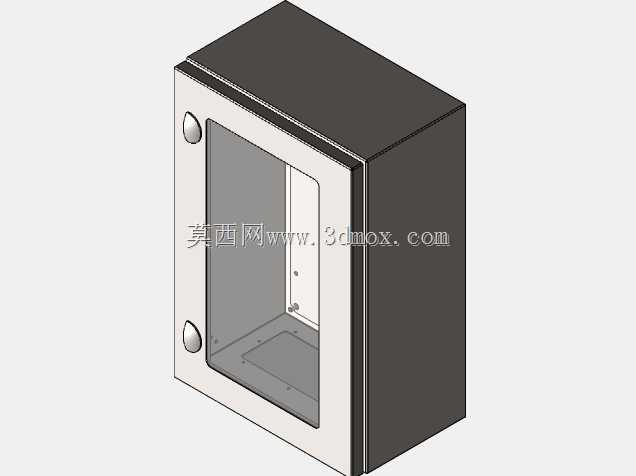

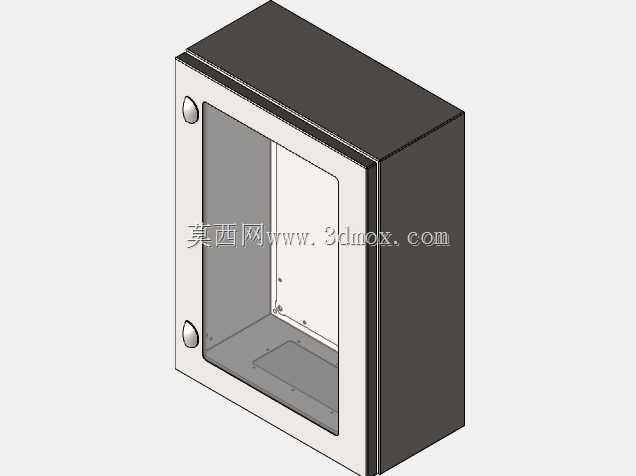

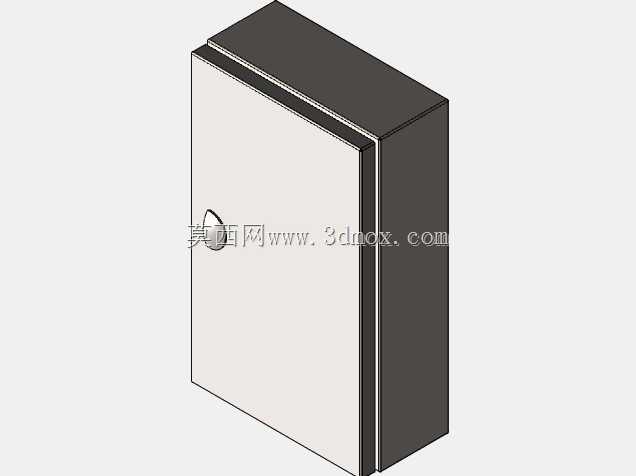

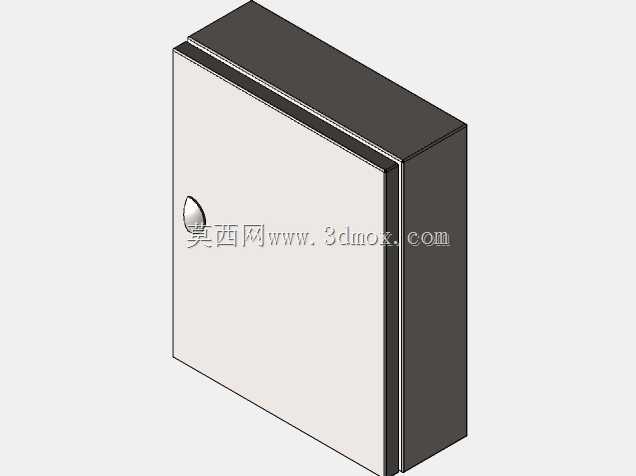

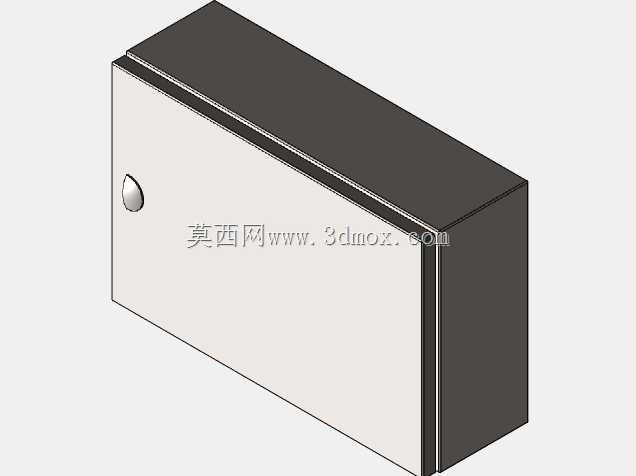

　　从尺寸覆盖来看，该系列柜体包含两种常用规格，小规格尺寸为200mm×300mm×150mm，适合作为小型设备的机旁控制箱使用，可直接挂载在设备侧壁或者小型支架上，容纳少量控制按钮、小型继电器与端子排，实现单台设备的就近控制；大规格尺寸为800mm×1200mm×300mm，属于标准落地式控制柜尺寸，底部预留了落地安装的固定孔位，可以直接通过膨胀螺栓固定在车间地面，也可以搭配槽钢底座做抬高安装，避免地面积水渗入柜内，内部有充足的空间安装多层安装板，可排布PLC模块、开关电源、断路器组、接线端子排等全套电控元件，满足整线或者中型设备的配电与控制需求。

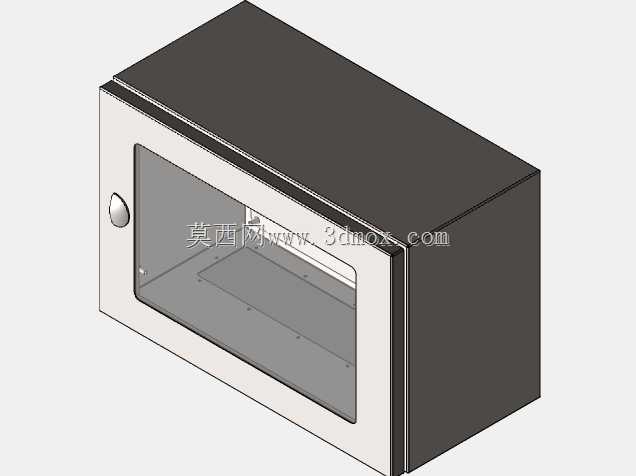

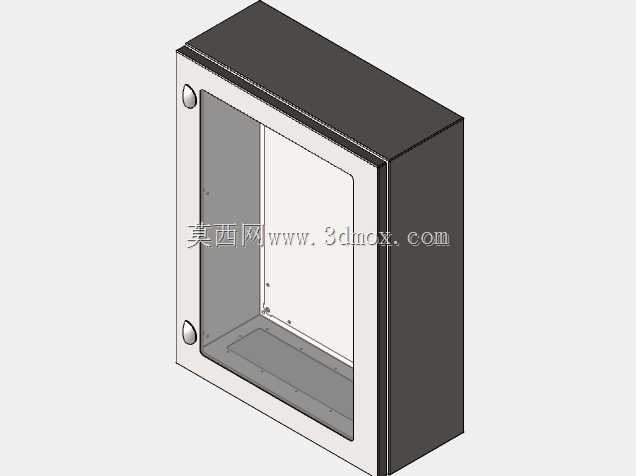

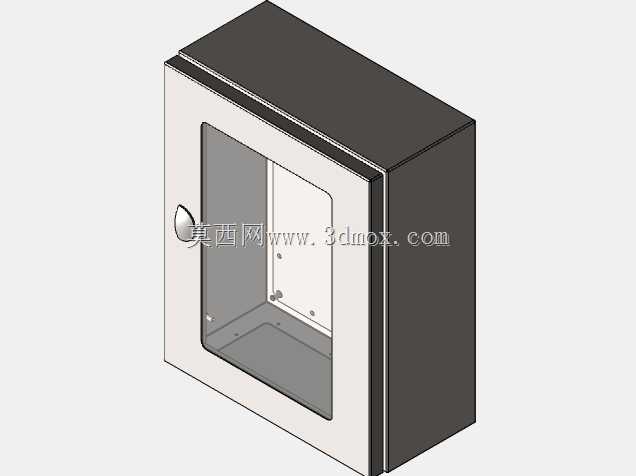

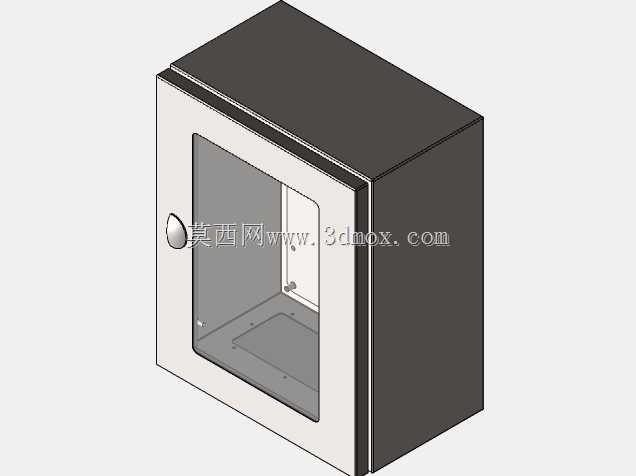

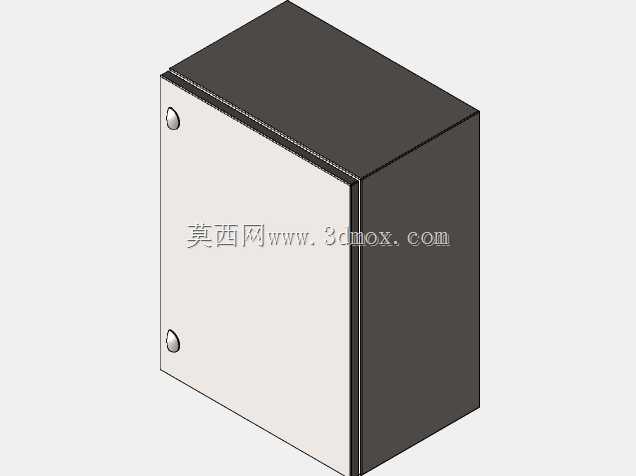

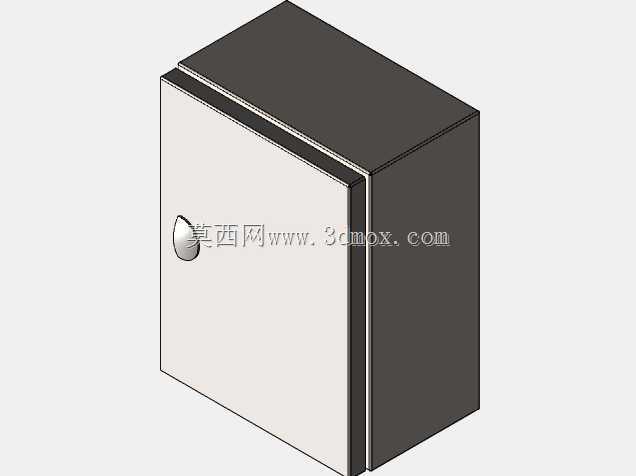

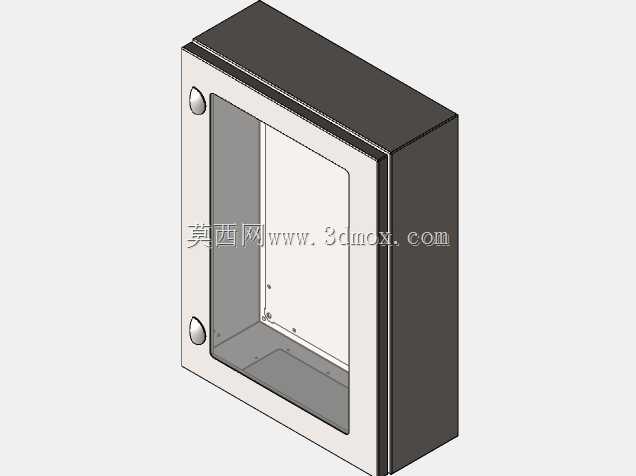

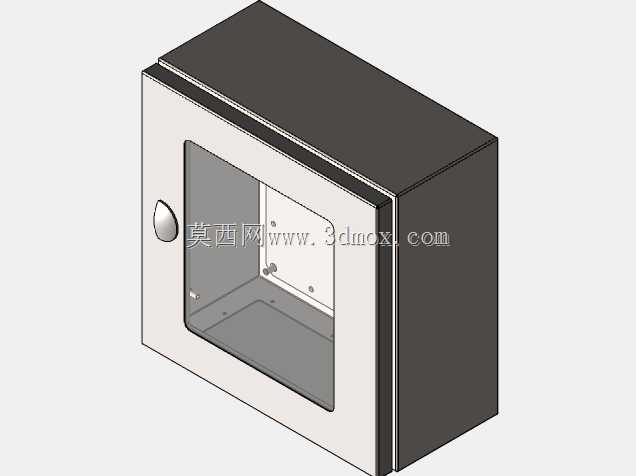

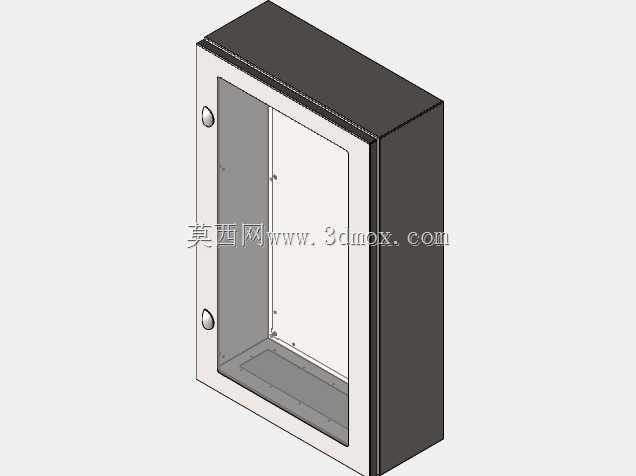

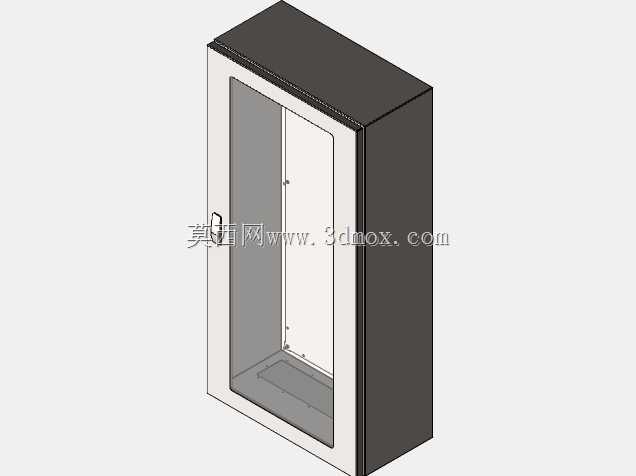

　　在建模细节上，柜体的折弯圆角、焊接接缝位置都做了贴合实际加工工艺的处理，没有出现违背钣金加工逻辑的直角锐角结构，门体的铰链安装位、锁具安装位都预留了标准的安装尺寸，结构工程师在做配套设计时，可以直接调用该模型完成柜内元件排布、安装板开孔、柜体固定点位设计，不需要再从零开始绘制柜体基础结构，能大幅缩短电控系统的设计周期。实际选型应用中，这类柜体的深度设计也充分考虑了柜内布线的空间需求，300mm的深度既可以容纳常规厚度的电气元件，也预留了足够的走线空间，方便强弱电分离布线，减少线路之间的电磁干扰，同时不会因为柜体过深造成车间空间的浪费，不管是靠墙安装还是并排排布都能适配。

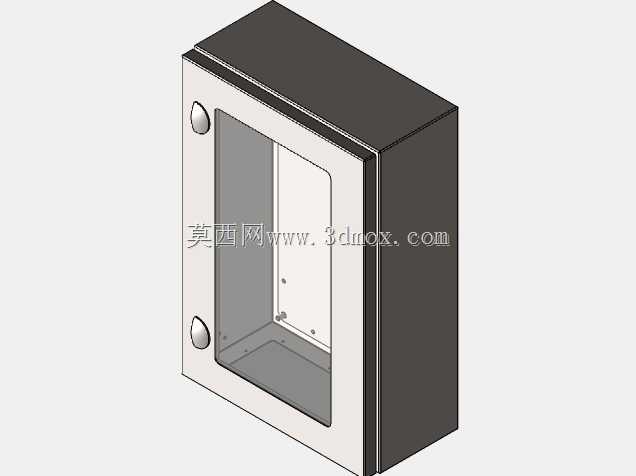

　　柜体顶盖做了微倾斜的折弯设计，可以避免顶部积灰或者积水，日常车间清洁时的溅水也会顺着倾斜面流下，不会渗入柜内。底部预留了格兰头安装的开孔区域，现场布线时可以根据进出线的数量和规格灵活开孔，方便电缆从柜体底部引入引出，配合电缆密封接头实现线缆位置的固定与密封，避免虫鼠从线缆通道进入柜内破坏线路。对于三维建模从业者来说，这个模型的结构完全遵循实际钣金加工的工艺要求，所有折弯边的预留尺寸、焊接位置的处理都符合量产柜体的加工标准，在做电控系统三维布局时，可以直接依托这个柜体模型完成干涉检查，提前验证元件安装、线路弯折半径是否符合要求，避免现场安装时出现元件无法装入、柜门无法正常闭合的问题。在设备配套场景中，这类柜体可以适配机床、输送设备、小型自动化产线等多种设备的电控需求，只需要根据实际元件数量选择对应尺寸规格，再调整内部安装板的排布方式即可，属于通用性极强的电控柜体结构。
