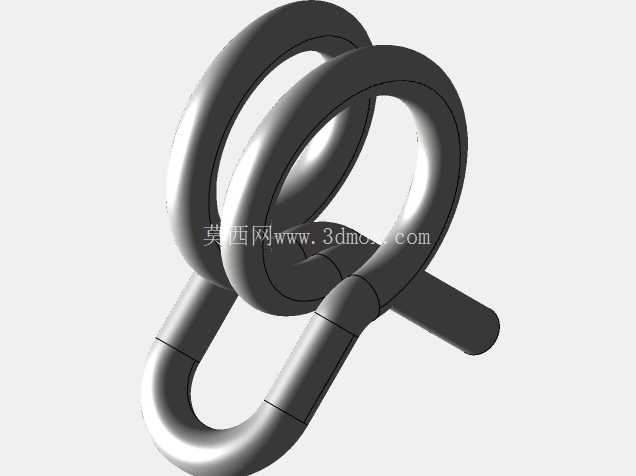

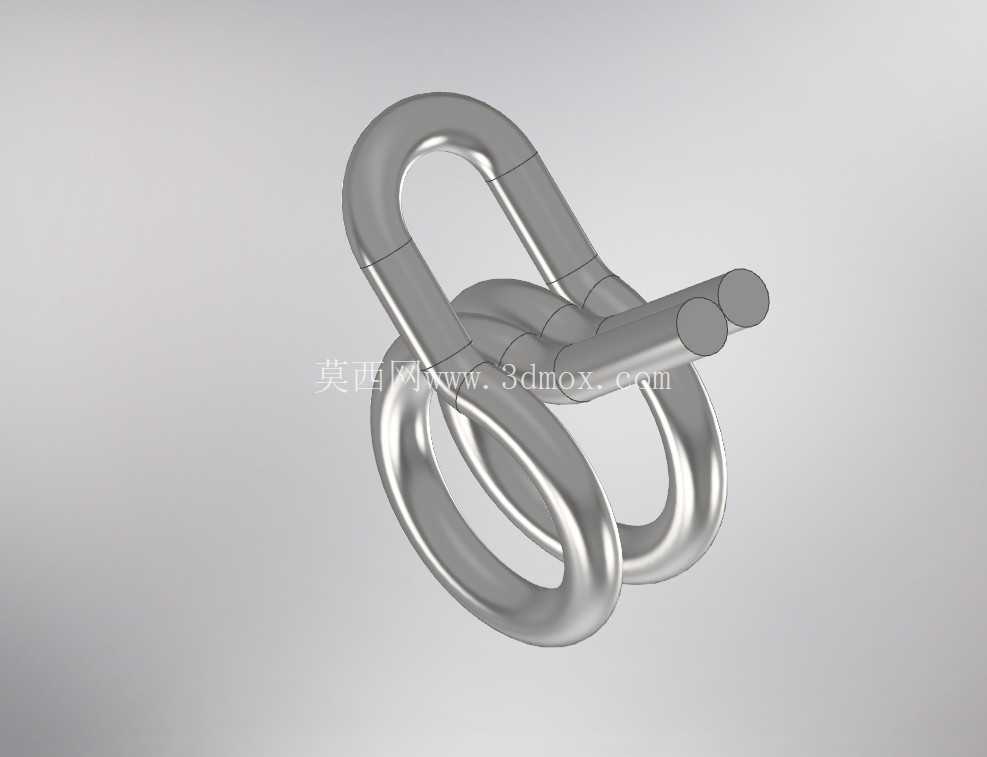

4.5mm规格金属连接管钳结构设计

这款4.5mm规格的管钳结构，在小尺寸管路布设场景中有着极高的适配性，日常在通讯机柜内部走线、小型气动回路排布、精密设备液压支管固定这类对安装空间有严格限制的工况里，这类小规格夹持件的使用频率远高于大尺寸通用管钳。不同于常规开口可调式管钳的咬合结构，这款产品采用双环嵌套加锁止横销的结构形式，没有额外的调节螺杆与活动钳口，整体没有突出的调节结构，在狭窄的安装腔体内不会和周边的线束、元器件产生干涉，安装时不需要预留扳手操作空间，只需要将两个嵌套环体掰开套入目标管件，再穿入横销完成锁止即可，单人单手即可完成操作，在批量布设小直径管路的作业中能大幅降低安装工时。

从功能特性来看，该结构的夹持力完全来自环体自身的金属形变回弹，环体截面采用等直径圆钢弯制成型，弯折处做了大圆弧过渡处理，没有尖锐的应力集中棱角，在长期承受管路振动、温度形变带来的交变载荷时，弯折位置不会出现应力开裂的问题。双环嵌套的结构设计让两个环体可以在一定范围内相对转动，当被固定的管路存在小角度的安装偏差，或者设备运行中管路产生小幅位移时，环体可以跟随管路做自适应角度调整，不会因为硬约束导致管路表面被夹伤，也不会因为长期的交变拉扯导致固定点松脱。锁止横销和环体端部的配合采用间隙配合，安装时不需要额外的工具敲击，手动推入即可完成锁止，横销端部做了圆弧导角，穿入时不会刮伤环体的配合孔壁，多次拆装也不会出现配合间隙过大导致的锁止失效问题。

设计过程中首先要匹配4.5mm的目标管外径，环体的内圈直径做了0.1mm的正公差预留，既可以保证管件能够顺利穿入环体内部，又不会因为间隙过大导致夹持后管路出现窜动。环体所用的圆钢直径经过反复校核，既要保证足够的结构强度，在承受管路最大拉扯力时不会出现塑性形变，又要控制整体的结构尺寸，避免整体结构过大占用过多安装空间。两个环体的嵌套位置做了贴合度优化，嵌套接触的面做了小平面铣削处理，保证两个环体在锁止状态下是面接触而非线接触，长期受力时不会出现环体互相切割的磨损问题。横销的长度刚好贯穿两个环体的配合孔，两端不会突出环体外表面，避免安装后突出部分刮伤周边的线束或者操作人员的手部。

从安装边界来看，这款管钳的整体外轮廓最大宽度不超过15mm，安装时只需要在固定基座上预留对应环体穿过的安装孔即可，不需要额外的固定座或者安装支架，环体自身穿过安装孔后通过自身的结构形变完成和基座的固定，不需要额外的螺栓、螺母等紧固件，大幅减少了安装所需的配件数量。在通讯设备内部的光纤保护管固定、小型自动化设备的气动气管固定、家用电器内部的线束套管固定这类场景中，这类无突出结构的小尺寸管钳，不会影响设备内部的气流流通，也不会因为设备运输过程中的振动产生松动异响。和传统的尼龙扎带相比，这款金属材质的管钳可以在更高的温度环境下使用，不会出现老化脆断的问题，夹持力也不会因为使用时间增长出现衰减，适合在需要长期免维护的固定场景中使用。和螺钉压紧式的管夹相比，这款管钳没有零散的小零件，安装过程中不会出现零件掉落至设备内部的风险，在精密电子设备的装配线上使用时，能有效降低装配过程中的异物风险。

在实际建模过程中，环体的弯折半径是设计的核心参数，弯折半径过小会导致弯制过程中圆钢外侧出现拉伸裂纹，内侧出现褶皱，影响整体的结构强度；弯折半径过大会导致整体结构尺寸变大，无法适配狭窄的安装空间。横销和环体配合孔的同轴度公差控制在0.05mm以内，保证横销可以顺利穿入，同时不会出现过大的配合间隙导致锁止后环体出现晃动。环体的表面处理采用哑光镀锌处理，既可以提升金属的防锈能力，又不会因为表面过于光亮在设备内部产生光线反射，影响设备内部的视觉检测工序。整体结构没有复杂的曲面特征，所有特征都可以通过弯制、钻孔、铣削等常规加工工艺实现，适合批量冲压弯制生产，加工成本低，品控稳定性高，在小直径管路固定领域有着非常广泛的适配空间。
