工程网络用双螺纹入口耐压舱体结构

　　在工业测控网络的布设场景中，这类耐压舱体是水下、地下管廊、高压工况环境下传感单元布设的核心承载部件，很多刚接触工业传感布设的设计人员容易忽略舱体接口与承压边界的匹配性，导致后期运维出现渗漏、信号传输中断的问题。这款舱体的公称直径设定为150mm，这个尺寸是综合考量了常规工业传感单元的安装空间、线缆弯折余量以及现场布设的开孔适配性确定的，既不会因为直径过大造成安装空间浪费、承压冗余过高带来的成本抬升，也不会因为内部空间局促导致传感器装调困难、线缆挤压破损。承压上限设定为0.6MPa，对应水下60米左右的静水压，或是常规工业密闭管路、管廊内的常规压力工况，覆盖了绝大多数户外工业传感网络的布设压力区间，设计时没有盲目追求更高承压等级，而是针对目标工况做了壁厚的优化，端盖与筒体连接的螺栓排布采用了圆周均布的8组螺栓连接结构，螺栓预紧力的计算按照0.6MPa工况下1.5倍的安全系数取值，搭配端面的密封槽结构，可适配O型圈或是平垫片密封，避免压力波动下的密封失效问题。

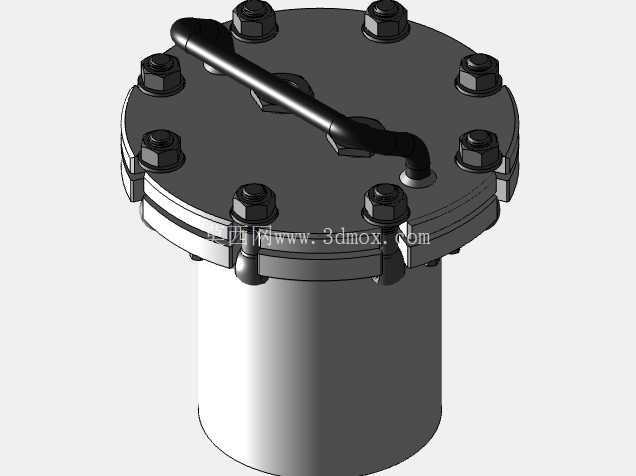

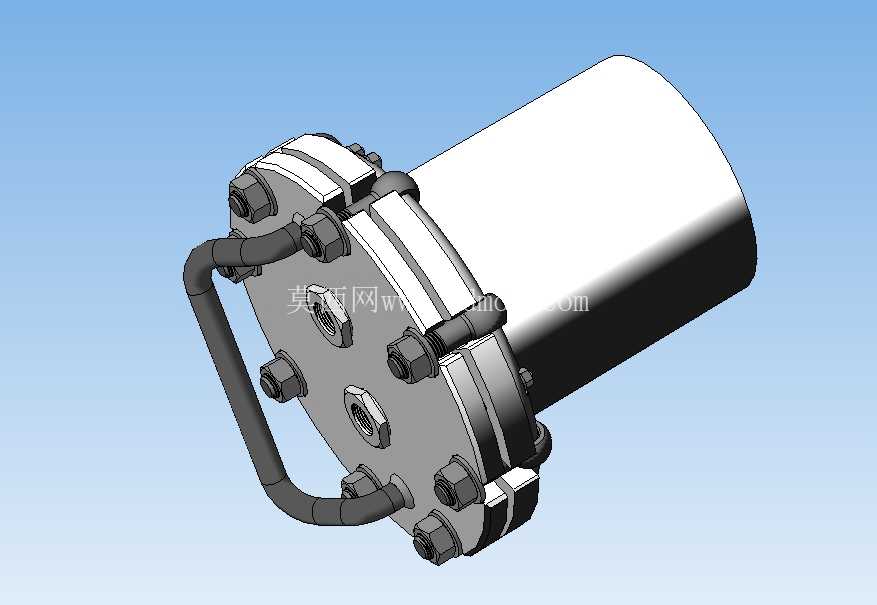

　　双螺纹入口采用1寸与1又2分之一寸的管螺纹规格，这个搭配是经过多轮现场工况验证的：大尺寸接口可作为主线缆穿入通道，适配多芯传感线缆或是带接头的预制线缆直接穿入，无需现场做接头拆解重做，小尺寸接口可作为泄压、备用线缆穿入或是外接气路校准的通道，两个接口均采用外螺纹加焊接补强的结构与端盖连接，避免螺纹根部应力集中导致的开裂问题，接口处还预留了弯管接头的安装空间，图中配置的弯管结构可引导线缆走向，避免线缆在接口处出现直角弯折导致的护套破损、线芯断裂。筒体部分采用圆柱形结构，一方面圆柱形壳体在承压工况下的应力分布最为均匀，不会出现方形壳体的角部应力集中问题，另一方面圆柱形结构在做三维建模时可通过旋转特征快速生成主体，后续做工程图出图、有限元承压仿真时也能减少网格划分的复杂度，提升设计迭代效率。端盖处除了两个穿线接口外，还预留了多个不同规格的螺纹安装孔，这些孔位可根据实际使用需求外接压力传感器、温度传感器或是排气阀，无需在现场对端盖做二次钻孔攻丝，避免破坏原有密封结构。

　　安装边界上，这款舱体可通过端盖圆周的螺栓孔直接对接安装面，也可通过筒体侧面加装抱箍支架完成固定，筒体长度可根据内部搭载的传感器数量、线缆预留长度做灵活调整，当前模型的筒体长度适配单台多参数传感单元的安装需求，内部预留了30mm的线缆盘绕空间，方便后期检修时拉出传感器做校准，无需将整段线缆全部抽出。在实际工程应用中，这类舱体常被用于地下综合管廊的环境监测网络、水库大坝的渗压监测网络、近海养殖区的水质监测网络中，作为传感单元的防护外壳，隔绝外部高压、潮湿、腐蚀介质对内部电子元件的侵蚀，双接口的设计也让单舱体可同时搭载多类传感单元，减少现场布设的舱体数量，降低施工成本。

　　建模过程中，对螺纹连接部分做了简化处理，保留了螺纹接口的安装尺寸与配合公差，没有绘制全牙型的螺纹特征，既保证了模型在装配时的干涉检查准确性，也避免了模型文件过大导致的装配卡顿，所有密封槽的尺寸、螺栓孔的位置度公差都按照机械设计手册的常规要求做了参数化设定，设计人员可直接调用模型修改尺寸参数，快速适配不同压力等级、不同接口规格的使用需求，无需从零开始搭建模型。端盖与筒体的配合面采用了止口定位结构，安装时可快速完成同轴度对中，降低现场安装的操作难度，也能避免螺栓预紧时端盖出现偏移导致的密封压合不均匀问题，弯管接头与接口的连接采用了球面密封结构，可适应一定角度的安装偏差，在现场布设出现线缆走向偏差时，可适当调整弯管角度，无需重新加工接头。
