丙烷装卸加注工位管路集成装置

　　这套装置面向液化丙烷场站的装卸作业场景设计，主要解决固定加注工位的软管收纳、管路通断控制、介质输送路径规整的实际需求，常见于工业燃气充装站、厂区丙烷集中供气接驳点、危化品仓储装卸货位这类需要频繁对接丙烷储运容器的作业点位。日常作业中，操作人员需要频繁将加注软管对接槽车、移动储气钢瓶组或者厂区用气支管，传统无规整的管路布置容易出现软管拖地磨损、阀门布局零散操作动线长、管路应力集中导致接头泄漏的问题，这套集成式结构就是针对这些现场痛点做的整合设计。

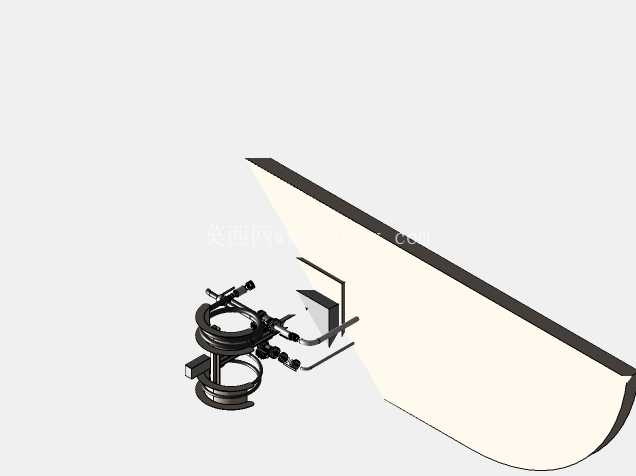

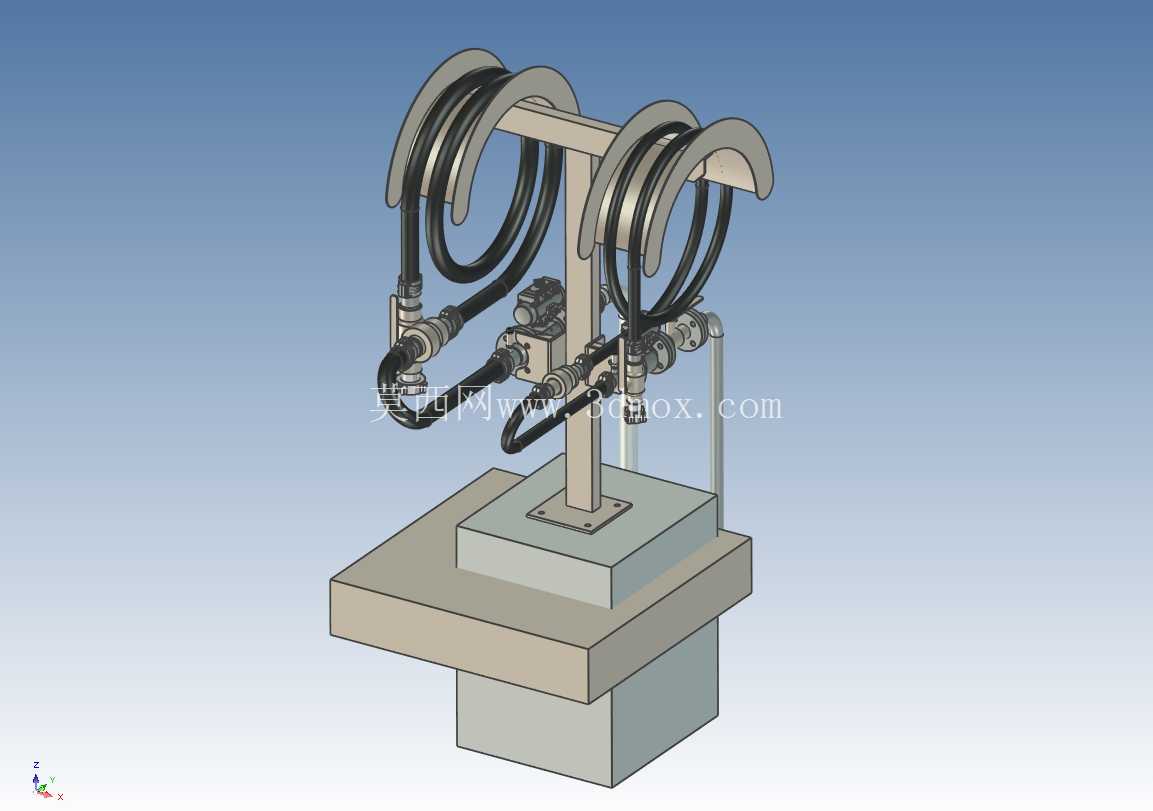

　　从结构布局来看，装置采用立式立柱承载结构，底部设置两层阶梯式混凝土配重安装基座，下层基座直接与场站地面做预埋固定，上层台板用于安装阀组与立柱支撑件，整体安装 footprint 控制在1.2米见方的范围内，立柱顶端高度距安装地面约1.8米，刚好匹配成年人站立操作的视线与手臂操作高度，不需要额外登高或者俯身操作阀门。顶部对称布置两组弧形软管导向架，配套的高压橡胶加注软管自然盘绕在导向架的弧形槽内，每组软管预留的作业伸展长度可达8米，能够覆盖工位周边半径7米内的接驳点位，不需要额外移动装置本体就能完成不同停靠位置的容器对接，作业完成后软管可以顺着弧形导向架自然盘回收纳，不会出现软管弯折死折、外层胶被地面尖锐物划伤的情况，有效延长高压软管的使用寿命。

　　阀组部分全部集成在立柱中部的安装台面上，包含手动截止阀、紧急切断阀、压力检测接口、介质过滤组件，所有阀门的操作手柄都朝向操作人员站立的一侧，操作间距预留了足够的戴防护手套操作的空间，不会出现操作相邻阀门时互相干涉的问题。管路连接全部采用锥面密封的硬管衔接，硬管沿立柱侧壁排布并做管卡固定，避免管路悬空产生的振动疲劳，软管与硬管的过渡位置设置了防折弯弹簧护套，减少软管反复弯折位置的应力集中。设计过程中重点考虑了丙烷介质的低温特性与易燃易爆属性，所有过流部件都选用适配丙烷介质的铸钢与不锈钢材质，密封件采用耐低温丁腈橡胶材质，避免长期接触丙烷介质出现溶胀失效。整体结构没有采用复杂的电控元件，全部依靠手动阀组实现操作，适配燃气场站的防爆要求，不需要额外布设防爆供电线路就能投入使用，降低了场站的改造投入成本。安装时只需要按照基座的预埋螺栓孔位做好地面固定，对接好入口端的丙烷主管路，完成气密性试验后就能投入使用，日常维护只需要定期检查软管外层老化情况、阀组密封面泄漏情况、接头紧固力矩即可，维护点全部外露在可视范围内，不需要拆解结构就能完成常规检查作业。

　　相较于分散布置的管路阀门，这种集成式结构把工位所需的全部功能部件整合在单一安装基础上，减少了现场管路焊接的工作量，也避免了多段管路连接带来的潜在泄漏点，同时规整的软管收纳方式也让工位现场的作业通道保持畅通，减少人员绊倒、软管被作业车辆碾压的安全隐患。在实际工况适配性上，装置的额定工作压力匹配常规丙烷储运系统的1.6MPa压力等级，软管通径选用DN25规格，能够满足每小时30立方米的丙烷输送流量要求，适配多数中小规模丙烷装卸工位的作业流量需求。
