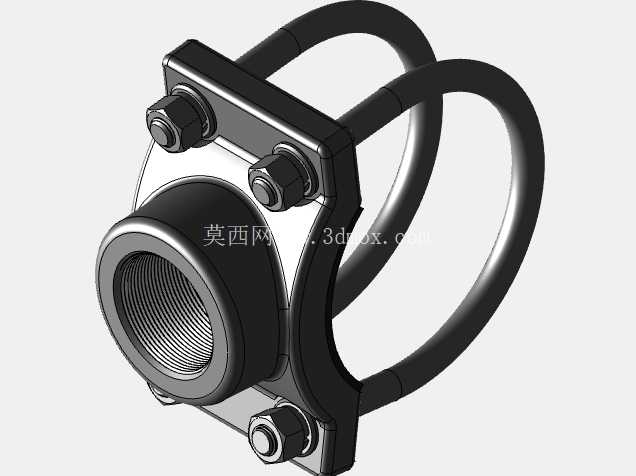

符合GOST标准的法兰式工程管网连接鞍座

　　在市政管网改造、工业流体输送系统的支线接驳作业中，经常会遇到在已铺设的主管道上引出分支管路的需求，这类作业如果采用传统断管加装三通的方式，不仅需要关停对应管段的介质输送，施工周期长，还会对原有管道的结构强度造成不可逆的损伤，带法兰的工程管网鞍座正是为解决这类现场施工痛点开发的管路连接部件。这款鞍座适配符合GOST 5525-88标准的SF125型主管道，设计阶段就充分考虑了现场带压作业的安装可行性，不需要对主管道进行截断处理，只需要在主管道对应位置开出匹配分支通径的孔位，将鞍座的弧形抱合结构贴合在主管道外壁，通过两侧的紧固螺栓组件施加均匀的夹紧力，就能实现分支管路与主管道的可靠连通，大幅降低管网改造的施工成本与停机影响。

　　从结构设计来看，鞍座的主体分为三个核心功能段：与主管道贴合的弧形抱卡部分、中间的密封过渡腔体、以及末端的法兰连接端。弧形抱卡的内曲面弧度完全匹配SF125型管道的外壁曲率，加工时严格控制曲面的轮廓度公差，保证抱卡与管道外壁能够实现面接触，避免局部应力集中造成管道损伤，同时为密封件提供均匀的压紧基础。两侧的紧固螺栓采用对称排布设计，安装时可以按照对角顺序逐步拧紧，让抱卡对管道的夹紧力均匀分布，防止单侧受力导致的密封偏移或者管道变形。中间的过渡腔体采用流线型的流道设计，介质从主管道进入分支管路时不会形成明显的涡流区，降低管路的局部压力损失，减少介质输送过程中的能耗，同时避免杂质在腔体内部沉积造成管路堵塞。末端的法兰连接端出口直径为50mm，采用标准法兰的螺栓孔排布设计，能够直接与同通径的法兰管道、阀门或者其他流体设备直接对接，不需要额外加工转换接头，法兰端面加工有标准的密封槽，可以适配橡胶垫片、金属缠绕垫片等多种常用密封件，满足不同压力等级、不同介质工况的密封需求。这款鞍座的主管道适配通径为125mm，安装时不需要对主管道进行大范围的表面处理，只需要清理开孔位置周边的锈蚀、油污，保证密封面贴合平整即可，整体结构紧凑，安装完成后沿主管道径向的突出尺寸控制在合理范围内，不会占用过多的管廊安装空间，即使在空间局促的地下管井、厂房架空管路场景下也能顺利完成安装。

　　在密封结构设计上，鞍座与主管道接触的位置配备了适配弧形面的专用密封垫，密封垫的形状完全贴合抱卡内曲面与主管道外壁的贴合轮廓，当螺栓拧紧到额定扭矩时，密封垫会产生均匀的弹性变形，填充抱卡与管道外壁之间的微小间隙，即使管道外壁存在轻微的锈蚀或者尺寸偏差，也能保证连接位置的密封可靠性，避免介质泄漏。考虑到工程管路的长期使用需求，鞍座的整体结构做了等强度优化，各个部位的壁厚根据受力情况做了差异化设计：法兰连接端因为要承受对接管道的重量以及管路振动带来的交变载荷，壁厚做了适当加强；抱卡部位在保证夹紧强度的前提下，去除了非受力区域的多余材料，既降低了整体重量，也减少了材料成本。

　　在实际工程应用中，这类鞍座广泛适用于给排水管网、低压工业输水管道、循环冷却水管网的分支接驳作业，相比传统的三通连接方式，安装效率可以提升60%以上，尤其适合在不停输的带压开孔作业中使用，能够最大程度降低管路改造对生产、生活供水的影响。建模过程中，对各个部件的配合公差做了精准还原：螺栓与抱卡安装孔的间隙配合公差、法兰端面的平面度要求、密封槽的尺寸精度都完全符合对应的工程标准，模型中完整还原了紧固螺栓、螺母的细节结构，法兰端面上的螺栓孔位置、孔径尺寸都严格按照50mm通径法兰的标准参数制作，弧形抱卡的曲面曲率完全匹配125mm通径管道的外壁尺寸，能够直接用于工程安装的干涉检查、施工方案模拟，也可以作为同类管路配件设计的参考原型，帮助结构设计人员快速完成类似产品的方案迭代，减少重复建模的工作量。
