SF150型工程管网抱箍式法兰连接鞍座

在市政输水干线、厂区工艺循环水管网、长距离流体输送管线的改扩建作业中，经常会遇到在已投用的主管道上新增分支管路的需求，若采用传统断管加装三通的施工方案，不仅需要排空管内介质、切断主管路，还会造成全线停产停工，带来极高的施工成本与时间损耗，而这款适配GOST 5525-88标准的鞍式连接座，正是为解决这类不停输分支接驳场景设计的专用管路连接件。

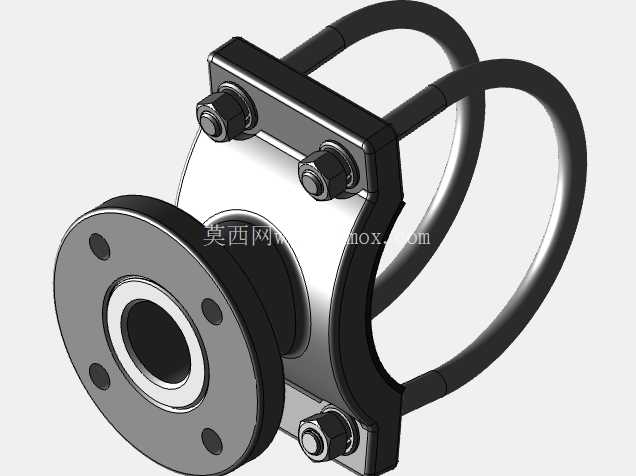

从实际安装逻辑来看，该鞍座采用上下对夹的抱箍式结构，下半部分为适配主管外径的弧形卡箍，上半部分集成了带法兰接口的分支基座，安装时无需切断原有主管，仅需在主管对应位置开出与分支通径匹配的孔位，将上下抱箍包覆在主管外壁，通过四组对称布置的六角螺栓施加均匀预紧力，即可将整个鞍座牢牢固定在主管管壁上，抱箍与主管接触的弧面加工精度严格匹配SF150型主管的外圆弧度，配合接触面的密封结构，可在150毫米通径的主管上实现稳定的密封连接，避免接驳位置出现介质渗漏问题。

分支端采用标准法兰连接结构，法兰出口直径为50毫米，法兰端面的螺栓孔按照对应压力等级的标准规范均匀布置，可直接与同规格的法兰管道、阀门或者调压设备直接对接，无需额外加工转换接头，大幅降低现场施工的配件准备难度。抱箍部分采用双侧U型弯管结构作为抱紧受力件，相比传统的板式抱箍，这种圆管弯制的抱紧臂在同等重量下具备更好的抗形变能力，当管道内出现压力波动、水锤冲击时，U型臂可通过微小的弹性形变吸收冲击载荷，避免螺栓因瞬间冲击力出现松动，长期运行的可靠性更优。

在设计建模过程中，需要重点把控几个核心尺寸边界：首先是抱箍内弧面的曲率半径，必须与150毫米通径的SF系列标准管道外径完全匹配，若弧面半径存在偏差，安装后会出现局部接触应力过大或者密封面贴合不严的问题，轻则造成渗漏，重则会在长期载荷下损伤主管外壁；其次是法兰端面与主管轴线的垂直度，若法兰面存在倾斜，对接分支管路时会产生额外的装配应力，长期运行下容易在焊缝或者法兰密封位置出现疲劳失效；再者是抱紧螺栓的孔位同轴度，上下抱箍的螺栓孔必须保持严格同轴，否则安装时螺栓会受到剪切力，达不到设计要求的预紧力矩，甚至会在紧固过程中造成螺栓断裂。

从应用场景拓展来看，这类鞍座不仅可用于供水管网的分支接驳，在压缩空气管网、低压燃气管网、工业循环水系统的改造中都可适用，只要匹配对应主管的外径规格与分支法兰的压力等级，就能实现快速不停输接驳。建模时还需要考虑实际安装的操作空间，螺栓的布置位置要预留足够的扳手操作间隙，法兰端的螺栓孔位置要避开抱箍的加强筋结构，避免现场安装时出现工具无法就位的问题。整个部件的结构没有复杂的异形曲面，所有配合面均采用规则的机加工特征，在三维建模时可通过旋转、拉伸、阵列等基础特征完成，重点需要校验各个配合位置的干涉情况，确保抱箍合模后、螺栓紧固过程中不会出现零件间的干涉，同时要核算抱紧状态下的接触应力分布，确保密封面的压应力均匀覆盖整个密封区域，避免出现局部密封失效的问题。对于管网设计人员来说，这类标准鞍座的三维模型可直接嵌入到整体管网的装配模型中，用于校验分支管路的安装空间、对接尺寸，提前预判施工中可能出现的干涉问题，减少现场施工的整改工作量。
