多工位管线排布停车工位支撑结构

这套结构主要应用于室内集中式停车区域的管线集成布设场景，解决传统停车区域水电、气路管线零散排布、易被车辆剐蹭、后期维护动线混乱的痛点。从实际落地场景来看，这类结构多适配长排式并列停车工位，常见于商用立体停车区地面层、企业内部专用停车区、车辆维保工位集群区域，可同时为每个车位提供独立的介质输送接口，避免管线横跨通行区域带来的安全隐患。

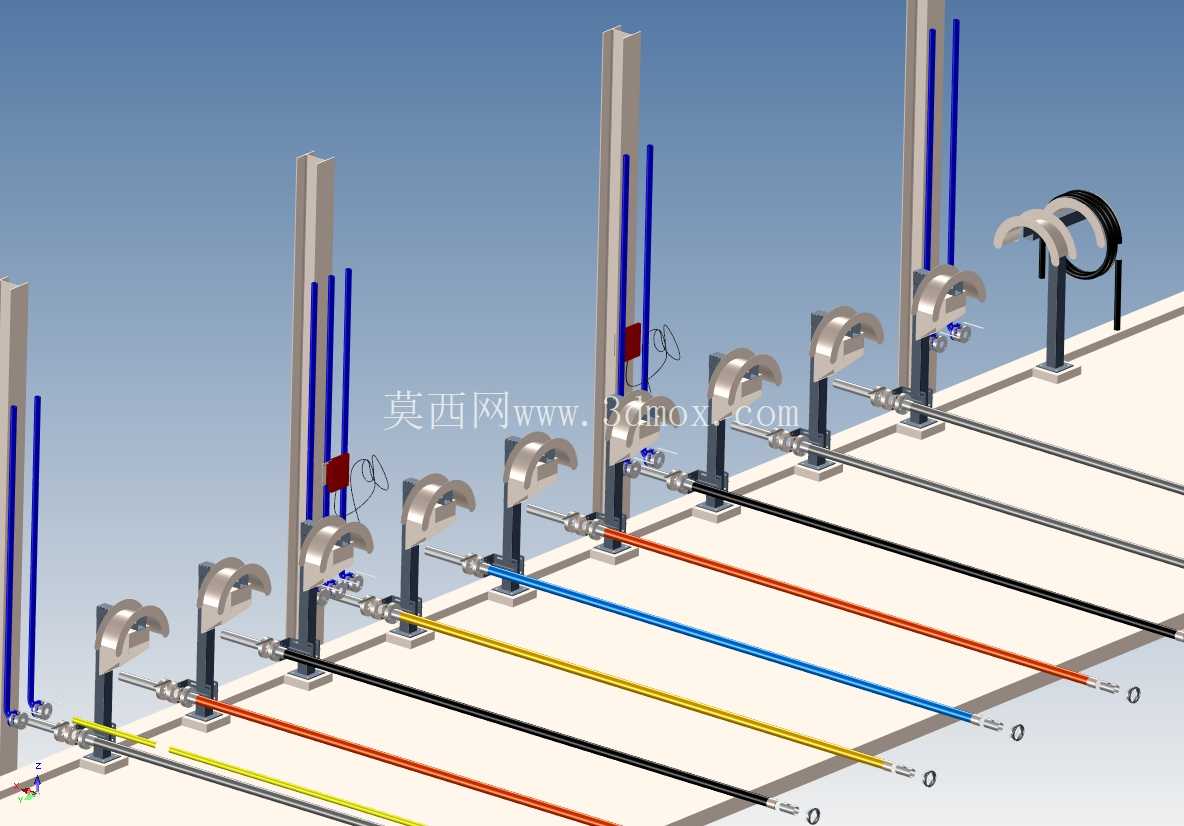

从功能特性上看，整套结构采用等间距并列排布逻辑，每个独立工位单元都配置独立的竖向支撑立柱，立柱上预留多组管线固定点位，可同时容纳不同介质的管路布设——图中可见的彩色管路分别对应不同输送介质，包括高压气路、低压供电穿线管、控制信号线路、清洁供水管路等，每路管线在对应工位位置都预留终端接口，可直接对接停车后的车辆清洁、胎压检测、应急供电等使用需求，无需额外临时拉扯跨区域管线。

设计思路上，整套结构优先考虑安装容错性与后期维护便捷性，竖向立柱采用标准型材拼接逻辑，底部通过膨胀螺栓与混凝土地面固定，固定点位预留水平调节余量，可抵消地面铺装的平整度误差，保证立柱垂直度偏差控制在安装允许范围内。横向走管采用分层布设逻辑，不同介质的管路分上下层排布，强电线路与流体管路之间预留足够安全间距，避免管路渗漏引发的电路安全问题；每个工位的管路接口都设置独立控制阀门，单工位维护时可单独切断对应介质供给，不影响相邻工位的正常使用。

从安装边界尺寸来看，单组工位的横向占用宽度适配常规小型乘用车的停车宽度，立柱安装位置位于车位侧方边界外150mm处，不会占用车辆开门的操作空间，也不会影响驾驶员的停车视线；竖向立柱的总高度控制在2.2m，既满足成年人站立操作接口的高度需求，也不会触碰常规小型车的车顶高度，避免车辆进出时发生剐蹭。整套结构的横向总长度可根据实际工位数量灵活拼接，标准单元模块的长度适配单个车位宽度，现场安装时可根据场地实际可用长度增减单元数量，无需对整体结构做大规模改动。

结构细节上，每个工位的终端接口位置都设置弧形防护挡板，避免车辆停靠时边角直接碰撞管路接头，挡板采用圆弧过渡设计，即使发生轻微剐蹭也不会对车辆漆面造成硬损伤。管路固定采用快装式管夹，后期更换管路时无需拆卸整体支架，只需松开对应管夹即可完成局部管路更换，大幅降低后期维护的工时成本。走管路径上特意避开了车辆轮胎的碾压区域，所有横向管路都沿立柱侧方的支架排布，距离地面预留足够高度，即使车辆停靠时出现小幅偏移，也不会碾压到管路结构。

从实际使用的适配性来看，这套结构可根据不同场地的使用需求调整管路配置，比如在新能源车辆占比较高的停车区域，可在预留点位加装充电接口模块，无需重新改动整体支架结构；在以维保为主要功能的工位区域，可替换为高压油路、废油收集管路等适配维保作业的介质管路，结构本身的通用化预留设计可覆盖多数停车相关场景的管线布设需求，无需针对每个场景重新设计支撑结构，大幅缩短项目的设计与安装周期。
