带法兰连接结构的输水管道流体分析模型

在民用供水、工业循环水输送、暖通空调管路系统等场景中，带法兰连接的直段管道是最基础也最常用的流体输送单元，这类构件的内部流场稳定性直接关系到整个管路系统的运行效率与密封可靠性。很多刚接触管路设计的工程师容易忽略直管道段的流场细节，默认直管段不存在压损与温度梯度，但实际工程中，当管内输送存在温度差的液态介质时，法兰连接位置的结构突变、管壁与介质的换热作用，都会在管段内部形成可观测的压力与温度分布差异，这些数据是管路系统水力计算、保温层设计、法兰密封件选型的核心参考依据。

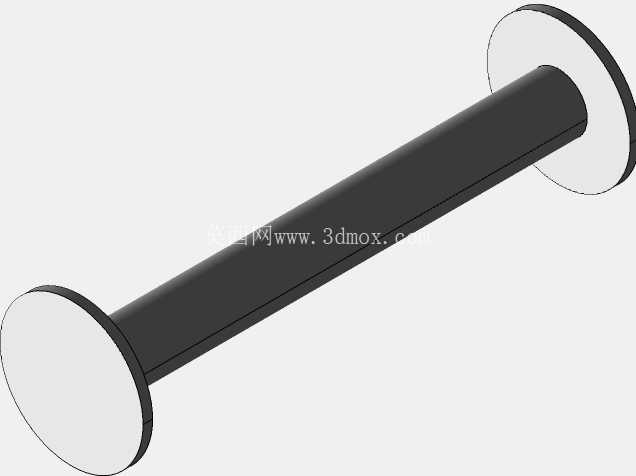

这个模型的设计初衷是为管路流体仿真提供标准化的几何载体，建模过程中优先还原了工程中最常用的平焊法兰连接结构，两端法兰的密封面采用全平面形式，匹配低压输水工况的常用密封形式，管段主体为等径直圆管，内壁做了理想光滑处理，排除管壁粗糙度对流场的额外干扰，方便仿真人员单独变量分析质量流量、入口介质温度对管内流场的影响。从安装边界来看，两端法兰的螺栓孔位置做了等距圆周阵列，完全匹配同公称通径的标准法兰安装尺寸，管段长度按照工程中常见的单根直管段定尺长度比例缩放，既可以单独作为直管路仿真单元使用，也可以直接和弯头、三通、阀门等其他管路元件模型装配，组成完整的管路系统仿真模型。

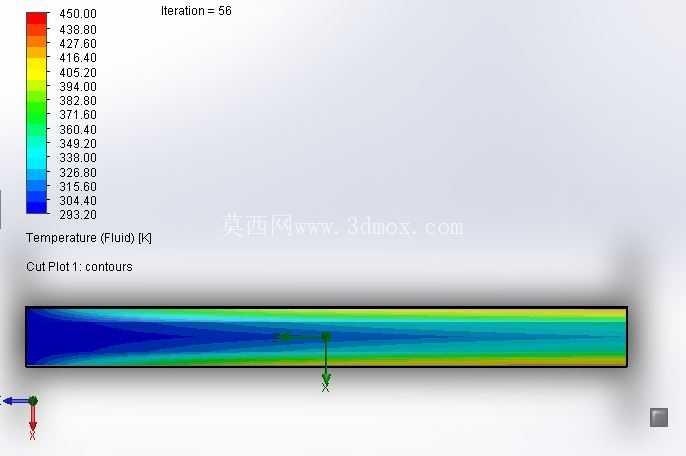

实际工程应用中，这类直管道的流体模拟结果可以解决很多现场实际问题：比如当输送高温热水时，通过仿真得到的管壁温度分布数据，可以精准计算不同管段位置的热损失量，指导保温层厚度的差异化设计，避免统一厚度保温带来的材料浪费或者局部保温不足的问题；通过管内压力分布数据，可以计算出该管段的实际沿程阻力损失，校核水泵选型的扬程余量是否足够，避免出现末端供水压力不足的情况；另外法兰位置的流场突变区域的压力数据，还可以用来判断法兰密封面是否会因为内部压力波动出现渗漏风险，提前对法兰的螺栓预紧力做出调整。

建模过程中特意省略了法兰的螺栓、螺母、密封垫片等细节零件，因为在流体仿真中，这些零件处于流场区域之外，不会对内部介质的流动产生影响，省略后可以大幅减少仿真计算时的网格数量，提升计算效率，同时保留的法兰端面与管壁的连接位置的圆角过渡，完全还原实际焊接工艺的结构形态，避免因为几何结构的尖锐棱角导致仿真计算时出现局部应力奇异或者流场畸变的问题。管段的内壁与外壁做了分离式的几何面划分，方便仿真时分别设置内壁的流固耦合边界、外壁的对流换热边界，不需要在仿真前再对几何面做额外的切分处理，能有效减少仿真前处理的工作量。

从结构设计的角度来看，这个模型的几何参数完全遵循管路设计的规范要求，管体的壁厚按照公称压力1.6MPa的常用输水管道壁厚取值，法兰的厚度、外径尺寸也和对应通径的标准法兰参数一致，不管是用来做流体仿真分析，还是用来做管路系统的装配干涉检查、管路排布的三维布局演示，都能直接复用，不需要再做尺寸调整。很多管路设计项目在前期方案阶段，都会用这类标准化的直管道模型快速搭建管路系统的三维布局，提前检查管路和周边设备、建筑结构的碰撞问题，同时结合流体仿真的结果，提前调整管道路径、管径参数，避免项目施工完成后才出现流场不满足使用要求的问题，减少后期整改的成本。
