液压管路连接接头参数化三维结构合集

　　在液压系统的管路布设场景中，接头作为不同管路段、管路与阀组、管路与执行元件之间的核心连接载体，其结构合理性直接决定整个液压回路的密封可靠性、压力损失水平以及后期维护的便捷程度。这套三维结构合集覆盖了常用液压接头的全系列典型构型，建模过程中完全参照实际液压管路的安装工况做结构还原，没有做脱离工程实际的简化处理。从实际应用场景来看，这类接头广泛分布在工程机械的液压支腿回路、工业设备的液压站供油管路、机床的液压夹紧单元管路、农业装备的液压操控回路中，不同工况下对接头的连接形式、密封结构、折弯角度都有差异化要求。

　　做结构设计时，首先要考虑的是安装边界的适配性：不同通径的接头对应不同的螺纹旋合长度，外螺纹接头的外露段长度要预留足够的扳手操作空间，避免安装时扳手与相邻管路或阀块表面发生干涉；弯角类接头的折弯半径要匹配管路的最小弯曲半径要求，避免管路装配时出现憋管、应力集中的问题，90度弯接、45度弯接的安装定位面要做同轴度校验，保证对接后管路不会出现额外的偏载力。从功能特性上看，不同密封形式的接头适配不同的压力等级，O型圈密封结构的接头在中高压回路中能实现稳定的端面密封，避免长期油压脉动下出现渗漏；锥面密封的接头无需额外密封件，依靠金属接触面的压紧变形实现密封，适合高温、密封件易老化的特殊工况；卡套式接头则方便现场管路的装配调整，不需要做焊接工序，适合设备现场的管路改装与维护。

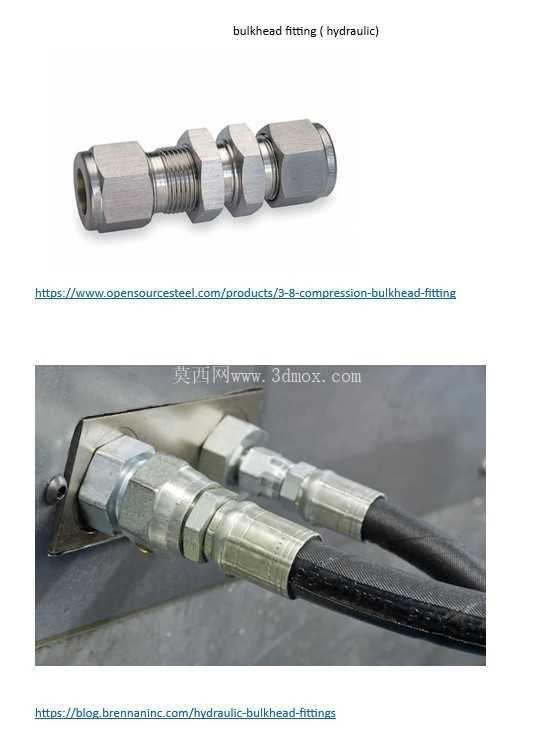

　　建模过程中，每一种接头的结构都做了参数化的特征处理，螺纹段的牙型、退刀槽尺寸、密封槽的深度与宽度、接头外六角的对边尺寸都参照通用液压元件的尺寸规范做对应，方便设计人员直接根据管路通径、工作压力、安装空间要求快速选型调用。在管路布局设计时，接头的安装位置要避开管路的应力集中点，比如管路靠近振动源的位置，要优先选用带缓冲结构的接头形式，避免设备运行过程中的振动传递到螺纹连接部位，造成螺纹松动、密封失效。针对不同的管路材质，接头的尾部连接结构也做了对应的结构区分，适配硬管连接的卡套结构、适配软管连接的扣压结构都做了细节还原，设计人员在做管路装配时，可以直接匹配对应的管路模型做干涉检查，提前排查安装时可能出现的对接偏差、空间不足等问题。

　　很多刚接触液压系统设计的人员，容易忽略接头的安装空间预留问题，比如在阀块的密集油口位置，选用过长的直接头或者尺寸过大的弯接头，会导致相邻油口的接头安装时互相干涉，不得不重新切割管路或者更换接头型号，拖慢整个设备的装配进度，这套合集里的每款接头都标注了对应的安装边界尺寸，包括接头装配后的总长度、最大外径、扳手操作所需的最小空间范围，在三维装配阶段就能完成空间校验，减少现场装配的返工率。另外，接头的流道结构也做了符合实际工艺的还原，内部流道没有做直角突变结构，而是采用平滑过渡的流道设计，减少液压油流经接头时的局部压力损失，降低系统的发热概率，这一点在大流量液压回路的设计中尤为重要，不合理的接头流道结构会造成额外的能耗损失，长期运行下还会在流道突变位置产生涡流，加速液压油的氧化变质。
