四缸发动机排气歧管结构设计方案

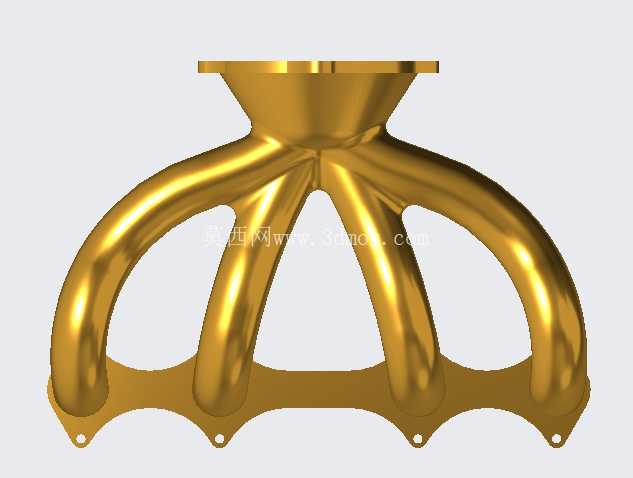

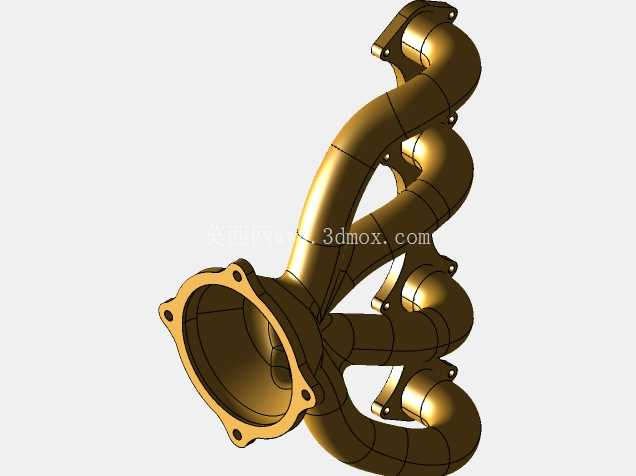

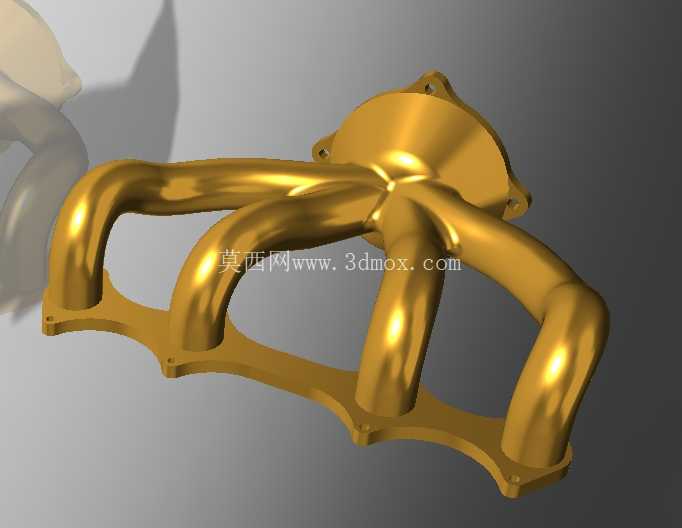

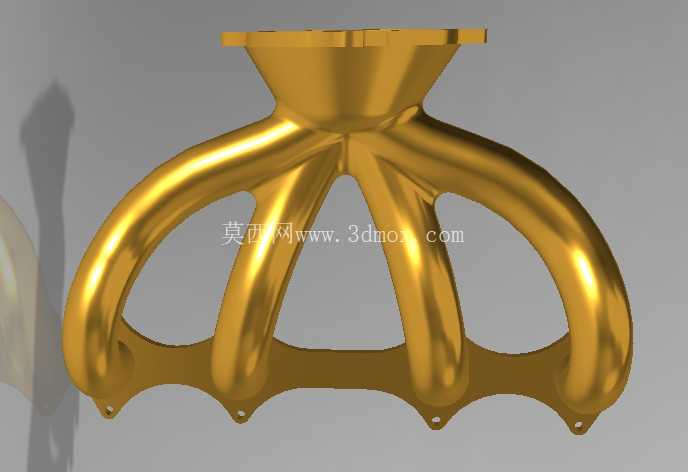

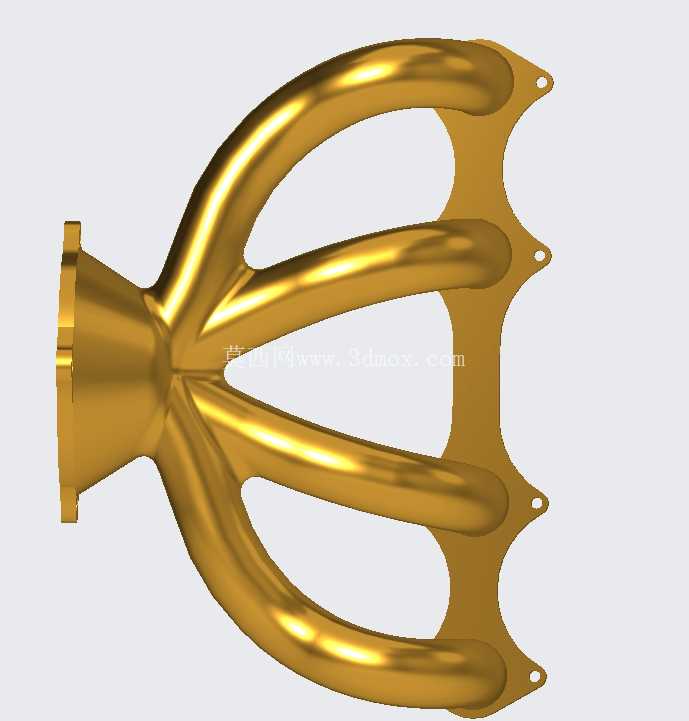

这款排气歧管的设计，核心围绕四缸自然吸气发动机的排气效率优化展开，首先要考虑的是各缸排气脉冲的互不干扰问题——四缸机的点火顺序通常为1-3-4-2，相邻点火气缸的排气支管如果长度差过大、或者交汇角度不合理，很容易出现排气背压互相干扰的情况，轻则降低充气效率，重则导致高转速区间动力输出迟滞，所以在管路走向排布时，特意将四个支管的交汇点设置在法兰安装面的中心上方位置，每一段支管的弯曲弧度都做了等长化处理，避免不同气缸的排气路径长度差超过设计阈值，保证各缸排出的废气能顺畅汇入总排气通道，不会出现气流对冲的紊流问题。

从安装边界来看，进气侧的法兰采用了一体化的四孔定位结构，法兰面的平面度公差需要控制在0.05mm以内，保证和缸盖排气侧结合时的密封性，避免高温废气泄漏，法兰上的四个安装孔位置完全匹配对应缸盖的排气口布局，孔位公差按照IT7级精度设计，安装时不需要额外扩孔调整，直接通过螺栓紧固即可，同时法兰边缘做了加厚处理，能承受长期高温工作下的热变形，不会因为反复热胀冷缩出现翘曲漏气的问题。出气侧的圆形法兰则用来连接下游的三元催化器或者排气头段，法兰上的三个固定耳做了圆弧过渡处理，避免应力集中导致的开裂问题，毕竟排气歧管工作时的温度可以达到近千度，热应力带来的疲劳损坏是这类部件最常见的失效形式。

管路部分的壁厚设计也做了针对性考量，管壁厚度统一设置为3mm，既可以保证结构强度，承受排气气流的冲击和振动，也不会因为壁厚过大导致整体重量超标，增加发动机舱的布置负担。每一段支管的弯曲半径都经过反复调整，没有出现过小的弯折角度，避免管路内部出现气流死区，减少排气阻力，同时管路外侧的弧度做了顺滑过渡，没有突兀的截面变化，保证废气在管路内流动时的流速稳定，尽可能降低排气背压。在四个支管的连接底座位置，还设计了一体化的连接筋条，把四个支管的根部连接成一个整体，既可以提升整体结构刚度，减少发动机工作时的共振问题，也能避免支管根部因为长期振动出现断裂的情况。

实际应用场景中，这类排气歧管多用于小排量四缸乘用车的动力系统，也可以适配同排量的通用小型汽油发动机，在改装领域也常作为动力升级的基础替换部件，设计时除了考虑性能表现，也兼顾了量产的工艺可行性，整体结构没有复杂的倒扣或者特殊曲面，不管是采用铸造工艺量产，还是通过弯管焊接的方式小批量制作，都有比较好的工艺适配性，不需要开发复杂的专用工装。在建模过程中，所有的曲面都做了G2连续处理，管路内壁没有多余的凸起或者台阶，避免实际生产时出现积碳堆积的问题，同时各个安装面的位置都预留了足够的操作空间，安装螺栓时工具可以顺利伸入，不会和周边的发动机附件出现干涉。另外，整个歧管的外形轮廓也充分考虑了发动机舱的布置边界，整体宽度和高度都控制在对应机型的预留空间范围内，不会和周边的防火墙、油液管路、线束等部件发生位置冲突，装车时不需要额外改动周边部件的位置。
