NX12设计的简易工装工作台结构件

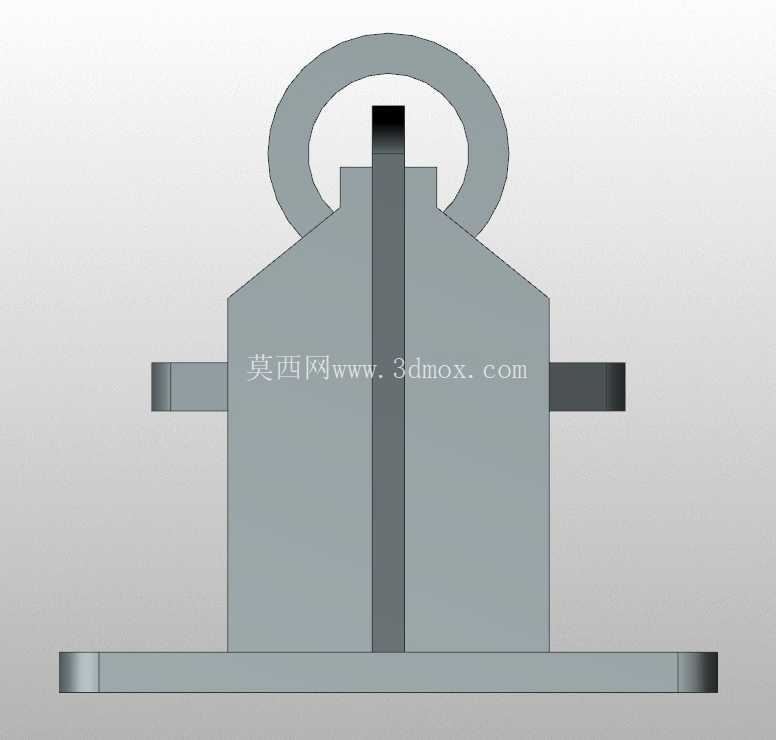

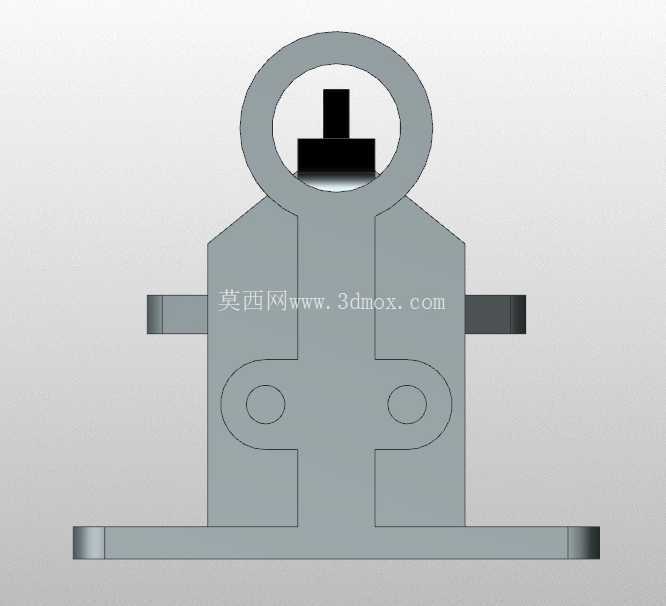

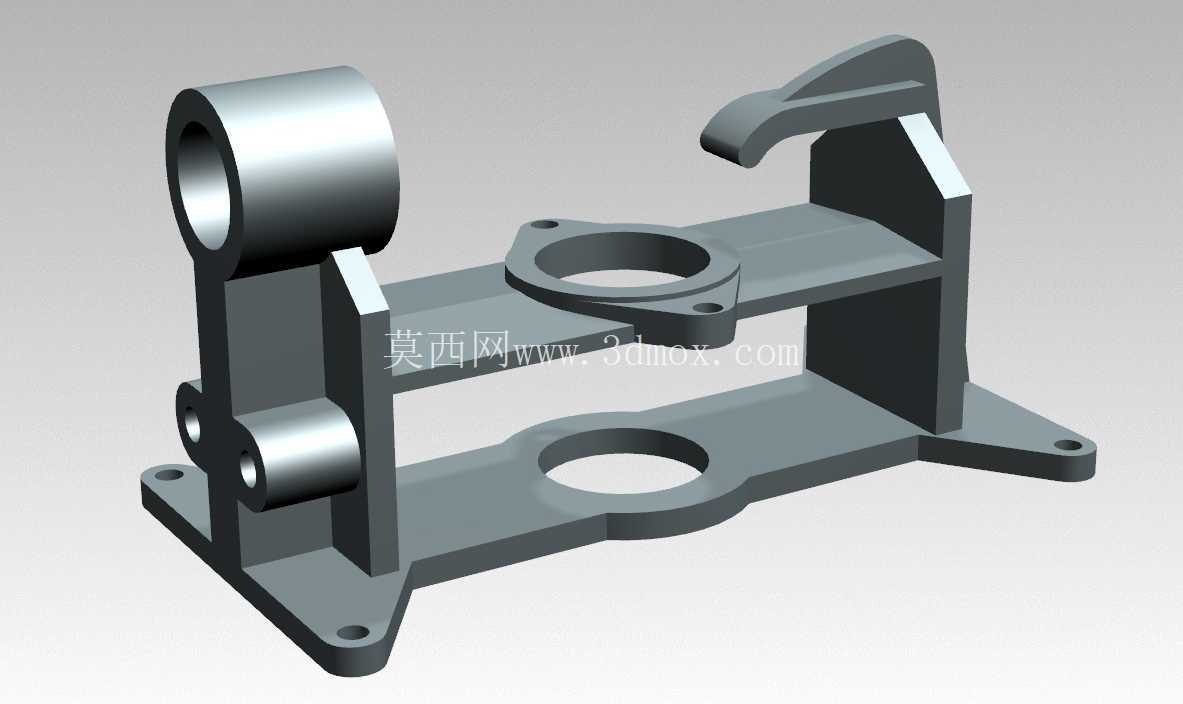

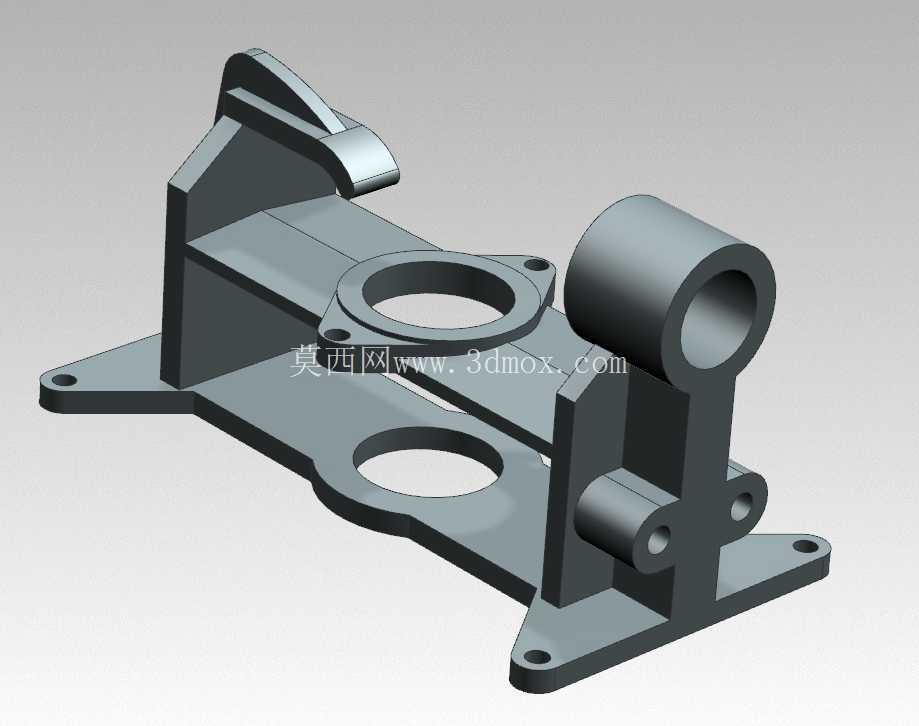

　　这款工作台结构件主要面向小型工位的工装搭载场景，常见于电子元器件预加工、小型零部件装配、实验室试样装夹这类对工位承载面有定制化安装需求的作业环境，区别于通用的重型钳工台，该结构更偏向轻量化的专用工装承载，适配小载荷、高精度定位的作业需求。从结构功能来看，左侧立式支撑上集成的两个同轴空心筒结构，是为穿装转轴类工装设计的铰接位，大直径筒可适配直径较大的铰接轴，用于搭载可翻转的作业模块，比如小型压装头、定位夹具摆臂，下方小直径筒可作为辅助定位轴的穿装位，或是用于穿装气路、电路的走线护管，避免管线在工装动作过程中出现剐蹭磨损。

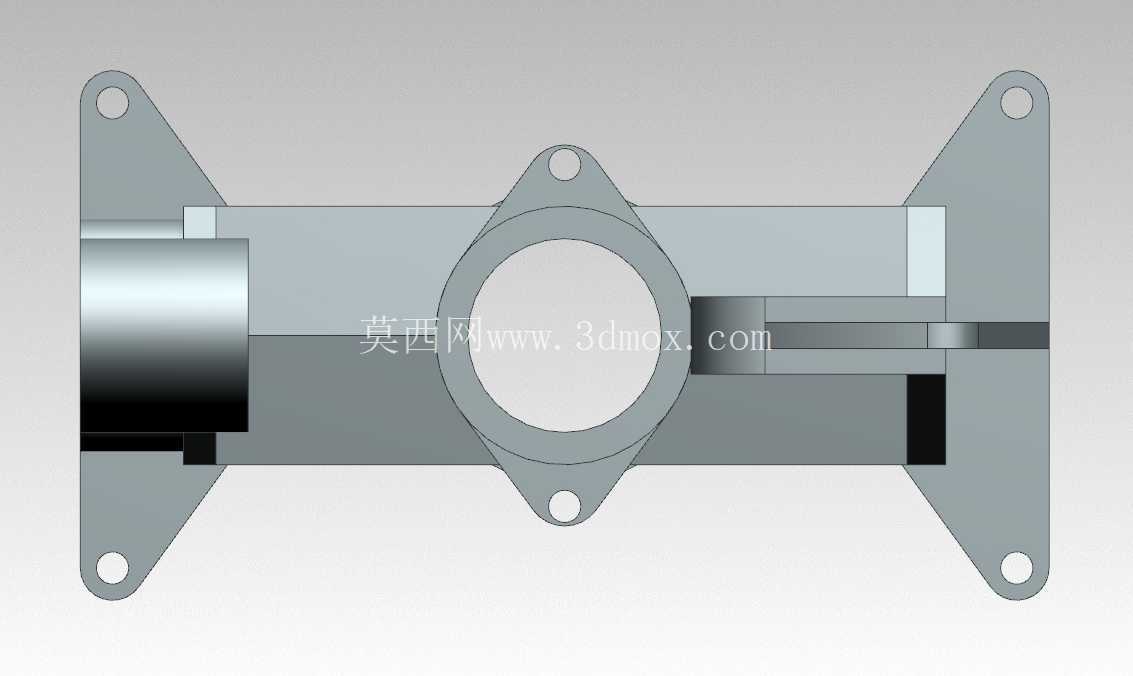

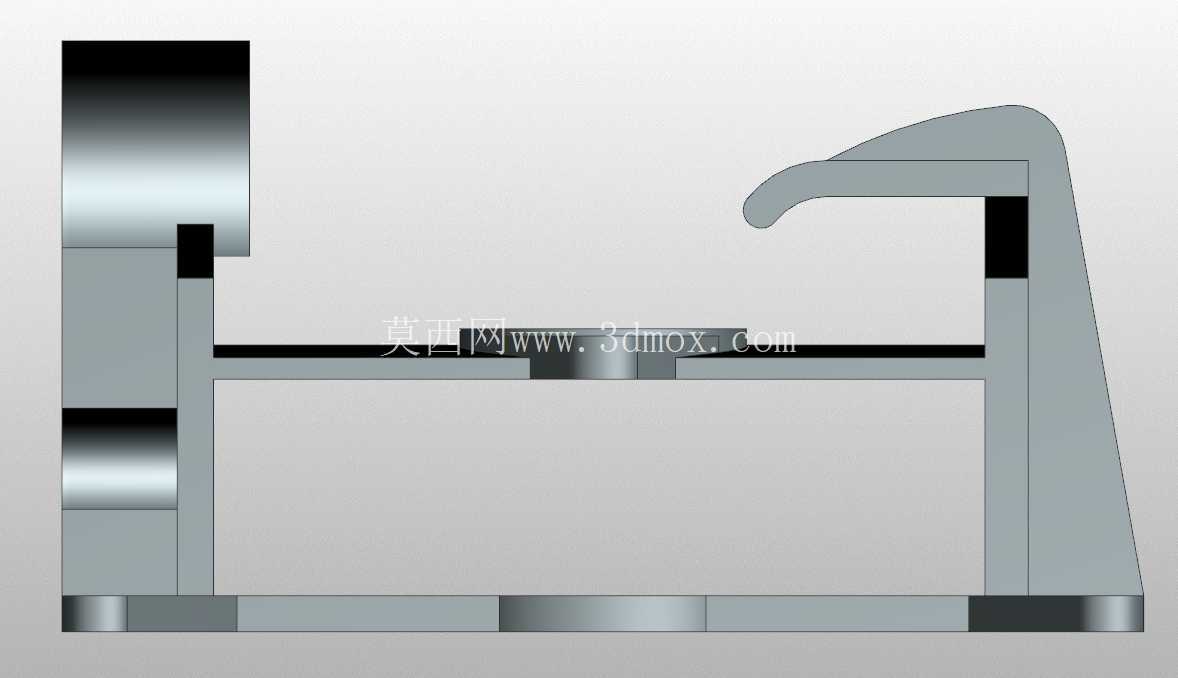

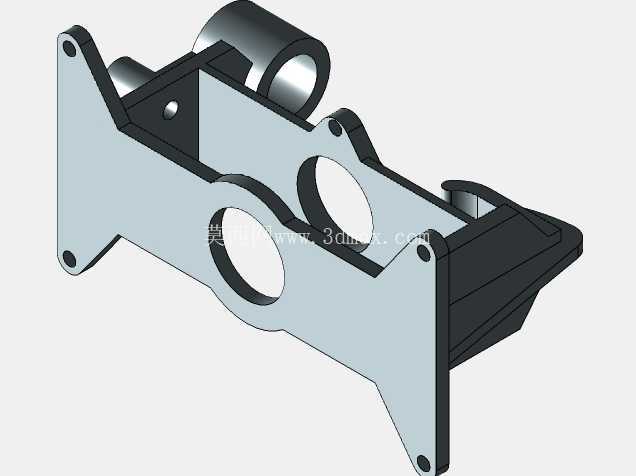

　　中部的两层水平支撑板是核心的安装基面，上层板带凸台的圆形安装孔，是为特定规格的圆形功能部件预留的定位安装位，凸台结构可以实现安装时的径向定位，省去装配时的找正步骤，孔周预留的两个小孔用于穿装紧固螺钉，保证部件安装后的连接刚性；下层板的圆形通孔为过孔设计，既可以减轻整体结构重量，也能为下方伸出的工装部件提供避让空间，避免作业过程中出现结构干涉。底部的安装底板向两侧延伸出带安装孔的支脚，安装孔采用沉头设计，可通过内六角螺钉将整个结构固定在作业台面或者设备机架上，支脚的延伸长度经过核算，保证整个结构在搭载额定载荷工装时不会出现倾覆，同时底板与立式支撑之间设置了三角加强筋，抵消工装作业时产生的侧向弯矩，避免支撑部位出现应力集中导致的结构变形。

　　设计过程中优先考虑了加工工艺性，所有的安装孔位都采用通孔设计，没有复杂的盲孔攻丝结构，板材折弯与机加工的工序衔接顺畅，不需要特殊的定制刀具即可完成加工，整体壁厚保持均匀，避免铸造或者铣削加工时出现壁厚差导致的变形问题。外形尺寸方面，整体横向跨度控制在小型工位的适配范围内，不会占用过多的台面空间，立式支撑的高度根据常规手工操作的作业高度设定，保证搭载工装后操作面处于人体工程学适配的高度区间，安装边界上，底部支脚的安装孔位间距符合通用小型工装的安装孔距标准，可以直接替换同类型的老旧工作台支架，不需要对原有安装台面进行二次打孔改造。

　　结构上的挂钩式凸起位于右侧立式支撑的顶部，主要用于悬挂作业辅助工具，比如镊子、小型扳手、气管接头这类常用小工具，减少作业过程中取放工具的移动距离，提升作业效率。整个结构没有多余的装饰性设计，所有的几何特征都服务于功能需求，棱边都做了小倒角处理，避免装配和使用过程中出现锐边划伤的情况，各个安装面的平面度公差按照工装安装的常规要求设定，保证搭载的功能部件可以保持稳定的定位精度，不会因为基面不平出现装配偏差。
