带叶轮结构的离心泵结构设计

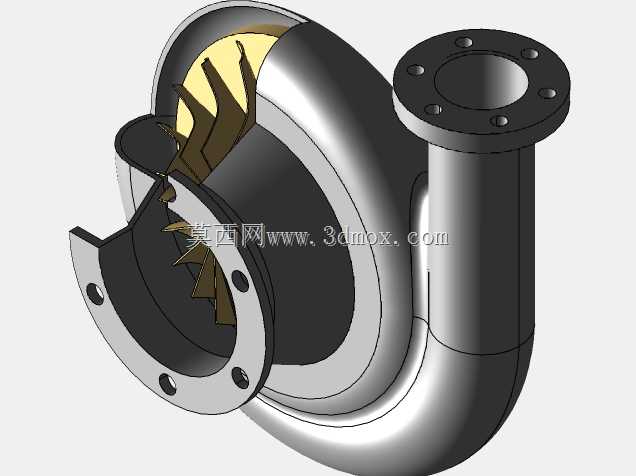

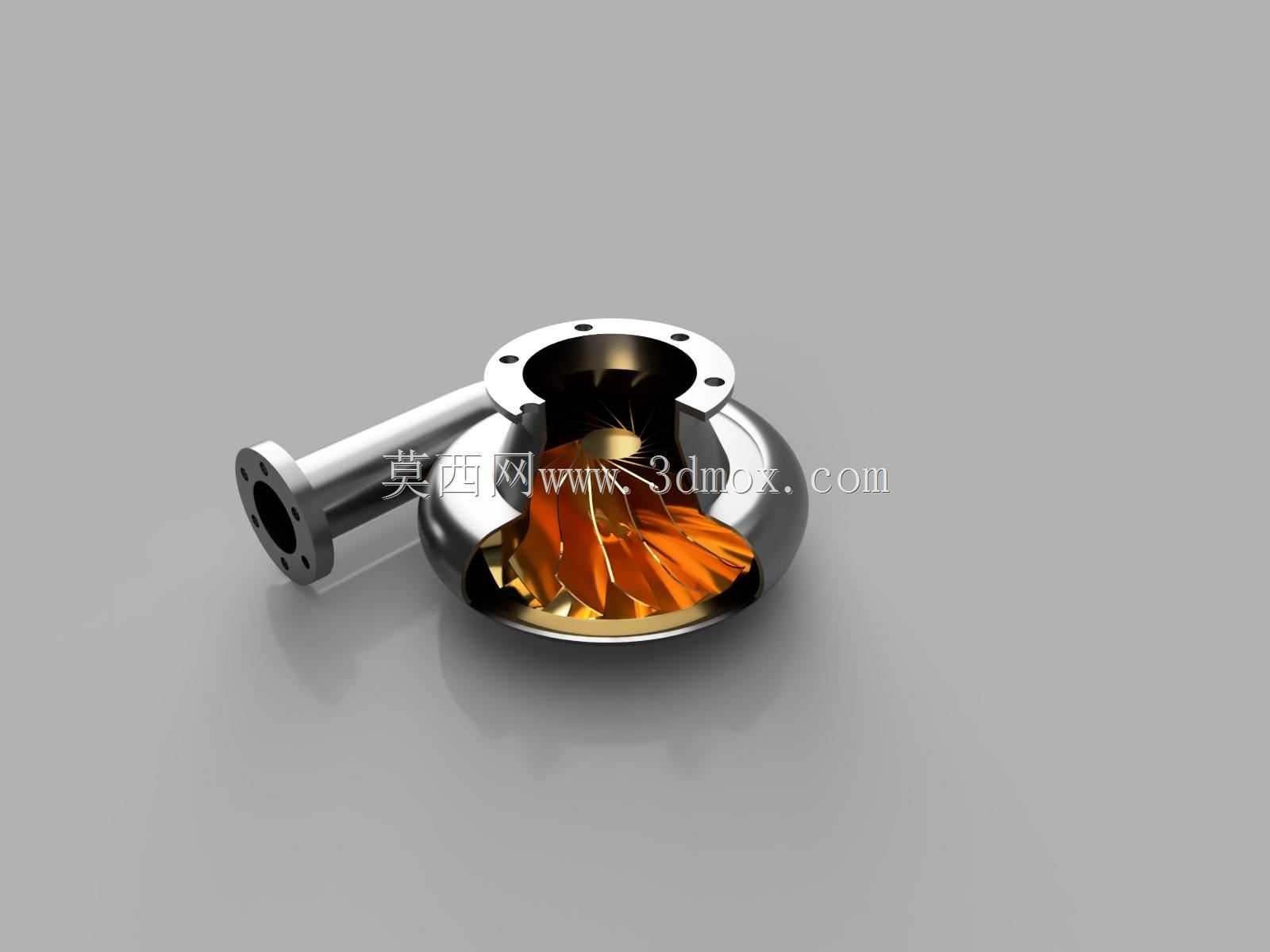

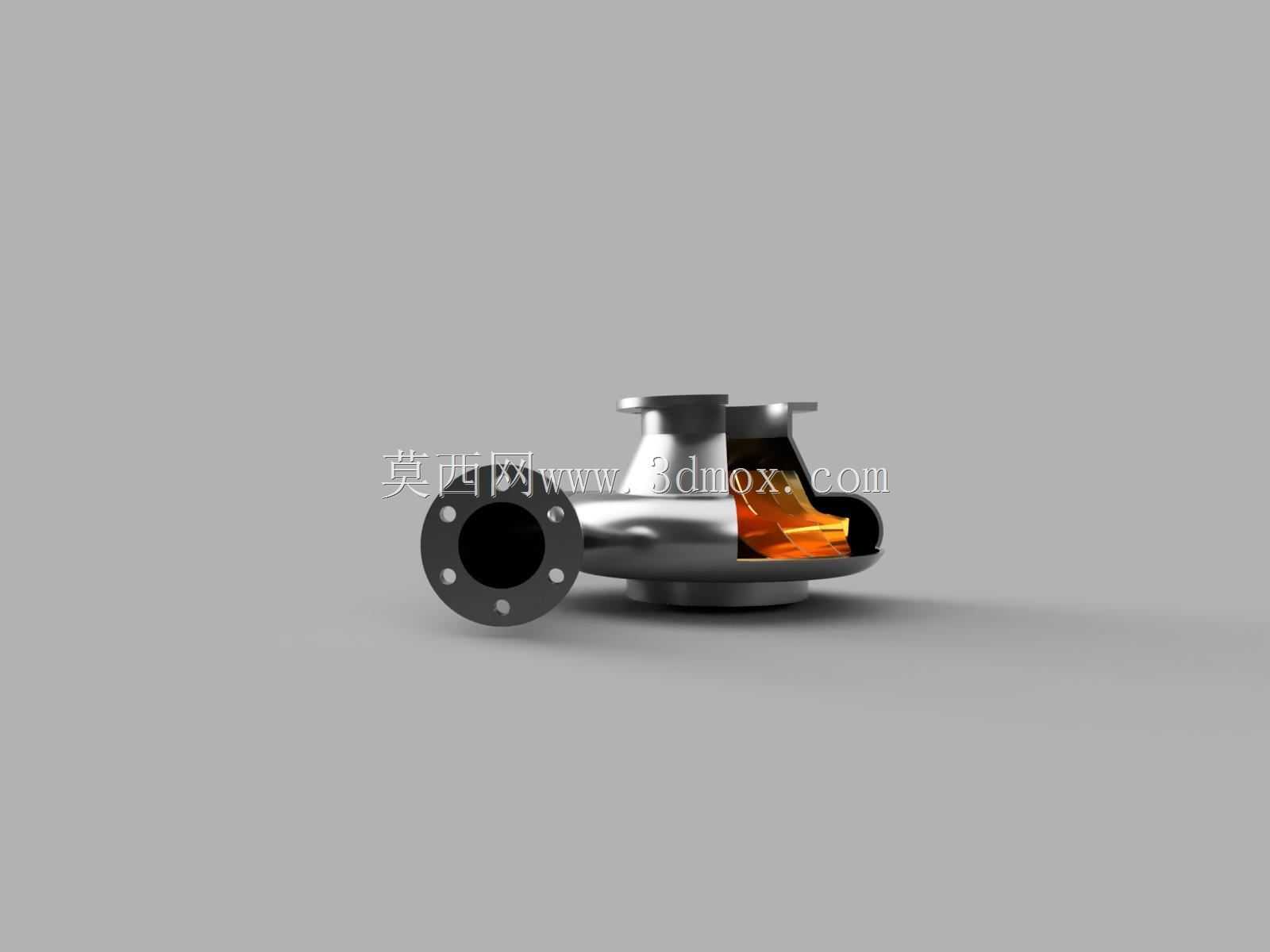

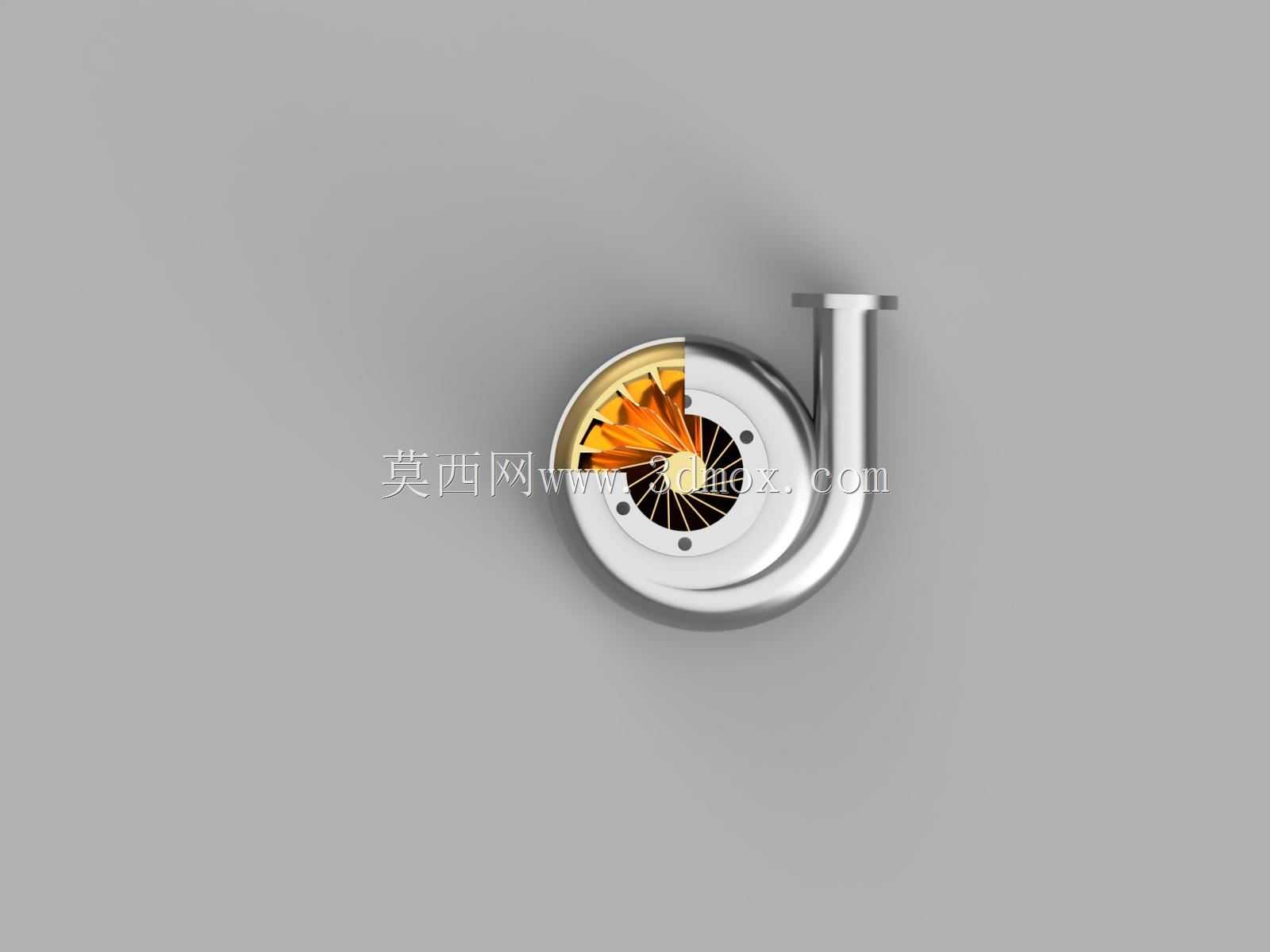

在化工流程、市政供水、暖通循环、农业排灌等诸多工业场景里，离心泵是流体输送环节的核心通用设备，这款带叶轮的离心泵结构，完整还原了单级悬臂式离心泵的核心装配关系，能为相关从业者做结构参考、选型校核、装配模拟提供直观的三维参照。从实际应用场景来看，这类带半开式叶轮的离心泵，既可以输送清水类低粘度介质，也能适配含少量固体颗粒的流体输送工况，叶轮的叶片曲面曲率经过流道优化，能在额定转速下保证流体获得足够的离心力，实现介质从轴向入口到径向出口的动能、压能转换。设计过程中优先考虑了过流部件的水力性能匹配，泵壳采用蜗壳式流道结构，截面沿流体旋转方向逐步扩大，能有效降低流体在泵腔内的水力损失，同时泵壳进出口的法兰连接结构，预留了标准管路对接的安装边界，进出口法兰的螺栓孔分布、密封面尺寸都符合通用管路连接规范，方便现场管路装配时的对位安装。叶轮与泵轴的连接采用键传动结构，叶轮入口处的密封环间隙做了合理预留，既可以减少泵腔内部的介质回流，也能避免运转过程中叶轮与泵壳发生摩擦剐蹭。从安装边界来看，泵体的支脚结构预留了地脚螺栓安装孔位，安装时需要保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免运转时出现振动超标、轴承过早磨损的问题。泵体的侧置出口结构可以根据实际安装需求调整法兰朝向，适配不同的管路排布方向，叶轮的叶片数量、出口安装角经过匹配设计，能在常用工况区间保持较高的运行效率，减少无用功损耗。在结构细节上，泵壳的壁厚做了等强度设计，承压薄弱区域做了局部加厚处理，能满足常规工况下的介质承压需求，叶轮的前后盖板曲面做了顺滑过渡处理，减少流体在流道内的紊流与冲击，降低运转过程中的水力噪声。对于做泵类产品设计、管路系统布局的从业者来说，这个完整的装配结构可以直观展示离心泵内部的部件配合关系，帮助理解流体在泵腔内的流动路径，也能在做设备改造、备件测绘时作为结构参考，核对各部件的装配间隙、连接尺寸是否符合工程实际要求，避免设计过程中出现部件干涉、安装空间不足的问题。
