全向移动麦克纳姆轮结构设计

在AGV转运、仓储分拣机器人、窄通道作业平台这类对移动灵活性要求极高的场景里，常规转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的辊子偏置布局恰好能通过不同轮组的转速差合成任意方向的移动矢量，无需额外转向机构就能实现原地回转、横向平移、斜向进给等动作，这也是它在紧凑空间作业设备上被广泛采用的核心原因。

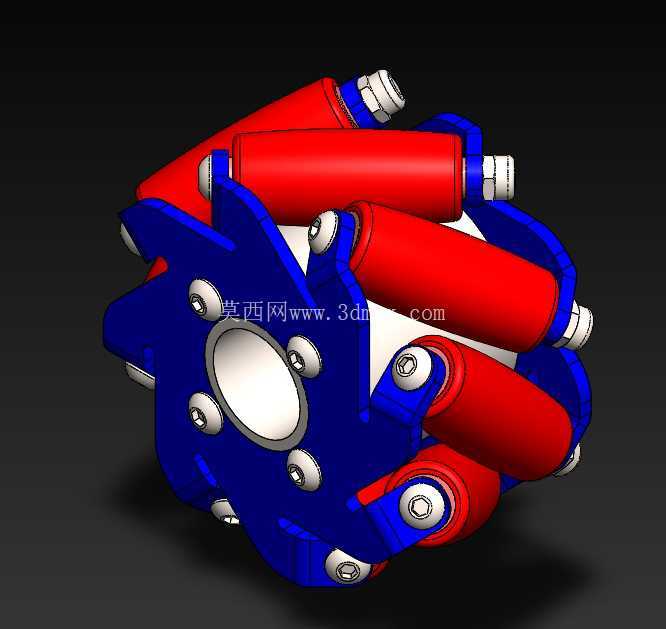

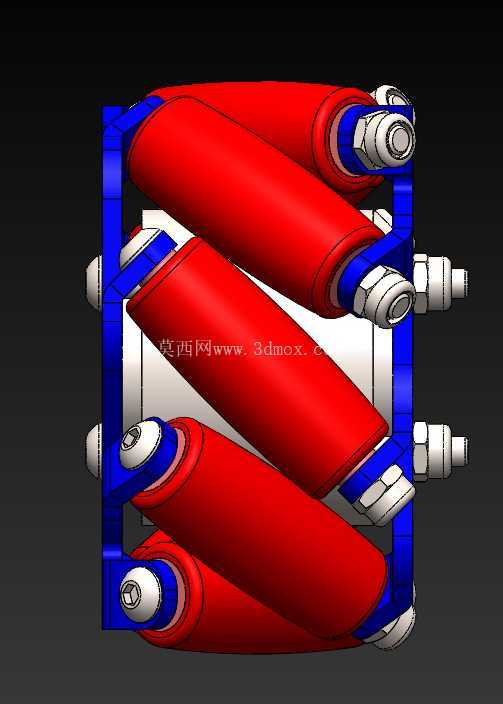

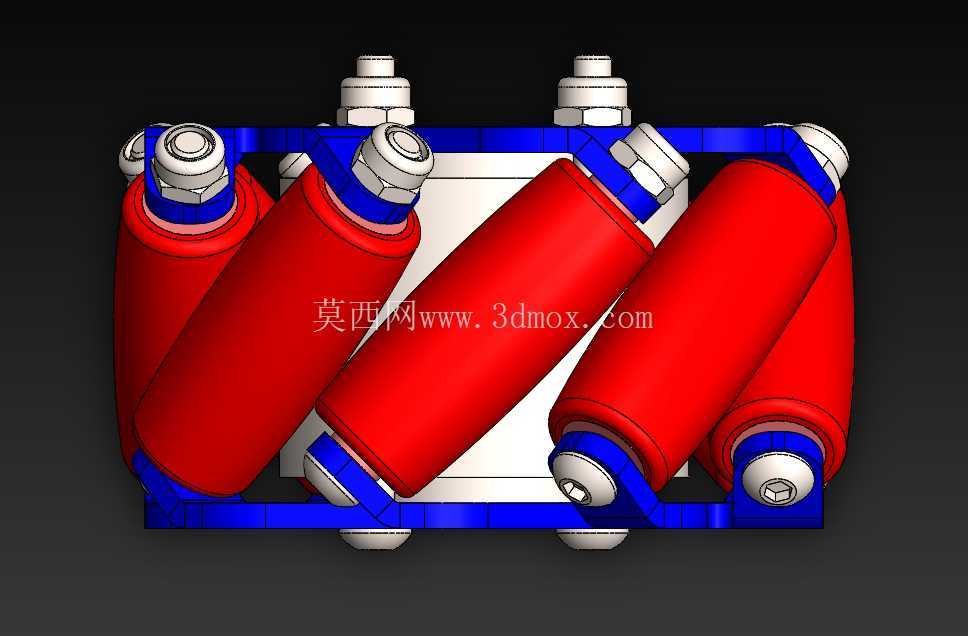

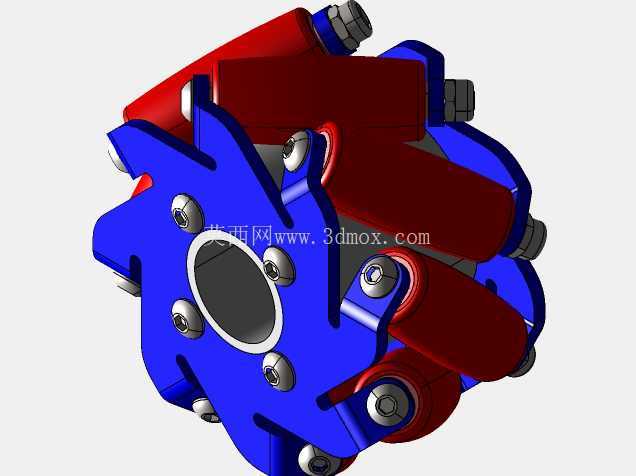

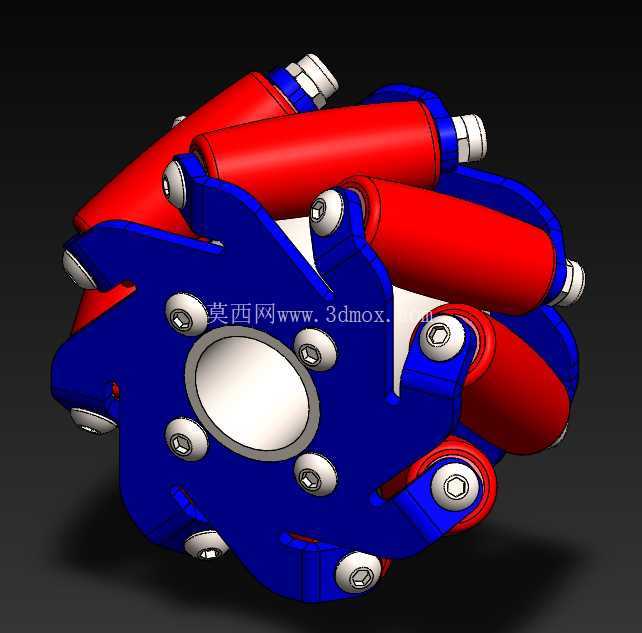

这套轮组的主体轮毂采用辐条式承载结构，轮毂外缘均匀分布的安装座通过螺栓固定独立辊子组件，每根辊子的轴线与轮毂主轴线呈固定偏角，辊子自身可绕自身轴线自由转动，当轮毂整体绕主轴转动时，接触地面的辊子会产生垂直于主行进方向的分速度，通过四个轮组的转速与转向匹配，就能抵消纵向分力、合成目标方向的移动速度，完全不需要传统轮系的转向桥结构，能大幅压缩移动设备的底部安装空间。

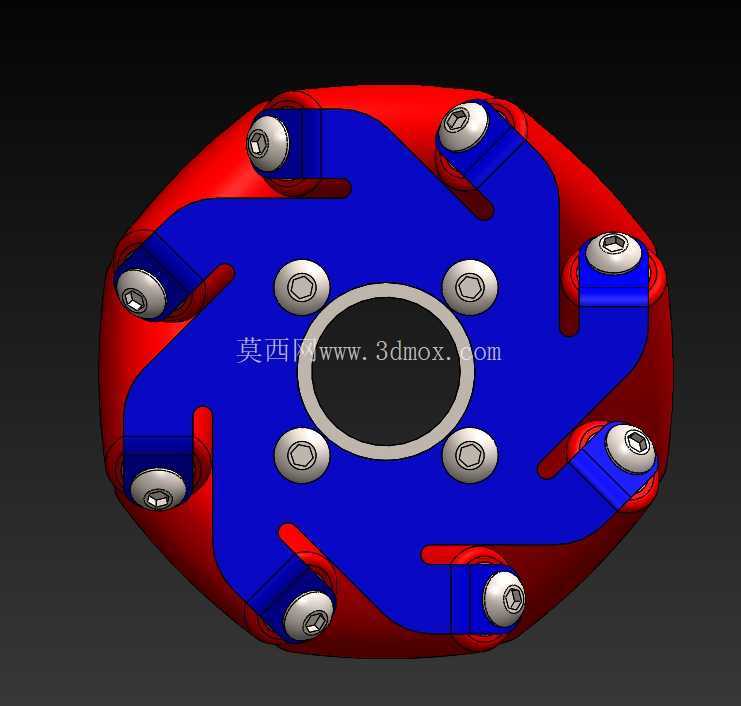

从安装边界来看，轮毂中心设置的通孔为标准轴装接口，可直接匹配常规的驱动电机输出轴或连接法兰，轮毂上的螺栓孔位按照等节距圆周分布，安装时可直接通过端面螺栓与驱动端法兰锁紧，不需要额外设计转接工装，适配市面上多数中小功率AGV驱动模组的安装尺寸。辊子外层采用高摩擦系数的包覆材质，接触地面时能提供足够的附着力，避免全向移动过程中出现打滑丢步的问题，同时辊子的弧形外轮廓能保证任意时刻都有足够的接触面积，即使在轻微不平整的车间环氧地坪上也能保持稳定的动力输出。

设计过程中优先考虑了承载与维护的平衡，辐条式轮毂在保证整体结构强度的前提下，尽可能降低了轮组自身的转动惯量，能减少驱动电机的启动负载，同时每根辊子都采用独立的螺栓固定结构，单根辊子出现磨损时可单独拆卸更换，不需要拆解整个轮组，能大幅降低后期运维的时间成本。辊子两端的固定座内嵌了自润滑轴承，可保证辊子在长时间连续转动下不会出现卡滞，同时轴承端设置了防尘挡圈，能阻挡车间内的粉尘、碎屑进入转动副，延长部件的使用寿命。

在实际选型匹配时，需要注意单轮的承载上限要匹配设备整体重量，四个轮组的安装位置要保证接地平面度误差在允许范围内，避免出现个别辊子悬空导致的受力不均问题；同时轮组的安装高度要与设备底盘的离地间隙匹配，保证辊子的接地压力处于合理区间，压力过大会加快辊子包覆层的磨损，压力过小则容易出现打滑影响移动精度。这套结构的辊子偏角经过优化，在横向移动时的速度波动更小，运行过程中不会出现明显的顿挫感，适合用于对移动平稳性有要求的精密物料转运设备，比如车间内的半导体晶圆转运车、医疗场景的配送机器人、仓储系统的分拣穿梭车等场景，能在有限的通道空间内完成复杂的移动路径，不需要预留额外的转弯空间，能有效提升作业区域的空间利用率。
