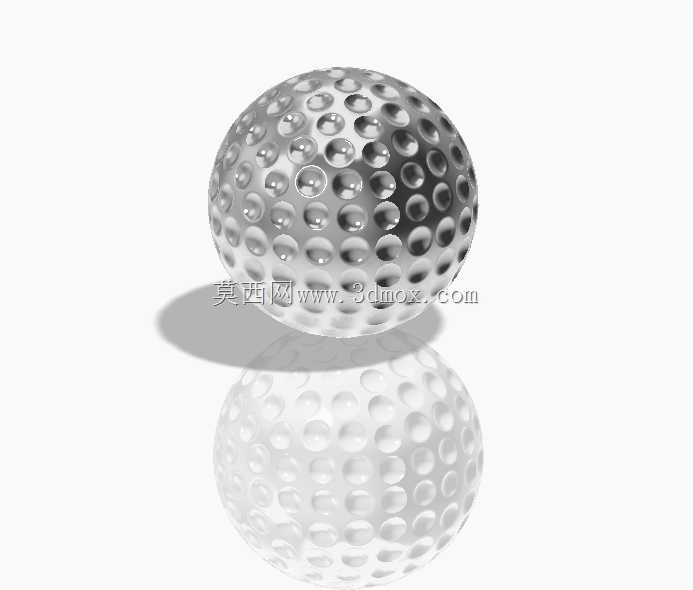

带凹坑纹理的球面运动构件设计

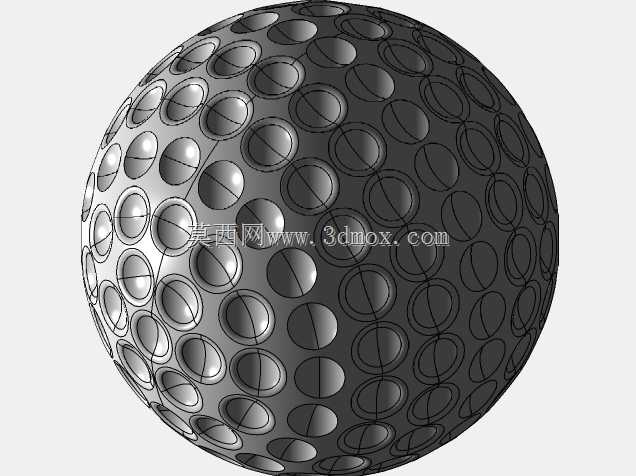

这款球面构件的设计核心围绕空气动力学优化展开，表面均匀排布的凹坑结构并非装饰性设计，而是经过曲面阵列计算得到的功能结构，能够在高速运动过程中扰乱球面周边的层流边界层，降低空气压差阻力，让构件在飞行过程中获得更稳定的运动轨迹与更远的行进距离。从结构设计逻辑来看，建模过程首先确定基础球体的基准直径，所有凹坑特征采用统一的球面切除参数，通过圆周阵列与轴向分层排布的方式完成全表面特征布局，排布过程中严格控制相邻凹坑的间距，避免出现特征重叠或者球面局部壁厚不均的问题，同时保证凹坑深度与球体半径的比值处于合理区间，既满足气动性能要求，也不会因为凹坑过深导致球体结构强度下降。在实际应用场景中，这类带凹坑的球面构件除了作为体育器材的核心部件使用，其表面减阻结构的设计思路也可以迁移到高速运动的工业零部件设计中，比如部分流体管路中的球形阀芯、高速输送线的球面滚动件，都可以参考这类凹坑结构优化表面形态，降低介质流过时的阻力损耗。建模过程中对球面的曲面连续性做了严格约束，所有凹坑与基础球面的衔接处都做了相切过渡处理，不存在尖锐棱边，既可以减少实际生产过程中的应力集中问题，也能让构件在接触碰撞过程中受力更均匀，避免局部应力过大导致的表面破损。从安装与适配边界来看，该球体为完全对称的回转结构，没有额外的定位凸台或者连接接口，使用时可根据实际装配需求在球面任意位置加工连接特征，对称结构也保证了其在滚动或者飞行过程中不会出现偏心晃动的问题，质量分布完全均匀，符合运动构件的动平衡要求。设计过程中还考虑了不同加工工艺的适配性，凹坑特征的曲率统一，无论是采用注塑成型还是数控铣削加工，都可以顺利完成特征加工，不会出现倒扣或者刀具无法到达的加工死角，能够适配批量生产的工艺要求。
