3/8英寸驱动英制套筒组套接字模型

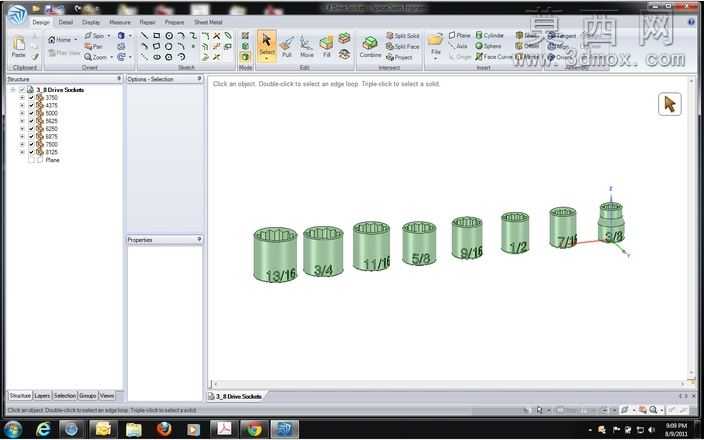

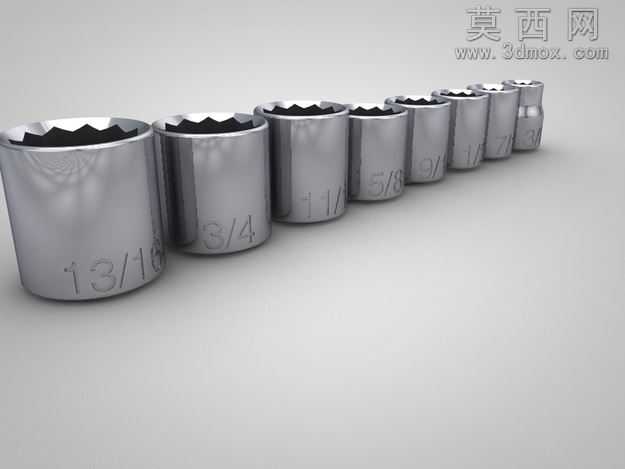

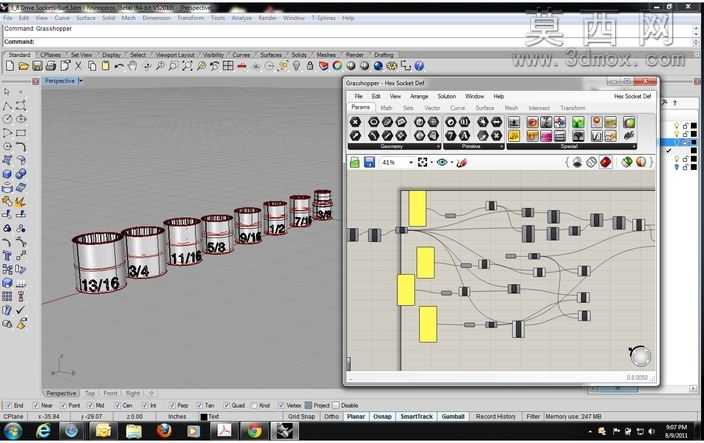

本套模型为3/8英寸驱动规格的英制套筒组，采用三维参数化建模方式完成整套产品的数字复刻，建模过程中严格遵循套筒类五金工具的实际生产尺寸标准，对每一个规格的套筒进行独立建模后完成组套排布。建模阶段首先确定3/8英寸驱动方孔的统一基准尺寸，保证所有套筒均可适配同规格的驱动扳手，针对不同英制尺寸的套筒主体，分别绘制外圆柱轮廓与内十二角梅花孔的截面草图，通过拉伸、切除等基础特征完成主体结构搭建，重点还原套筒头部梅花齿的精准齿形，每个齿的倒角、啮合角度都参照实物标准进行参数设定，保证齿形结构与实际套筒的受力啮合特性一致。材质与渲染环节，针对套筒的铬钒钢材质特性，调整金属材质的反射率、粗糙度参数，模拟电镀铬层的亮面金属质感，对套筒表面的激光刻印规格标识，采用贴图结合凹凸纹理的方式实现，还原实物表面刻印的细微凹陷质感，场景搭建时采用浅灰色哑光背景，搭配柔和的三点布光方案，主光从侧上方投射突出套筒的金属轮廓与圆柱曲面光影变化，辅光弱化阴影死区，轮廓光勾勒套筒边缘提升立体感，最终渲染效果清晰呈现整套套筒从大到小的排列秩序，直观展示不同规格套筒的尺寸差异。结构设计上，每个套筒都保留了实际产品的壁厚参数、驱动端的卡位凹槽结构，还原套筒与驱动扳手连接的卡位结构特征，建模过程中对套筒的边角做了符合工业生产标准的圆角处理，避免尖锐棱角的出现，完全匹配真实套筒的工艺特征，整套模型可用于五金工具产品展示、汽修工具装配模拟、工具类场景搭建等用途，模型结构规整，特征参数清晰，可根据需求进行后续的尺寸调整与结构修改。
