工业平台格栅支撑框架结构设计

　　这套格栅式支撑框架主要面向工业检修平台、设备操作走道、生产线侧边巡检通道以及仓储区域的架空承载场景，在车间布局规划阶段，这类框架往往作为上层承载基体，下方可排布管线、输送机构或者预留设备维护空间，框架上方铺设面板后即可形成平整的作业面，兼顾承重能力与通透减重的需求。

　　从结构排布逻辑来看，框架采用纵横梁交错的格栅式布局，纵向主梁沿平台长度方向通长布置，承担主要的竖向载荷并将力传导至两端支撑点位，横向次梁按照均匀间距跨接在纵向主梁之间，把整块平台面分割为多个矩形承载单元，次梁的间距直接匹配上方铺设面板的支撑跨度，避免面板在人员行走或者小件设备放置时出现挠曲变形。边框位置设置通长的围边梁，将所有纵横梁的端部串联为整体，既约束各梁件的侧向位移，也为后续安装防护栏杆、侧边封板或者对接相邻平台段提供统一的安装基准。

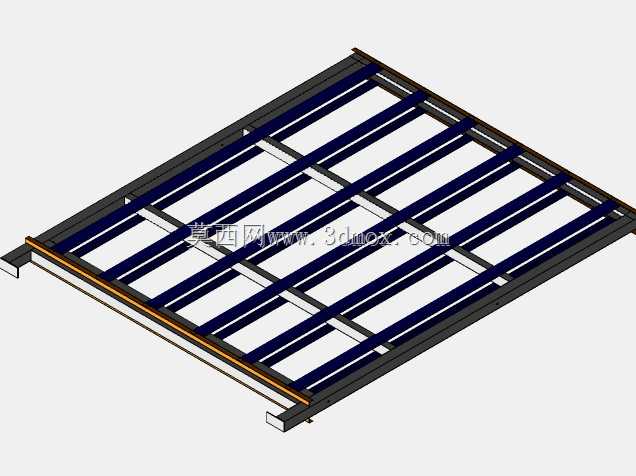

　　设计过程中首先要确定平台的整体外轮廓边界，长宽尺寸需要匹配现场预留的安装空位，同时核对下方支撑立柱或者周边设备的对接位置，保证主梁的落点正好对应下方承重结构，避免出现梁端悬空的受力隐患。梁件的选型结合平台的额定载荷核算，日常仅作人员巡检通行的走道可选用规格偏小的型材，若需要承载工装小车、堆放生产物料则要加大主梁截面、缩短次梁排布间距。图中不同颜色区分的梁件对应不同的规格属性，深蓝色杆件为次梁组，深灰色边框为主梁与围边结构，侧边橙色条带为防滑封边或者对接导向件，在建模阶段通过颜色分层可以快速区分构件层级，出工程图时也能直接对应不同的下料清单。

　　安装边界方面，框架整体为模块化拼接结构，各梁件之间通过焊接或者螺栓紧固件连接，若采用螺栓连接可在工厂预制分段后运输到现场组装，适配狭小车间的进场条件；框架底部预留的支撑脚位可匹配可调脚杯或者固定焊接支座，既能微调平台整体水平度，也能直接与地面预埋件牢固结合。框架上方铺设的面板可选用花纹钢板、钢格栅板或者防静电板材，所有面板的支撑点都落在下方梁格上，不会出现无支撑的悬空区域。侧边的通长构件还可作为踢脚板的安装基底，防止工具或者小件物料从平台边缘滑落，整体结构在保证承载刚度的前提下最大化减少了材料用量，镂空的格栅布局也不会遮挡下方管线的排布与检修视线，在多楼层生产线、设备登高操作区的搭建中实用性较强。
