工业钢结构直跑楼梯三维设计模型

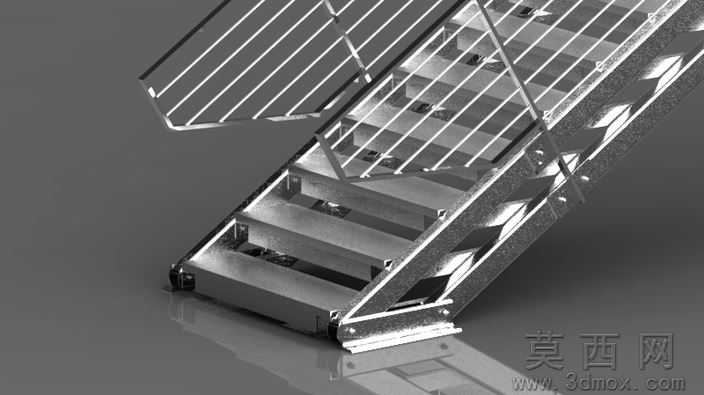

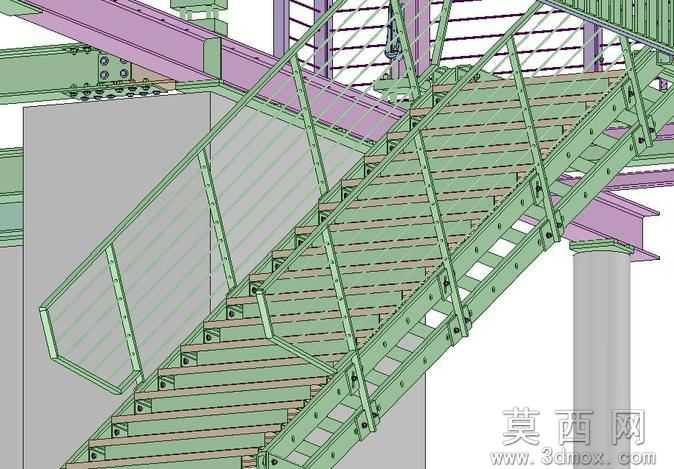

本模型为工业场景适用的钢结构直跑楼梯三维设计成果，建模阶段首先依据民用与工业建筑钢楼梯通用设计规范确定整体尺寸基准，先搭建楼梯的整体定位骨架，以踏步高度150mm、踏步宽度280mm为基础参数确定梯段整体坡度，依次绘制两侧梯梁的截面轮廓，采用焊接H型钢作为梯梁主体结构，通过拉伸特征生成梯梁实体后，对梯梁与踏步连接的位置预先开出焊接坡口特征，保证后续装配的结构合理性。踏步部分采用花纹钢板材质的预制钢踏步，建模时逐个定位踏步与梯梁的连接点位，通过布尔运算完成踏步与梯梁的装配贴合，同时在踏步边缘添加防滑条的凸起特征，还原真实钢楼梯的安全设计细节。

参数设计环节严格遵循钢结构设计标准，对梯段总高度、梯段水平投影长度、休息平台（本模型为直跑无中间休息平台款）的承载参数进行了参数化关联，修改梯段总高度时可自动适配踏步数量与单步高度，方便不同层高场景的快速调整；栏杆部分采用圆钢立柱搭配扁钢扶手的结构，立柱间距设置为110mm符合安全防护规范，每根立柱与梯梁的连接位置添加焊接节点特征，扶手与立柱的连接采用圆弧过渡特征，避免尖锐棱角的安全隐患。

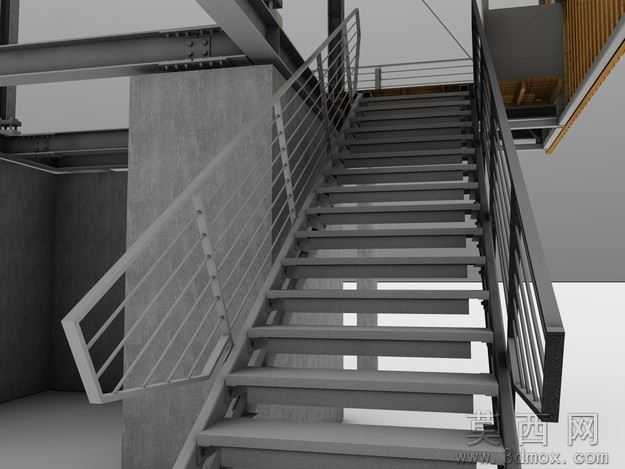

渲染材质环节针对不同构件匹配对应真实材质，梯梁与踏步采用哑光深灰色钢材材质，添加轻微的焊接痕迹与使用磨损纹理，还原工业场景中钢楼梯的真实质感；栏杆部分采用拉丝不锈钢材质，设置合适的反射粗糙度参数，呈现金属构件的细腻反光效果；周边搭配的混凝土墙体采用清水混凝土材质，添加细微的气孔与模板纹理，衬托钢楼梯的工业质感，渲染时采用自然光从建筑侧窗入射的光照方案，清晰呈现楼梯的结构层次与材质细节。

结构原理上，本钢楼梯采用两侧梯梁承载的受力结构，所有踏步的荷载通过焊接连接传递到两侧梯梁，梯梁两端分别与上层建筑钢梁、下层地面预埋钢板焊接固定，栏杆立柱与梯梁焊接形成整体防护结构，整体结构可满足每平方米3.5kN的活荷载要求，适用于工业厂房、设备检修平台、钢结构建筑的竖向通行场景，结构受力路径清晰，连接节点均符合钢结构焊接规范要求，无结构受力盲区。

软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等主流机械与建筑设计软件，不同软件导入时可保留完整的装配结构与实体特征，STL格式可直接用于3D打印制作缩比模型，AutoCAD格式文件可直接导出用于施工图纸的深化绘制，无需额外的格式转换与模型修复工作，适配不同设计环节的使用需求。

研发教学应用层面，本模型可作为钢结构建筑构件设计的教学案例，帮助学习者掌握钢楼梯的参数化设计方法、焊接节点的处理技巧、钢结构受力分析的基本逻辑；也可用于工业厂房、loft空间、钢结构场馆的设计方案展示，快速完成建筑竖向交通部分的方案搭建；还可作为钢结构施工交底的可视化模型，直观展示各构件的连接关系与安装顺序，降低施工环节的沟通成本，同时也适合三维建模初学者练习金属类构件的建模与材质渲染技巧。
