工业承载格栅框架平台结构设计

　　这套格栅式承载框架主要面向车间工位承载、设备外围检修平台、物料暂存托架以及自动化线体过渡台架等场景，整体采用纵横交错的梁条排布形成镂空网格台面，既保证承托面有足够的接触支撑点，又能大幅降低整体自重，同时镂空结构可让切屑、粉尘、废液直接下落，不会在台面积聚，日常清理维护的工作量明显低于实心台面。

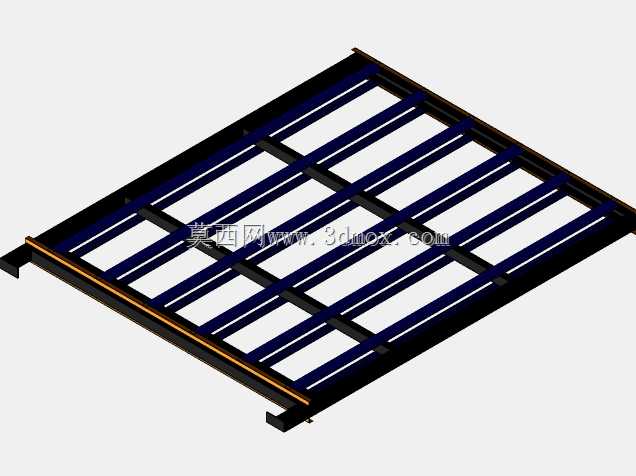

　　从结构布局来看，台面由多根平行纵向承载梁与等距布置的横向连接梁交叉组合，梁条之间预留均匀间隙，边框采用通长型材围合形成刚性外框，所有交叉节点在建模时按贴合约束处理，保证载荷传递路径连续：工件放置在台面上后，竖向载荷先通过接触点分散到相邻纵向梁，再经由横向拉结梁传递至四周外框，最终由底部支腿传导到地面。框架长边侧设置有连续的限位边条，可避免放置在台面上的工装板、物料箱在推送过程中从侧边滑脱，两端预留的对接段能够和相邻输送段或者固定工位台面齐平衔接，不需要额外加装过渡板。

　　建模过程中采用NURBS曲面方式构建梁条的连续轮廓，所有型材的截面保持统一，边角位置做了等半径过渡处理，没有尖锐棱角，现场装配或者人工搬运工件时不会划伤线缆或者工件表面。框架的整体长宽比例按照常规工业托盘的通用尺寸匹配，网格间隙控制在既能漏下常规加工碎屑，又不会让常用工装夹具的支脚发生卡陷的范围；底部支腿的安装点位分布在四角以及长边框的中间分段位置，单根支腿的底部预留了安装孔位，既可以直接放置在平整车间地面使用，也可以通过膨胀螺栓和地面预埋钢板固定，对接周边设备时还可以在支腿下方加装调节脚杯，补偿地面的平整度误差。

　　设计时优先考虑了模块化拼接的可行性，单组框架的外轮廓尺寸控制在常规转运设备可容纳的边界内，多台框架并排拼接时，侧边边框的孔位可直接对齐锁附，快速组成更长的连续作业台面。框架整体没有复杂的曲面异形件，所有梁条均为等截面直构件，下料、裁切、拼接的工序都很常规，不管是采用型钢焊接还是工业型材锁附都能实现，结构冗余度适中，在满足常规工位承载要求的前提下，尽可能减少了材料用量，后期如果某一根梁条出现磨损或者变形，也可以单独拆卸更换，不需要整体报废台架。
