100毫米1型工程网络承压舱口结构

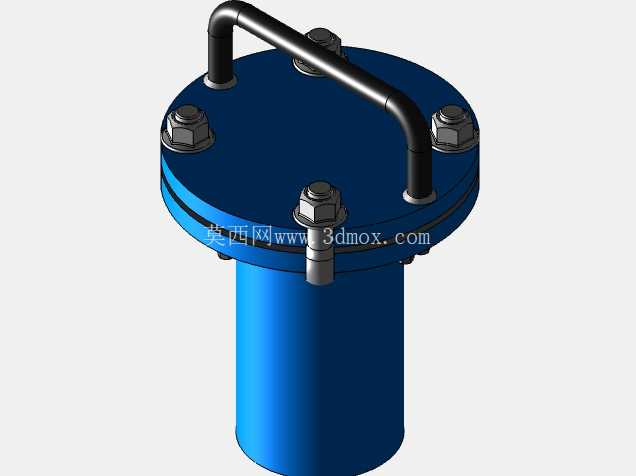

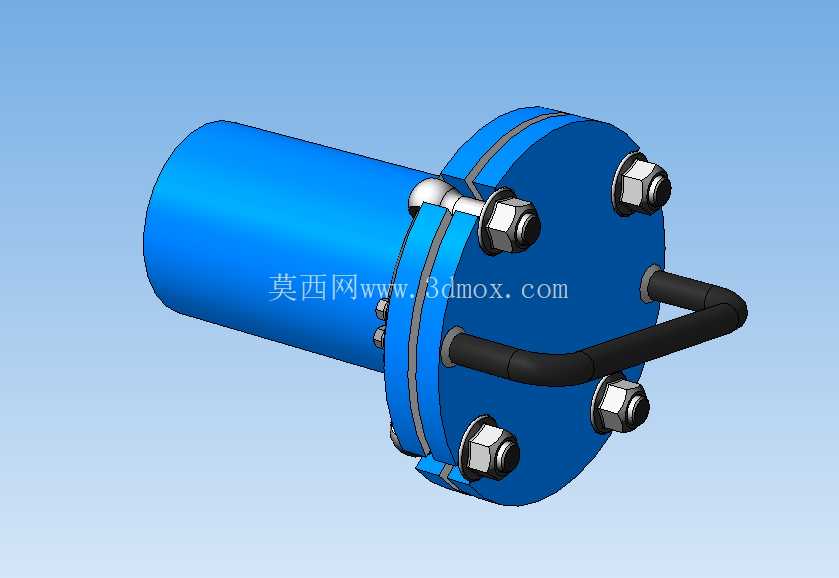

该结构对应工程网络中使用的1型舱口，主体由圆筒形接管段、端部法兰盖、周向紧固螺栓、密封接合面以及外置弯管式操作件组成，适用于需要在承压管廊、工艺管线、封闭腔体或设备壳体上设置检修、穿线、取样与隔离接口的场合。模型把现场最常关注的安装边界、螺栓分布、密封压紧路径和外部操作空间完整表达出来，能够直接用于布置校核、干涉检查和相近规格产品的结构参考。

从实际用途看，这类舱口并不是单纯的盖板，而是承压系统与外部维护空间之间的可拆界面。圆筒段提供与主体设备或管道连接的过渡长度，端部圆形法兰承担均布压紧载荷，多颗螺栓沿圆周布置，使盖板在闭合后获得较稳定的轴向夹紧力。法兰盖中心区域保持完整承压面，外侧弯管件可作为提持、牵引或辅助操作结构，在拆装时避免人员直接贴近紧固件区域，也便于在狭窄井道、舱壁或管廊内判断开启方向。

承压能力按0.6兆帕等级考虑，公称直径为100毫米。这个规格在工程网络里属于中等偏小口径，既能够满足人员借助工具进行内部检查、线缆穿引或附件更换的需要，又不会因开口过大而显著削弱主体壁面。设计时需要重点控制法兰外径、螺栓孔节圆、筒身长度和弯管外伸尺寸之间的关系。筒身不能过短，否则焊接或连接后法兰背面缺少足够操作空间；筒身也不宜过长，否则会增加材料占用，并在密集管线中形成额外碰撞点。

密封思路采用典型的法兰压紧结构。两片法兰接合面之间通过垫片形成周向连续密封，螺栓预紧后，盖板把载荷均匀传递到密封带。建模时可以看到螺栓并非随意摆放，而是按圆周均布，数量与法兰直径相匹配，目的在于降低相邻螺栓之间的压紧衰减，使垫片在整个环向上保持相近的接触应力。对于0.6兆帕的低压工况，这种结构成熟、可靠，维护人员能够使用常规工具完成拆装，不需要复杂专用设备。

端部弯管件的布置值得在选型阶段特别核对。它从法兰盖外侧跨过，形成明显的外伸轮廓，虽然便于操作和搬运，但在设备总图中会占用盖板前方空间。若舱口安装在靠墙、靠近支架或与其他管线并行的位置，必须把弯管最高外点、扳手回转半径和螺栓抽出长度一并纳入三维校核。仅核对法兰外径往往会误判可安装性，实际现场中最容易发生干涉的位置恰恰是盖板外侧的操作件和螺栓末端。

筒身与法兰的连接应保证同轴度。圆筒中心线、法兰密封面和螺栓孔节圆需要保持明确的几何关系，否则在批量装配时会出现盖板孔位错位、垫片偏压或局部间隙过大的问题。模型中圆筒段采用光滑外壁，有利于与焊接颈、套管或对接结构配合；法兰盘厚度则根据螺栓预紧和内压引起的弯曲趋势确定，避免盖板在承压后出现过大挠曲。

在工程网络场景中，这类舱口常布置在地下综合管廊、工艺辅助管线、通信与动力穿线节点、小型压力容器端部以及需要定期启闭的隔离腔体上。它的价值在于把“可开启”和“可承压”两个要求结合在同一接口上：正常运行时，法兰盖通过螺栓和垫片保持封闭；维护时，松开周向紧固件即可借助外部弯管件移开盖板，完成检查或穿线作业。

结构建模上，圆形主体适合采用回转特征生成筒身和法兰毛坯，再通过阵列方式完成螺栓、螺母与孔位。弯管件则应按真实折弯路径建立中心线和管径，避免只做示意性杆件，因为它直接影响外部包络。螺栓头部和螺母保留六角外形，有利于在三维评审中判断扳手空间；密封面区域应保持简洁连续，不应混入无关倒角或装饰特征，以免影响后续工程图中的尺寸表达。

安装边界方面，除直径100毫米对应的通径尺寸外，还需关注法兰盘外圆、螺栓数量、螺母外侧突出量以及弯管跨距。轴向边界由筒身长度、法兰厚度、螺栓伸出长度和盖板外侧操作件共同决定；径向边界则由法兰外径和弯管外伸轮廓决定。进行设备布置时，应在盖板前方保留拆装通道，在周向保留螺栓操作空间，并确保开启后盖板能够沿弯管牵引方向移出，而不是被相邻管路阻挡。

整体来看，该结构没有复杂传动机构，但其工程重点在于密封可靠性、紧固件布局和维护空间协调。对于结构设计人员，模型可作为低压圆形承压舱口的典型参考；对于设备选型人员，可通过它直观核对口径、压力等级与外部轮廓；对于三维建模人员，则能练习回转体、法兰阵列、螺栓装配和折弯管件的协同建模方法。
