1英寸无抗适配井管连接铜制构件

　　在民用供水井、小型农用灌溉井的井下管线布设作业中，井管与潜水泵的衔接密封一直是现场安装的核心痛点，尤其是5至8英寸规格的常规井管，受井下潮湿、积水浸泡、拆装频次高的工况影响，传统的螺纹直连或法兰对接方式，很容易在多次拆装后出现螺纹滑牙、密封面磨损渗漏的问题，甚至会因为安装对位偏差导致接口处应力集中，长期受水流振动影响出现开裂故障。这款适配5-8英寸套管的1英寸无抗适配器，正是针对这类井用管线的衔接需求设计的专用连接件，整体采用无铅黄铜材质加工，既满足饮用水接触的卫生要求，又具备足够的抗腐蚀性能，能够长期适应井下高湿度、弱酸碱的水环境，不会像普通铸铁件那样使用两三年就出现锈层剥落、堵塞管路的问题。

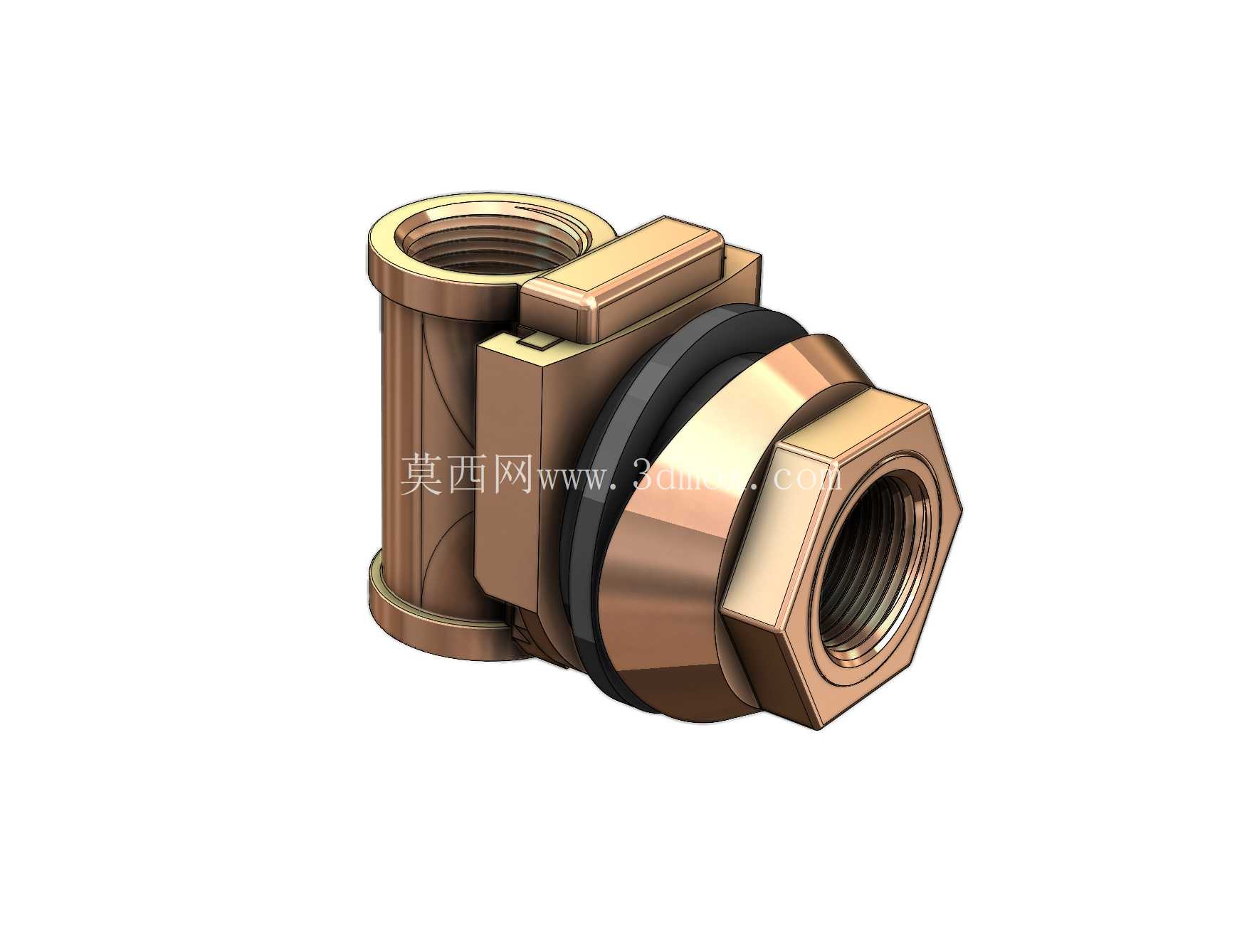

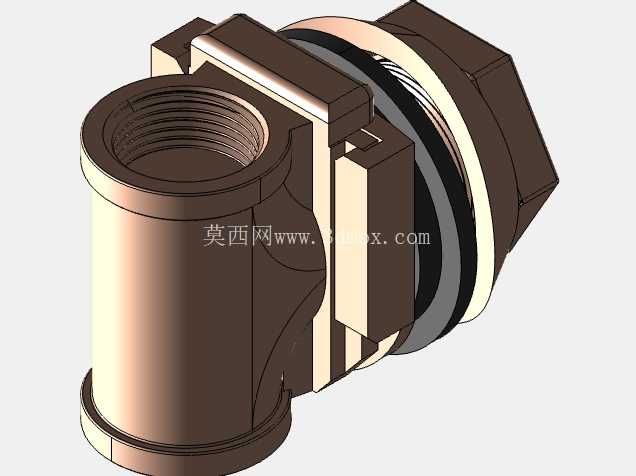

　　从结构设计来看，该构件采用公头、母头组合的两件式拆分结构，主体侧带有适配井管安装的定位台阶，配套的六角锁紧螺母与密封胶圈配合，安装时不需要在井下进行复杂的焊接或打胶作业，只需要将适配器主体卡入套管对应的安装位，套上密封胶圈后拧紧六角螺母，就能实现适配器与井管外壁的静密封，避免井管外的泥沙、表层渗水渗入井内污染水源。适配器的两个接口均采用1英寸NPT内螺纹设计，其中一个接口对接潜水泵的进水/出水端，另一个接口对接地面延伸的服务管线，NPT螺纹本身的锥度密封特性，配合生料带或密封脂使用，能够承受井下管线常规的0.3-0.6MPa工作水压，不会出现接口渗漏的问题。

　　从安装边界来看，该适配器的整体径向最大尺寸不超过对应套管的安装预留孔径，轴向安装长度控制在常规井管接头的预留空间范围内，不需要额外对井管进行扩孔、切割改造，直接替换原有老旧的衔接配件即可完成安装，对于老旧水井的潜水泵更换、管线改造作业非常友好，能够大幅缩短井下作业的时长，减少安装人员在井下受限空间的作业风险。在实际使用过程中，这种无抗适配器的核心作用是在井管与服务管线之间形成一道卫生级、防冻耐候的密封衔接结构，同时为潜水泵的拆装提供便利——后续需要提泵维护、更换潜水泵的时候，只需要拆开适配器与服务管线的螺纹连接，就可以直接将潜水泵连同适配器主体一同提出井口，不需要在井下拆解多段管线，大幅降低了维护作业的难度。

　　不同于普通的管道直通接头，该适配器的侧面设计有与井管贴合的定位凸台，安装后能够与井管端面形成轴向定位，避免潜水泵运行过程中产生的振动导致适配器移位，同时锁紧螺母与胶圈的配合结构，能够适应一定范围内的井管尺寸公差，即使井管存在轻微的椭圆度偏差，也能通过胶圈的压缩变形实现可靠密封。从建模还原的角度来看，该模型完整还原了黄铜材质的表面加工纹理、六角螺母的对边尺寸、螺纹段的长度、密封胶圈的安装槽位，以及侧面定位凸台的结构细节，能够直接用于井用供水系统的布局装配模拟、安装工序的可视化演示，帮助现场安装人员提前确认各部件的安装顺序与配合间隙，避免现场安装时出现部件干涉、预留空间不足的问题。需要注意的是，这类适配器的密封性能依赖于安装时的锁紧力矩控制，拧得过紧可能会导致黄铜螺纹变形、胶圈过度压缩失去弹性，拧得过松则会出现密封失效渗漏的问题，实际安装时需要按照黄铜管件的常规力矩要求操作，同时在冬季低温环境下使用时，需要做好井口段的保温措施，避免管线内结冰膨胀导致适配器开裂。
