工程管网鞍形分流接头结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1120759
  • 工程管网鞍形分流接头结构设计
  • 工程管网鞍形分流接头结构设计

在市政给排水、厂区工艺管线、农田灌溉管网以及老旧管线改造项目中,经常会遇到在已铺设完成的主管道上新增支路接口的工况。常规三通管件需要切断原有管段、重新焊接或法兰对接,施工周期长,还会迫使整条管线停输,对于埋地管线或者高空排布的管线,开挖与拆装成本会大幅上升。鞍形接头正是针对这类不停输开孔分流需求开发的管路连接件,整套结构骑跨在主管道外壁,通过环抱式抱箍完成定位锁紧,再在鞍座中心对应的管壁位置开孔,即可引出支路,不需要截断主管。

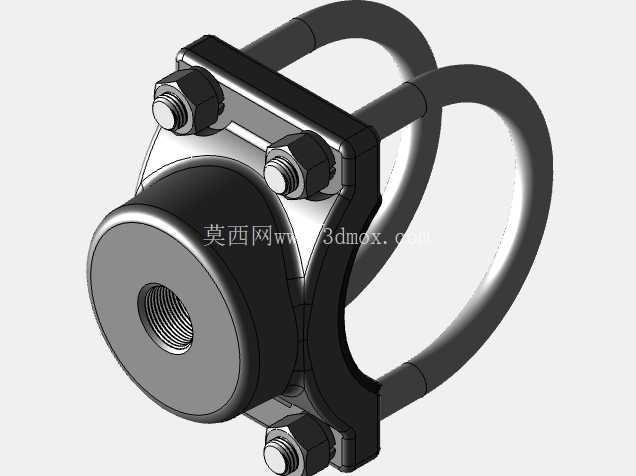

这套三维结构完整还原了鞍座本体、上下环抱钢带、紧固螺栓组以及中心螺纹接口的装配关系。鞍座主体采用变径腔体造型,底部贴合面按照主管道外圆曲率加工出弧形接触面,安装后与管壁形成面接触,避免局部应力集中;腔体向上收拢为带内螺纹的圆柱接口,支路管道、阀门或者仪表接头可以直接旋入,螺纹段保留足够的啮合长度,保证承压状态下的连接可靠性。环抱钢带由圆钢弯制而成,环绕主管道下半周,两端分别搭接到鞍座两侧的凸耳位置,配合六角螺栓与锁紧螺母施加预紧力,把鞍座牢牢压合在主管外壁。

从现场安装逻辑来看,施工时先将鞍座贴合面与钢带内壁清理干净,在鞍座弧形面与管道之间加装适配的密封胶垫,再把钢带绕到管道下方,穿入两侧螺栓,按照对角交替的顺序逐步拧紧螺母,让整个抱箍周向受力均匀,避免单侧预紧过紧导致鞍座偏斜、密封面出现缝隙。锁紧完成后,可通过鞍座中心的螺纹接口配套开孔刀具,在带压或停输状态下在主管壁钻出分流孔,开孔完成后接入支路管线即可投入使用。这种安装方式对主管道的改动极小,特别适合管径100毫米左右的输水、输油或者低压流体输送管线,在支线扩容、用户端接水、压力监测点加装等场景中应用十分普遍。

结构建模过程中,弧形贴合面的曲率匹配是设计核心。若鞍座底部圆弧半径与主管外径偏差过大,接触会退化为线接触,螺栓预紧后局部压强过高,既容易压伤管壁防腐层,也无法保证密封带宽。建模时先依据主管外径建立参考圆柱面,再用相交切除的方式生成鞍座底部贴合弧面,保证二者曲率完全一致;环抱钢带的弯曲半径同样参照主管外圆加密封垫厚度设定,钢带两端的搭接位置留出足够的调整余量,适配管壁厚度偏差与密封垫压缩量。

螺栓组的排布也经过受力考量,三组紧固件分别位于鞍座两侧凸耳与端部锁紧位,预紧后形成的压紧力覆盖整个密封弧面,当管线内流体产生压力波动时,鞍座受到的轴向向外推力会均匀传递到钢带与螺栓上,不会出现单侧翘曲。中心螺纹接口的壁厚按照公称压力工况做了加厚处理,螺纹根部设计过渡圆角,降低支路管道受侧向载荷时出现应力开裂的风险。鞍座外部的加强轮廓顺着腔体受力方向延伸,既控制了整体重量,也保证承压时壳体刚性充足。

在管线改造现场,这类鞍形接头相比传统三通方案,省去了切管、坡口、对口焊接等多道工序,井下作业或者狭小管廊内也能完成安装,大幅降低了施工对管网正常运行的影响。三维模型把各零件的装配间隙、螺栓穿装路径、抱箍环绕轨迹都清晰呈现,结构设计人员可以直接参照核对安装空间,选型人员也能直观判断接口规格与夹持范围是否匹配现场管线,为管路分流改造的方案设计提供可靠的结构参考。
