多通路流体分配汇流管路结构

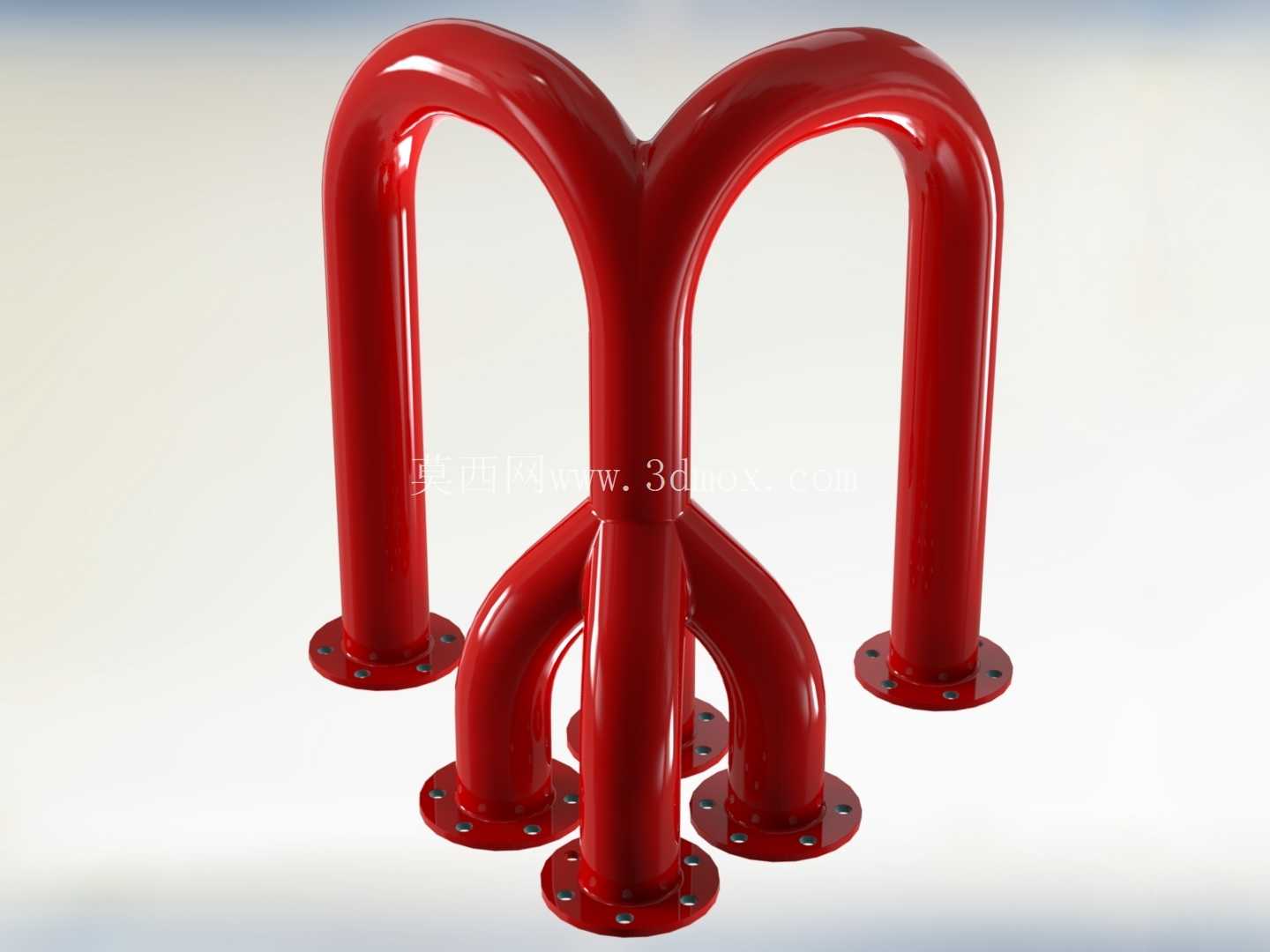

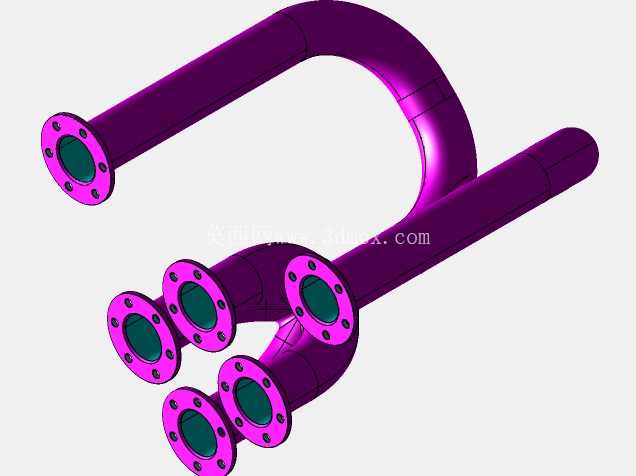

这套管路结构面向需要单路输入、多路并行输出的流体输送场景，整体采用一体弯转的汇流构型，将主输入通路与五个带法兰接口的分支通路整合为连续流道，常见于化工配料系统、水处理分流单元、冷却循环管网、粉体气力输送末端以及实验台流体分配工位。现场布设时，上游主管道接入其中一个大口径法兰端，待分配的水、冷却介质、低压气体或工艺流体沿弧形主管路行进，在汇流腔段被均匀导向其余五个并行接口，各分支可独立接驳支管、阀门或计量元件，实现单源介质向多个作业点位的同步供给，替代了传统多管件拼接的分流方案，减少了现场焊缝数量与泄漏风险点。

从功能实现逻辑来看，管路的弯曲段全部采用大曲率圆弧过渡，没有直角急转结构，流体在转向过程中不会形成剧烈的涡流区与局部压损尖峰，分支接口沿汇流段的排布经过流道走向匹配，各出口的流阻偏差控制在较小范围，避免多路输出时出现近端流量过大、远端供给不足的偏流问题。所有对外连接端均采用标准法兰盘结构，法兰端面均匀布置螺栓孔，安装时通过螺栓穿装配合密封垫片即可完成对接，法兰盘与管体衔接处做了加厚过渡处理，承受管路内压与螺栓预紧力时不会在根部产生应力集中，长期运行下接口密封面的形变量也能控制在密封允许范围内。

结构设计阶段优先保证了流道的连续性与结构刚性，主体管段采用等壁厚圆管截面，弧形弯段的壁厚与直管段保持一致，既控制了整体重量，也保证了承压能力。五个分支法兰的朝向根据实际接管空间做了差异化角度布置，部分接口朝向侧下方、部分朝向正前方，现场安装时各个分支的接管操作不会出现工具与相邻管路干涉的情况，后期检修拆卸单个分支法兰时，也不需要拆解整个汇流管总成。管路的整体外轮廓没有突兀的外凸结构，吊装就位时可以直接依托主管段做支撑，配套的管架只需在弧形主管的两个直管段位置设置抱箍固定，不需要额外设计复杂的异形支撑件。

安装边界方面，该汇流管的外接尺寸以主管两端的法兰外沿为最长边界，分支法兰全部收拢在主管弯转形成的轮廓区间内，布设时只需在安装工位预留出对应长度的主管走向空间，以及分支法兰外侧足够的螺栓拧动操作空间即可，不需要为分支管路预留额外的超大安装空位。对接配管时，要保证上游来流的管径与主接口法兰通径匹配，分支管路的通径可根据各点位的实际流量需求选配，法兰密封面的平行度需要在紧固螺栓前调整到位，沿圆周方向对称分次拧紧螺栓，避免单侧预紧力过大导致密封垫片压偏。针对有温度波动的输送工况，管路的弧形弯段本身可以吸收少量热胀冷缩的位移量，降低管网热应力对固定支架的冲击。建模过程中完整还原了管体内腔、法兰螺栓孔、密封端面的全部细节，可直接用于管路干涉校验、流体仿真前处理以及安装工位的空间布局校核，结构工程师可以在此基础上调整分支数量、法兰通径与弯曲半径，快速适配不同压力等级、不同介质类型的分流管网设计需求。
