工业流体输送多分支汇流管路组件

这套管路组件面向厂区流体输送、工艺分配和设备接口布置场景，主体由大口径主管道、侧向汇流管、多组平行弯管支管、法兰连接段以及阀件接口构成。整体结构不是单一管件，而是一段具有分配功能的管线模块，常用于水处理、化工配料、冷却循环、泵站出口汇管或成套设备内部管路预制。

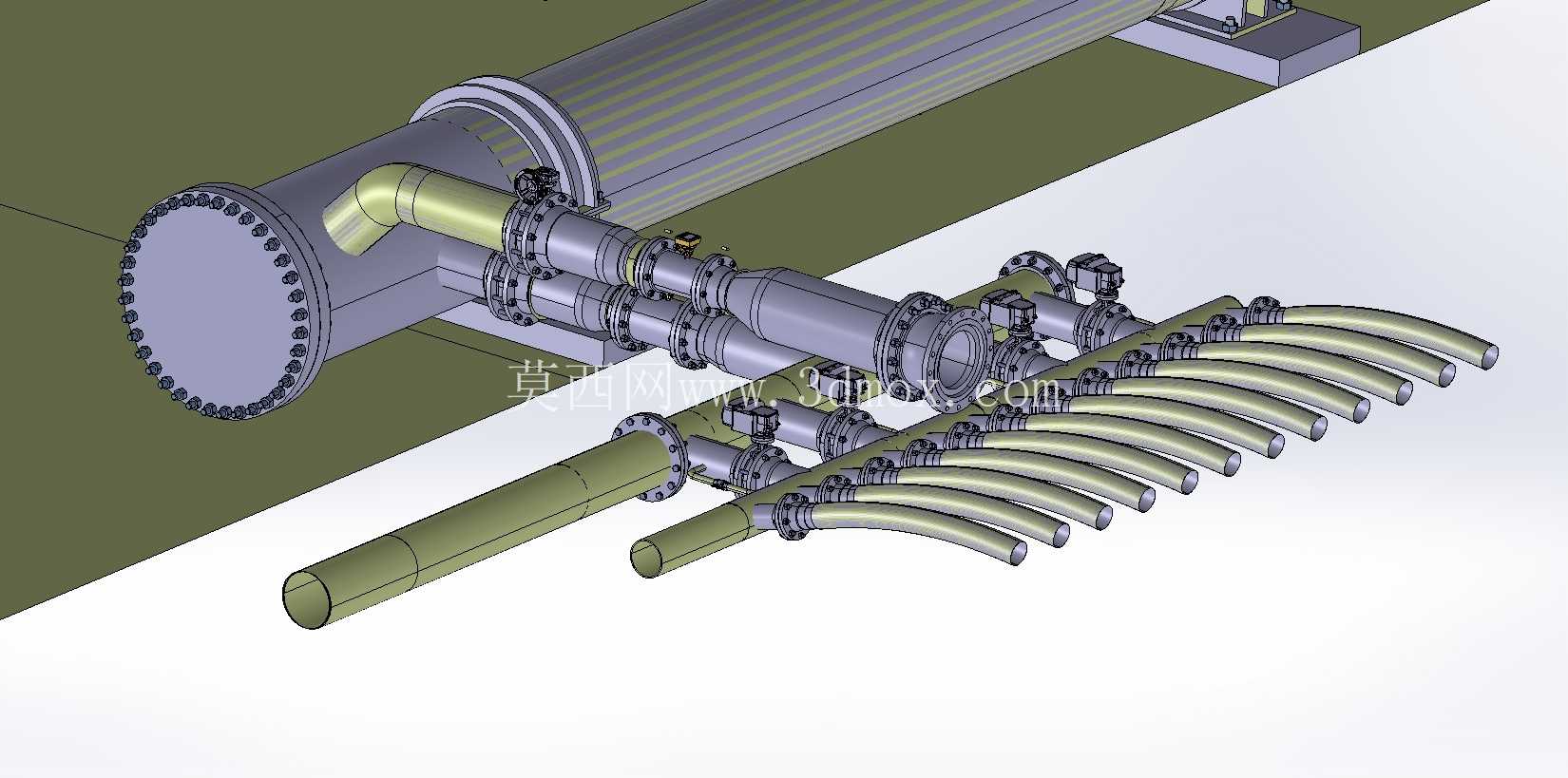

从布置逻辑看，左侧大直径筒体端部采用带螺栓孔的法兰盖或设备对接法兰，筒体侧面引出变径管段，经过弯头转向后接入中部水平汇流管。汇流管上沿长度方向布置多个支管接口，每个接口通过弯头向外扩展，形成一排弧形出料或进料支路。这样的排布能够把单路来流分配到多个并行支路，也可以把多路介质汇集到主管道，具体流向取决于工艺系统中的泵、阀和容器连接方式。

主管道承担大流量介质的输送与缓冲，管径明显大于支管，壁厚和法兰规格也应按压力等级匹配。侧向引出段通过弯头改变流向，弯头曲率半径较大，有利于降低局部阻力，减少介质在转向处的涡流和冲蚀。中部汇流管起到集配作用，各支管间距保持一致，便于现场安装阀门、仪表、软管或后续工艺设备。支管末端均保留开口或连接端，模型中以弯管阵列表达空间走向，实际工程中可在端部追加法兰、快装接头、螺纹接头或焊接坡口。

连接方式以法兰为主。大口径端部法兰盘上均匀分布螺栓孔，适合与压力容器、泵体、换热器或大型管线进行可拆卸连接；中段阀件附近也设置了成对法兰，方便检修时单独拆卸，而不必切割整段管道。法兰连接的优势在于密封可靠、装配位置明确，适合中低压水、气、油类以及部分工艺流体。若用于腐蚀性介质，可在建模阶段替换材质为不锈钢、衬塑管或合金管；若用于普通循环水，则碳钢焊接配防腐涂层即可满足多数工况。

阀件和短管集中在汇流管入口附近，形成控制段。该位置通常承担切断、调节、节流或检修隔离功能。三维结构中可以看到阀体、手轮或执行机构安装空间，以及阀前后直管段。实际选型时，阀门口径不应简单按支管外径确定，而要结合流量、流速、压降和介质特性计算；阀前阀后保留适当直管段，有助于稳定流态，避免弯头紧邻阀门造成噪声、振动和密封件磨损。

外形尺寸方面，模型的空间边界主要由三部分决定：左侧大筒体的直径和端部法兰外圆，中部水平汇流管的长度，以及右侧弯管支管阵列的展开宽度。大筒体轴线与汇流管轴线存在高度差，通过弯头和斜向管段完成过渡，因此安装时不能只看平面投影，还要核对竖向净空。支管呈扇形或平行弯曲排列，末端占据较宽的横向空间，现场布置需要预留操作面，尤其是法兰螺栓紧固、阀门手轮转动和后期保温施工都需要人手或工具进入。

安装边界上，端部法兰的螺栓孔方位是首要控制点。法兰孔跨中或对中布置会影响与设备管口的匹配，若孔位偏差过大，现场可能出现螺栓无法穿入的问题。管道支吊架位置也需要在模型阶段提前考虑：大口径筒体和长汇流管不能仅靠两端设备管口承重，应在弯头附近、阀门集中处和长跨中部设置支架，以控制自重、充液重量和热位移。对于温度变化较大的管路，还应在弯管段利用自然补偿吸收热膨胀，避免法兰承受额外弯矩。

建模思路上，管路中心线应优先建立，再按规格生成管体、弯头和法兰。多分支支管具有明显阵列特征，但不能机械复制后忽略干涉：每根弯管与主管的相贯线、焊缝区域、法兰外圆和螺栓空间都需要检查。弯头之间距离较近时，保温层、伴热管和检修间隙会进一步占用空间，因此三维布局中除了钢管本身，还应把保温厚度和操作空间作为虚拟边界考虑。

密封与强度设计是这类管路能否稳定运行的关键。法兰密封面形式可根据压力和介质选择突面、凹凸面或全平面；垫片厚度、螺栓规格和拧紧顺序需与法兰标准一致。支管与主管连接处属于应力集中区域，尤其是周期性载荷或含固体颗粒介质工况，应核查焊接节点、补强圈和壁厚减薄问题。若支管用于频繁开关的分流工况，还需关注水锤影响，在阀件附近设置固定架或缓冲措施。

在工程应用中，这类汇流管路通常不是孤立加工，而是作为撬装模块或厂内预制管段完成焊接、试压、表面处理后整体运输。三维模型能够直接用于核对管口方位、支腿位置、阀门操作高度和维修拆卸路径。对于结构设计人员，模型重点在于表达管线走向与连接关系；对于加工人员，可据此拆分管件、统计法兰和弯头数量；对于现场安装人员，则可通过空间排布判断吊装顺序和碰撞风险。整体结构紧凑、分支明确，适合作为多支路流体分配系统的核心管段进行深化设计。
