工程管网鞍形内丝分流抱箍接头

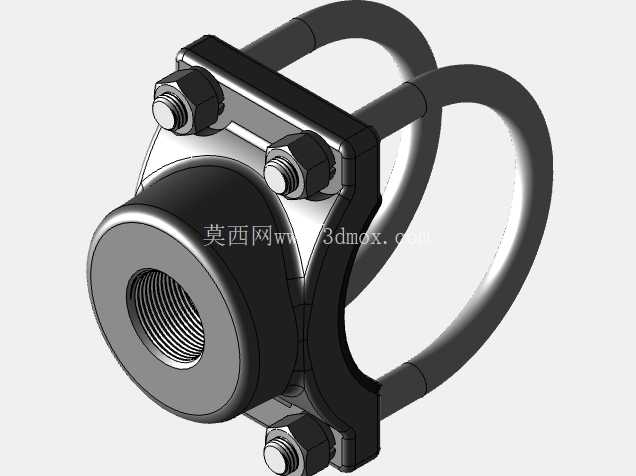

这套鞍形接头结构主要面向既有钢制管路的侧向开孔分流场景，在厂区循环水管网、市政给排水支线、消防管路改造、工艺管线加接测点或支管时经常用到。现场施工不需要把整段管线截断，也不必挪动原有管道，只需在主管外壁选定开孔位置，将上下两瓣抱箍包覆在主管外圆上，通过四组螺栓螺母均匀锁紧，让鞍座底部的弧形密封面与主管外壁贴合，再从鞍座中心的内螺纹接口接出1又3/8英寸规格的支管、仪表阀或者取样管路，适配的主管通径为100mm。

从结构细节来看，上半部分鞍座本体中心加工出贯通的内螺纹流道，螺纹段长度预留了足够的旋合深度，外接管件拧入后不会出现两三牙就顶死的情况，螺纹入口处做了倒角引导，现场装配时外螺纹件更容易对正，不会因为斜向拧入损伤牙型。鞍座与主管接触的一侧弧面按照100mm通径管道的外圆曲率匹配，弧面两侧留出密封胶圈的安装槽位，抱箍锁紧后橡胶密封圈被均匀压在管壁和鞍座之间，围绕开孔区域形成连续封闭的密封带，避免支管接口处出现渗漏。下半部分抱箍做成圆弧形带状结构，两端折弯出螺栓连接耳，和上鞍座两侧的凸台耳板一一对应，四根螺栓沿接头周向均匀分布，锁紧时受力对称，不会出现单侧翘起、局部压不实密封圈的问题。

建模过程中首先要锁定主管外径这个核心边界，100mm通径管路根据壁厚不同外径会有小幅差异，鞍座和下抱箍的内弧面要按照常用管材外径取基准曲率，同时密封槽的尺寸留出橡胶件的压缩余量，一般密封圈压缩率控制在合理区间，既保证压合后密封比压足够，又不会因为压缩量过大导致橡胶被挤压剪切、长期使用后永久变形。螺栓孔的位置要兼顾扳手操作空间，四个螺母外侧都留出了标准套筒或者开口扳手的回转余量，现场工人在管网支架旁、管沟内这种操作空间局促的位置，也能顺利完成逐次对角锁紧。

设计时还需要考虑开孔后的受力补偿：主管在开孔位置本身会损失一部分管壁强度，鞍座抱箍锁紧之后相当于在开孔外围增加了一圈补强结构，把支管接口的载荷分散到两侧更大面积的主管壁上，避免开孔边缘出现应力集中。上下抱箍的本体壁厚按照管路常规工作压力等级选取，螺纹接口周围的实体部分做了加厚处理，因为内螺纹车削之后会去掉一部分材料，加厚区域可以保证剩余壁厚满足承压要求，通水加压之后接口部位不会出现鼓胀或者螺纹变形。

外形安装边界方面，接头整体包覆在管道外侧，径向突出高度从主管外壁到内丝接口端面的距离紧凑，不会过多占用管廊空间；轴向方向上下抱箍的包覆宽度覆盖开孔周边足够范围，密封槽距离开孔边缘留有安全距离，锁紧之后密封面完全覆盖开孔周边的管壁区域。四组螺栓的排布方向垂直于管道轴线，装配时不需要沿管道轴向预留很长的操作空间，在并排布置的多根管路之间也能完成安装。

这类鞍形分流接头在实际改造项目里优势很明显：老旧管线加接支管时，如果采用传统三通做法，需要停输送介质、切割管道、焊接三通再做防腐探伤，施工周期长且影响整条管线运行；采用抱箍式鞍座接头，只需要在主管上开出对应尺寸的孔，包覆锁紧鞍座即可完成接口引出，大幅降低现场动火作业的风险，也适合在不允许长时间停机的生产管网中使用。建模时把螺栓、螺母、鞍座本体、下抱箍、密封槽都按实际装配关系拆分，工程师可以直接在整套管路三维布局里校验接头和周边管道、支架、阀门的干涉情况，也可以据此导出工程图核对密封件规格、螺栓长度和安装孔位，提前发现现场装配可能出现的空间冲突。
