多通径放射状汇流焊接管路结构

这套放射状多接口焊接管路构件，主要面向流体介质集中分配、多路并行汇流的工艺管路场景，在车间集中供气系统、小型水处理分流单元、化工试验台介质输送工位、暖通空调分支管路以及多工位气动设备的气源分配环节都能见到同类结构的实际应用。区别于普通铸造一体成型的多通接头，该构件全部采用标准管材与法兰盘拼焊成型，不需要开模制作异形铸件，小批量定制场景下生产周期更短，后期局部接口磨损后也可单独切换对应支管，维护成本远低于整体铸造件。

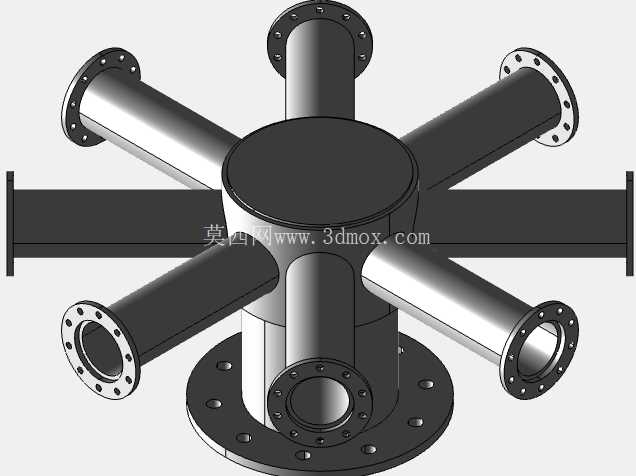

从结构布局来看，整套构件以中心竖直筒体作为汇流腔核心，筒体底部搭配带螺栓孔的圆形连接法兰，可直接固定在储罐顶部、设备机架平台或者预埋管座上，安装时只需对齐法兰螺栓孔位、加装密封垫片即可完成对接，不需要额外制作复杂的支撑工装。中心筒体周向均匀伸出六根径向水平支管，每根支管末端都焊接标准连接法兰，可分别对接六路独立的外接送气管、输液管或者工艺旁通管路；筒体顶部额外设置一根竖直向上的短管接口，可接入总输入管路、安全阀或者排气测压组件，整体接口排布呈中心对称形态，各路支管到中心腔体的流道长度基本一致，介质分流时各支路压损偏差极小，能很好保证多路并行工况下的流量均匀性。

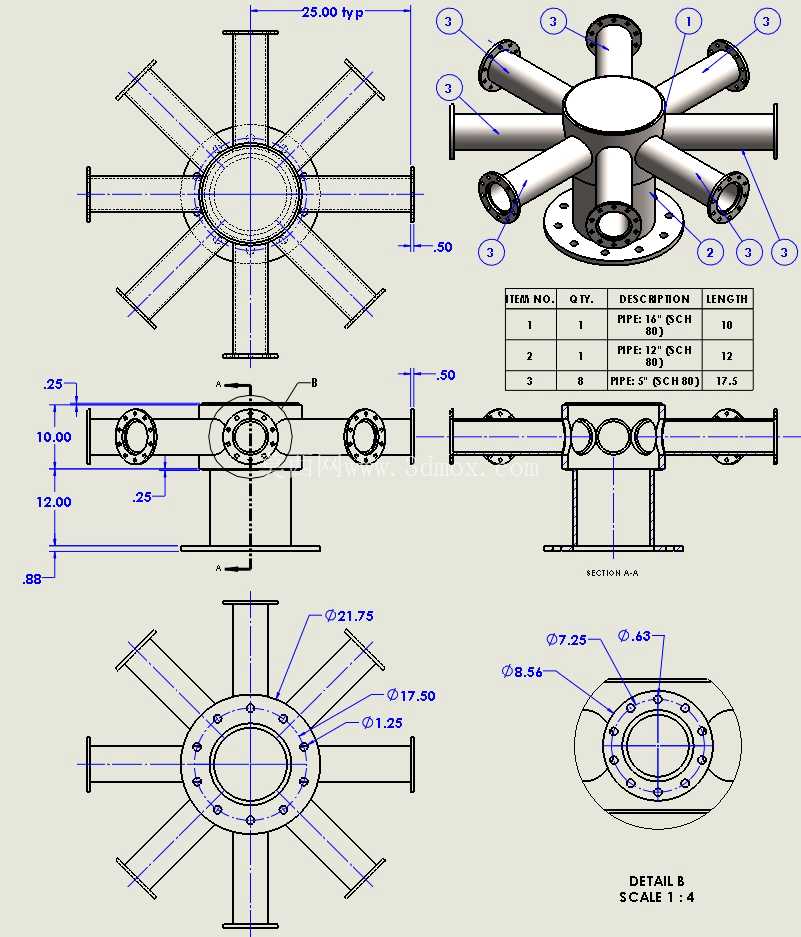

尺寸设计上，径向支管的外伸长度控制在25mm量级，支管端部法兰外径约21.75mm，法兰端面上的密封配合面直径为17.5mm，端面均布的螺栓孔孔径1.25mm；底部安装法兰的外轮廓直径约7.25mm，法兰中心定位孔直径4.63mm，法兰盘上沿周向分布的连接孔孔径8.56mm，所有尺寸标注完全对应工程出图的加工基准，建模时每一处管壁厚度、法兰凸台高度、焊脚预留间隙都和实际钣金下料、管材切割的工艺参数对齐。中心筒体与支管衔接的位置，没有采用生硬的垂直相贯线拼接，而是在相贯区域做了贴合管材外壁的弧形切口，支管端部切割出和筒体外圆完全匹配的马鞍形坡口，拼合后焊缝沿相贯线连续分布，焊接时焊条可以沿着坡口均匀走枪，焊后焊缝受力均匀，不会出现局部应力集中开裂的问题。

建模过程中，管路主体先通过草图绘制中心筒体的旋转轮廓，生成基础汇流腔实体，再分别绘制每根支管的拉伸路径，沿径向生成管材实体，端部法兰通过旋转特征生成毛坯后，阵列螺栓孔完成接口细节；底部安装法兰单独绘制草图，拉伸生成盘体后阵列安装孔，再和中心筒体下端做合并实体处理。所有拼接位置提前预留1.5-2mm的焊接收缩余量，避免焊接热变形后整体接口位置出现尺寸偏移。工程图里除了标注整体外形尺寸，还单独列出了各段管材的规格、长度、件号明细，装配时可以按照明细表依次下料、组对、点焊定位，确认所有支管的同轴度、法兰端面平行度符合公差要求后，再完成满焊作业。

实际选型使用时，这种焊接式多通汇流件特别适合接口数量多、排布方向有特殊要求的非标管路场景，不需要受标准铸造三通、四通的接口数量限制，可根据现场管路走向灵活调整支管的伸出角度和长度；焊接完成后做整体水压或者气压密封测试，确认焊缝无渗漏后即可做防腐喷漆或者抛光处理，适配不同工况的防腐蚀、洁净度要求。
