板式换热器进水弯管铜质接头组件

该组件面向板式换热器水侧接管场景，用于换热板片接口与外部循环水管路之间的过渡连接，承担进水导流、密封承压和装配补偿作用。在暖通空调、冷水机组、工业冷却循环、热泵系统及小型换热站中，换热器接口往往受设备内部板片排布限制，外部管路又需要避开机架、阀门、泵体和检修空间，直连管路很难同时满足走向、密封和拆装要求，因此采用带弯段的铜质进水管作为接口转换件。

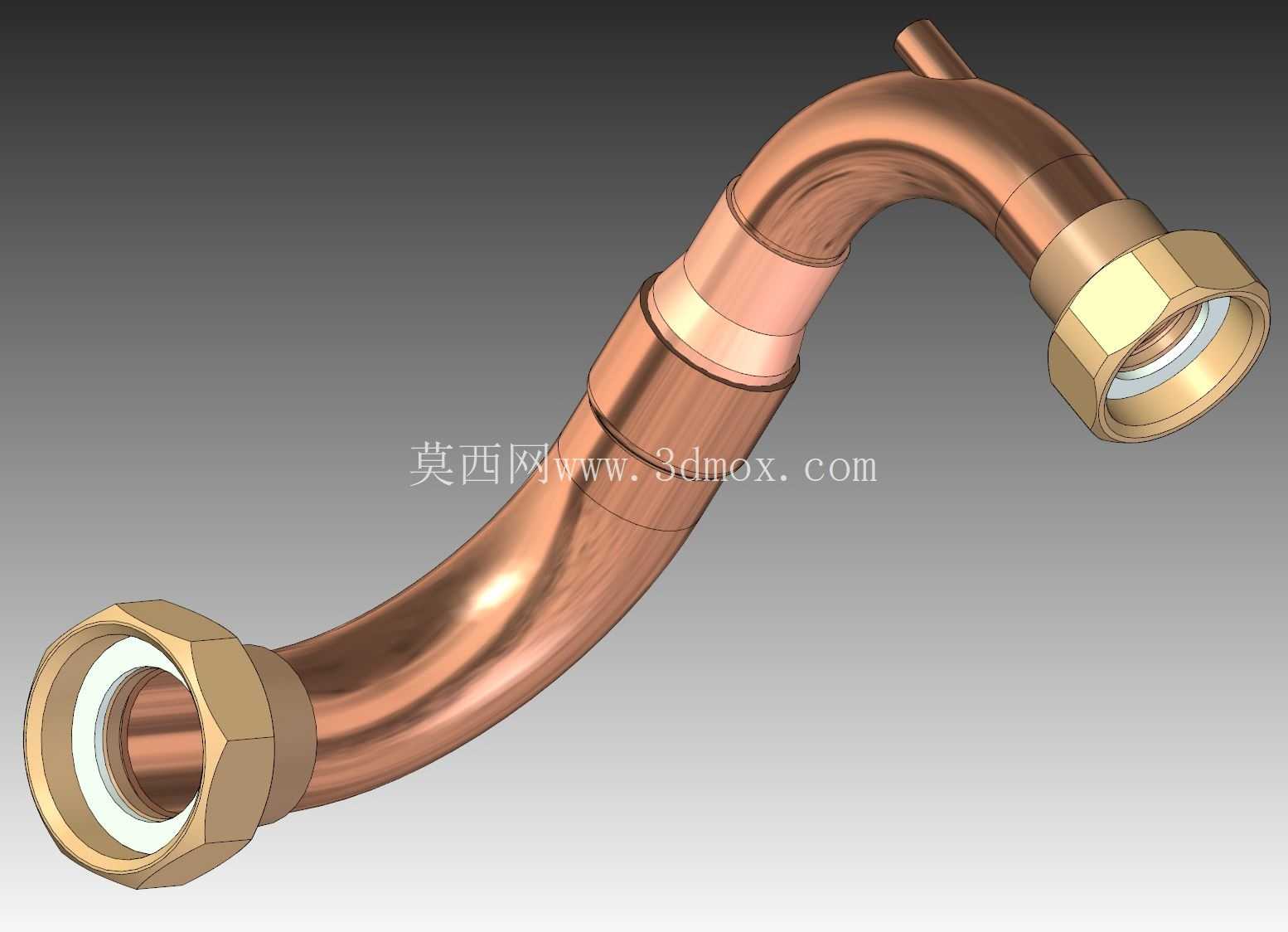

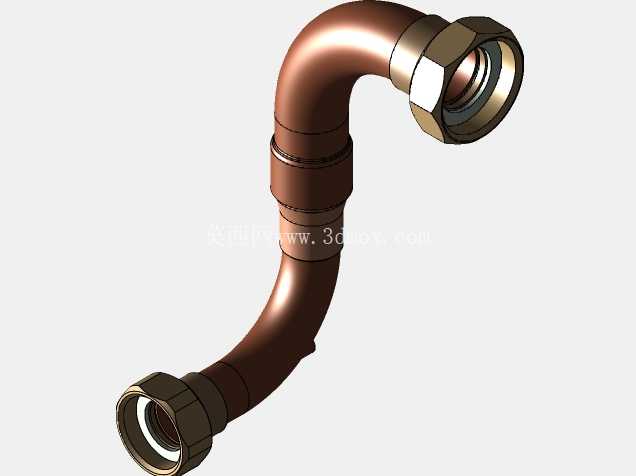

模型主体由紫铜弯管、两端黄铜活接螺母、密封座以及管侧小接口组成。弯管采用较大曲率半径的平滑过渡，减少水流在转向处的局部阻力，也降低高速循环水对管壁的冲刷。管身中部设置多级台阶和套合段，既用于定位接头零件，也便于在装配时控制插入深度。两端活接螺母保留六角外形，可使用常规开口扳手或活动扳手拧紧；螺母内侧与管端配合形成压紧结构，装配时通过旋转螺母推动密封面贴合，而不需要整体旋转弯管，这在狭窄设备空间内尤为重要。

从实际用途看，该管路件并不只是简单弯头，而是换热器水路的边界连接件。一端对接换热器板片或水室接口，另一端接入循环水管道；活接结构允许在设备维护时单独拆卸，避免割管或大范围移动主管。管端密封区域采用平面与锥面过渡相结合的形式，能够在螺母压紧后形成稳定密封带，适合水介质、防冻液混合介质以及常规低压循环工况。铜材具有较好的导热性、耐蚀性和成形性，弯管段可通过钎焊或卡套方式与相邻套环结合，黄铜螺母则提供较高的螺纹强度和耐磨性能。

设计时需要优先控制三条边界：一是接口中心距，弯管两端螺母轴线并非简单共线，建模时应保证两端接口相对位置与换热器安装孔、外接管路走向一致；二是弯管外轮廓包络，铜弯管外侧最高点、螺母外六角对边尺寸以及小支管突出方向都要纳入干涉检查，防止与换热器护板、保温层或相邻管路发生碰撞；三是拧紧操作空间，六角螺母周围应预留扳手转动角度，不能只按螺纹连接完成静态装配而忽略现场拆装。

结构建模可按管路骨架先行，确定两端接口轴线、弯弧半径和小支管位置后，再生成铜管实体。弯管壁厚应沿弧段保持均匀，避免在弯曲外侧出现虚薄；台阶套环需与主管保持同轴，端面留出钎焊或压紧接触区域。活接螺母内部应体现螺纹退刀、压紧斜面和六角外轮廓，密封件位置可根据实际工艺建立环形槽或贴合面。小支管接口通常用于排气、测温、旁通或附加传感连接，其轴线与主管的夹角、伸出长度和端部形式会影响后期仪表布置，不能在模型中省略。

安装边界方面，两端活接螺母的外六角尺寸决定工具可达性，螺母端面到弯弧起点的直段长度影响压紧行程；弯管底部与设备面板之间应保留保温和凝露空间，尤其在冷冻水工况下，铜管表面温度较低，若直接贴近钣金或线缆，可能产生冷凝水积聚。外接管道不得将较大管路应力直接传递到换热器接口，泵启停造成的水锤和热胀冷缩应通过管卡、软接或弯管自身柔性吸收一部分。模型在装配中还应核对螺纹规格、密封面方向和螺母旋向，确保现场能够从检修侧完成锁紧。

从工程表达角度，该类零件适合用于换热机组管路布置、接口干涉校验、维修空间评估和备件展示。铜弯管的曲面过渡、金属接头的阶梯关系以及活接螺母的加工特征都需要清晰呈现，使结构工程师能够据此判断水路走向是否合理，装配人员能够理解压紧顺序，选型人员也能核对接口形式与设备边界是否匹配。
