路虎揽胜V8发动机化油器通气管涉水接头

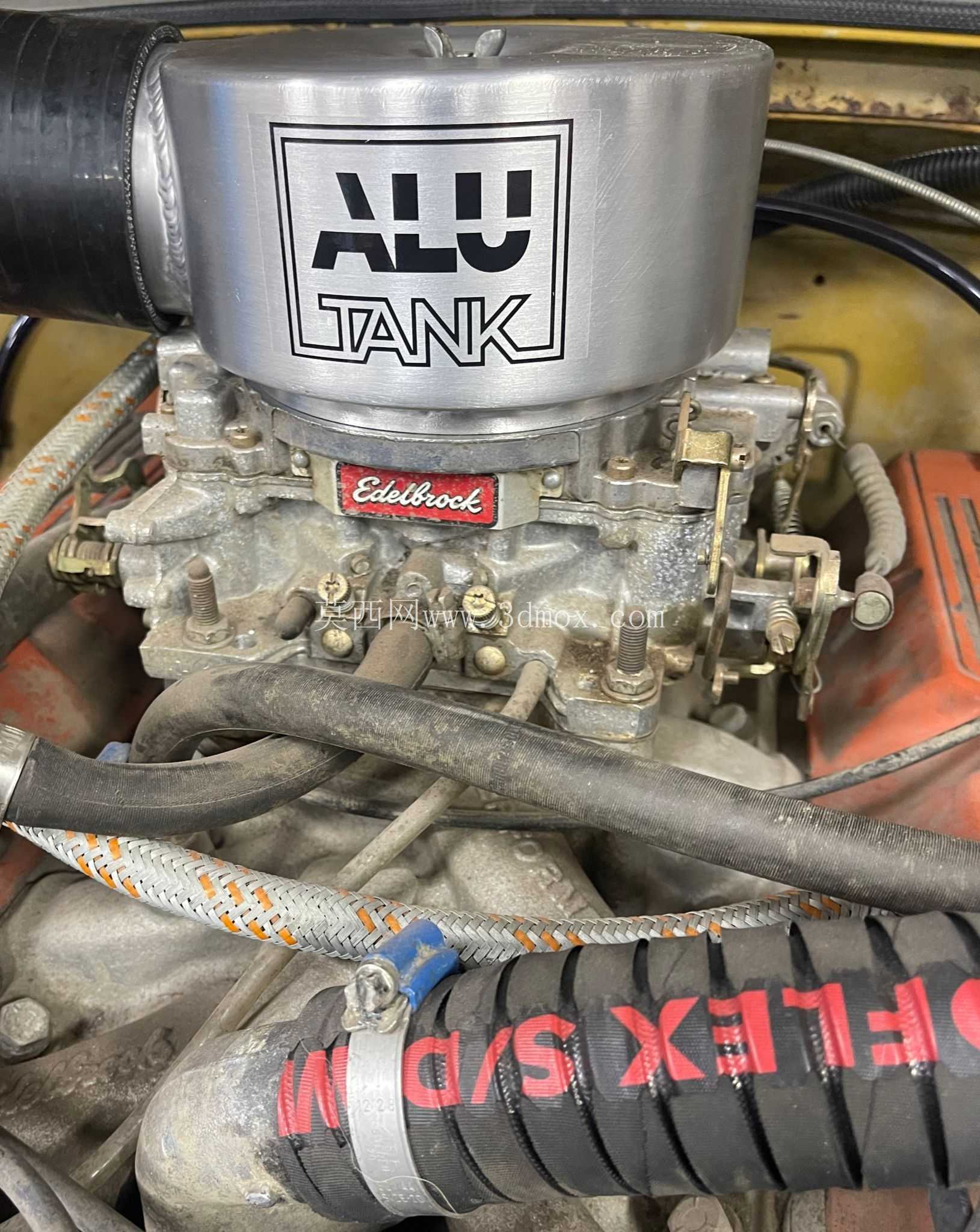

　　在硬派越野车型的动力系统进气改造场景中，涉水工况下的进气防护是动力系统可靠性保障的核心环节之一，这款适配路虎揽胜V8发动机的Edelbrock化油器通气管接头，正是针对越野涉水场景下化油器通气管路的密封防护需求设计的结构件。从实际装车使用场景来看，硬派越野车在穿越积水路段、涉水冲滩时，发动机舱下部会被水流包裹，常规化油器的通气管开口如果没有做高位延伸或者密封转接，飞溅的水流很容易通过通气管进入化油器腔体，轻则导致混合气浓度异常、发动机怠速不稳、动力输出中断，重则会造成液体进入气缸引发液击，直接损坏活塞、连杆等核心动力部件，这类故障在越野穿越场景中属于高发的动力系统损伤类型，而该接头正是为了解决这一实际问题开发的转接结构。从功能特性来看，该接头采用侧出式圆筒转接结构，主体为带侧置接口的圆柱腔体结构，主体腔体的上端面为封闭平面，仅保留极小的定位工艺孔，侧置接口为等径圆筒结构，与主体腔体内部贯通，能够将化油器顶部的通气管路从垂直向上的方向转接为水平侧向输出，方便外接高位延伸管路，将通气管的进气端引至发动机舱高位、甚至接至涉水喉的高位进气通道内，从根源上避免涉水时水流从通气管路进入化油器内部。

　　从设计思路层面，该结构没有采用复杂的异形曲面设计，整体以规则回转体结构为主，主体圆柱腔体的内径与Edelbrock配套化油器的通气管安装基座外径完全匹配，安装时可以直接套在化油器的通气管基座上，配合密封胶圈或者卡箍即可完成固定，不需要对原车化油器结构做任何打孔、切削改造，属于无损安装的转接部件；侧置接口的轴线与主体腔体的轴线垂直相交，能够保证管路转接后气流走向顺畅，不会因为管路弯折造成通气管路堵塞，影响化油器腔体的气压平衡——化油器的通气管核心作用是平衡浮子室与外界大气的压力差，如果通气管路堵塞或者弯折，会导致浮子室压力失衡，直接造成供油量异常，出现混合气过浓或者过稀的问题，因此该结构在设计时特意将侧置接口的通流截面积设置为与原化油器通气管通流截面积完全一致，避免转接结构带来的通流阻力变化影响化油器的正常供油特性。

　　从外形尺寸与安装边界来看，主体圆柱腔体的轴向高度控制在较低范围，安装后不会在化油器顶部占用过多垂直空间，避免与发动机舱盖、空滤壳体等周边部件发生干涉；侧置接口的外伸长度经过匹配设计，接口端面距离主体圆柱外壁的距离刚好满足标准橡胶软管的安装深度要求，外接软管后不会因为接口过短造成软管脱落，也不会因为接口过长挤占周边的线束、管路布置空间；主体腔体下端的安装止口做了倒角导向设计，安装时可以快速对准化油器的通气管基座，降低现场安装的对位难度，即使在户外越野场景下没有专用工装，也可以快速完成拆装更换。

　　在实际越野改装的管路布置中，该接头的侧置接口可以根据发动机舱的实际布局调整安装角度，只需要在固定卡箍拧紧前转动主体腔体，即可将侧置接口朝向最方便走管的方向，不需要额外定制异形弯管接头，适配不同改装方案的管路走向需求；主体上端面的封闭结构除了封堵原通气管的垂直向上开口外，平整的端面也可以作为临时的标识粘贴面，方便改装时标注管路走向或者安装日期，小尺寸的定位工艺孔则是为了在加工时保证腔体的同轴度，同时避免腔体内部因为温度变化出现密闭憋压的问题，极小的孔径也不会让飞溅的水流轻易进入腔体内部。从结构强度角度来看，该接头的壁厚设计兼顾了轻量化与抗振需求，V8发动机工作时的振动幅度较大，越野工况下还会伴随持续的路面颠簸冲击，接头的壁厚设置能够保证在长期振动环境下不会出现开裂、变形的问题，同时整体重量较轻，不会给化油器基座带来额外的负重，避免长期振动下化油器基座出现应力疲劳。
