热电偶在工业炉、热处理设备、管道测温以及试验台架上使用时,补偿导线往往需要沿保护套管、支架或设备外壁就近整理。若线缆完全悬空,长期受热气流冲击、设备振动和检修拉扯影响,接头位置容易出现应力集中;若直接用扎带捆死,后期更换温度元件又需要剪断重扎,维护效率较低。这个弯丝式电缆夹正是针对这类轻载固定场景建立的结构件,核心作用是把靠近热电偶套管的一段电缆限制在预定走线路径上,同时保留快速拆装和少量活动余量。

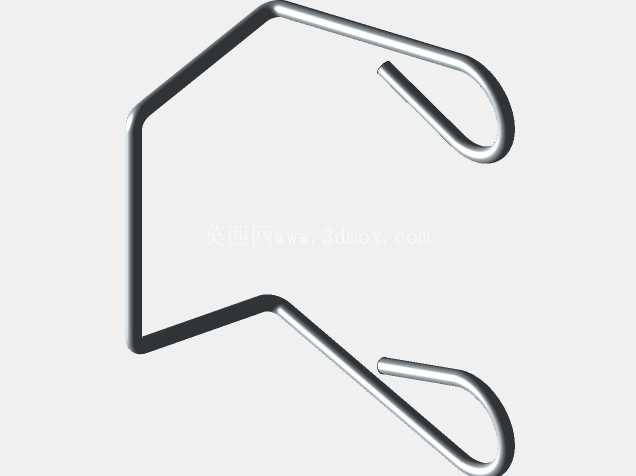

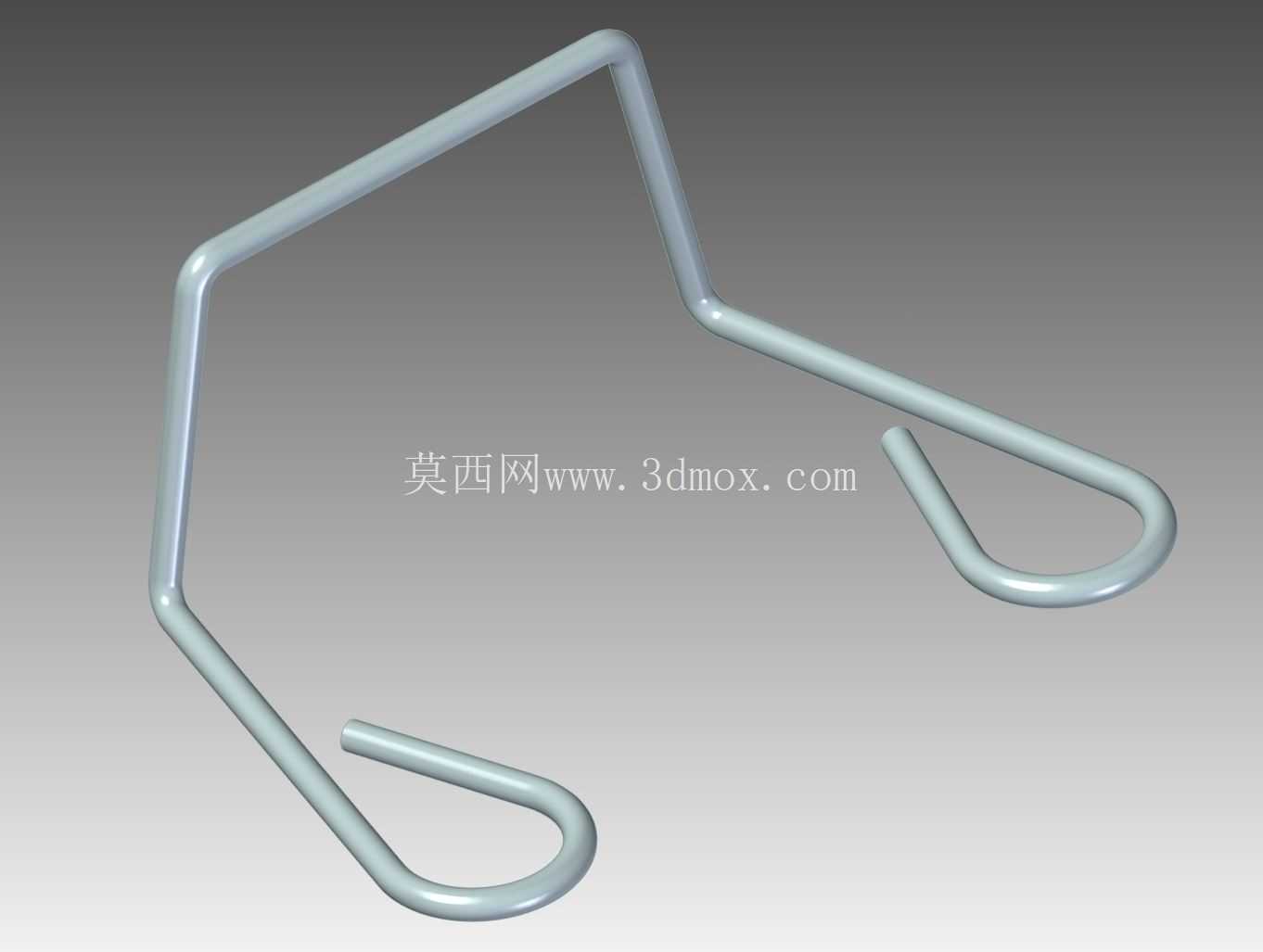

从结构形式看,零件采用单根金属圆丝连续弯折成型,没有复杂壳体,也没有额外销轴、弹簧或紧固件。整体轮廓由中间的多边形跨接段和两端的U形弯钩组成:中间段先形成较大的跨越空间,用于避开热电偶套管、焊接凸台或邻近管线;两端弯钩朝向同一侧,构成两个弹性挂接位置。安装时可利用圆丝自身的弹性产生轻微张开,让卡扣跨过电缆和被固定基体,松手后弯钩回抱,形成约束。这种思路不同于螺钉压紧式线夹,它更适合薄板边缘、细杆支架、格栅以及临时测温线束等不便于打孔攻丝的位置。
设计上最需要关注的是弯钩开口与回弹量。弯钩不能做成完全封闭环,否则现场装配时必须从电缆端部穿入,无法在已有布线上补装;但开口也不能过大,否则在振动条件下线缆容易脱出。较合理的处理方式是让开口略小于电缆或被夹持基体的有效直径,圆丝端部做圆滑过渡,装配时依靠材料弹性撑开,到位后开口回弹到防脱位置。端部还应避免尖锐切口,因为补偿导线外护套通常较软,尖角在热老化后更容易割伤绝缘层。模型中弯钩处保持连续圆弧,既降低了应力集中,也减少了对线缆表面的局部压强。
中间跨接段的折线形状并非单纯为了外观,而是为安装边界服务。热电偶套管附近常存在焊缝、保温层、接线盒边缘或并排细管,平直卡扣可能无法越过这些凸起。多段折弯形成的桥形轮廓可以抬高线缆走向,使电缆不直接压在粗糙焊缝或高温壁面上,也能让夹持点与套管之间保留散热间隙。折线拐角处采用圆角过渡,能够避免弯丝时外侧过度拉伸开裂;在三维建模时,这些拐角应按实际弯曲半径建立扫掠路径,而不是简单用直角相交代替,否则后续出工程图或估算展开长度时会产生偏差。
尺寸边界方面,这类零件的关键参数包括丝径、弯钩内径、开口宽度、跨接高度和两钩中心距。丝径决定夹持力与自重,丝径过细则卡夹容易在振动后张开,丝径过粗又会导致装配困难,并可能压伤薄壁护套。弯钩内径需要与目标电缆外径或安装杆径匹配,通常应让被夹持件在钩内有少量转动余地,而不是完全锁死;跨接高度则要依据套管外径、保温层厚度和线缆最小弯曲半径综合确定。两钩之间的距离不宜只按理论直线距离取值,还要考虑现场基体可能存在的制造偏差,因此结构本身应通过弹性变形吸收少量错位。
在实际使用中,该卡夹更适合固定轻量信号线缆,而不适合承受大拉力的动力电缆。热电偶补偿导线传递的是微弱温度信号,固定点的主要目标是防止摆动、摩擦和接头受力,而不是提供强拉力约束。因此卡夹布置时可在热电偶接线盒附近设置第一处约束,再沿套管或支架每隔一段距离设置辅助约束,使线缆在热膨胀和设备振动时能够小幅滑移,避免把机械拉力直接传到端子上。对于高温区域,还应把卡夹位置选在辐射热较低的一侧,并让线缆与热壁之间保留空气层。
从建模角度看,该零件适合用路径扫掠方式生成:先根据安装空间绘制三维中心轨迹,再定义圆丝截面沿路径连续成型。弯钩段、斜跨段和折线拐角要保持切线连续,端部可增加半球或圆角封口,以反映真实弯丝件的表面状态。若用于后续加工,还需进一步补充材料、丝径、弯曲半径、表面处理和自由角度公差;若用于设备布局校核,则重点检查卡夹与套管、电缆、保温层及检修工具之间的干涉关系。整体结构虽然简单,但它把走线限位、弹性装夹和避让凸起三类需求合并在一根弯丝上,适合在测温管线密集、维护频次较高的工业场景中使用。
