DN25立式浮球式垂直止动管路控制构件

项目分类:阀门 发布时间:2026-01-12 ID:1120818
  • DN25立式浮球式垂直止动管路控制构件
  • DN25立式浮球式垂直止动管路控制构件
  • DN25立式浮球式垂直止动管路控制构件
  • DN25立式浮球式垂直止动管路控制构件
  • DN25立式浮球式垂直止动管路控制构件

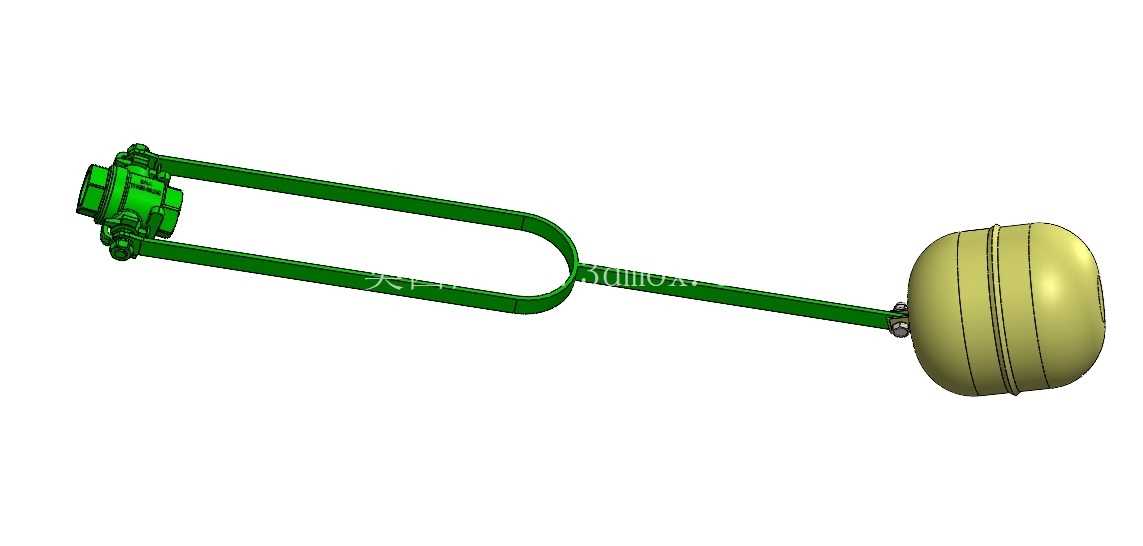

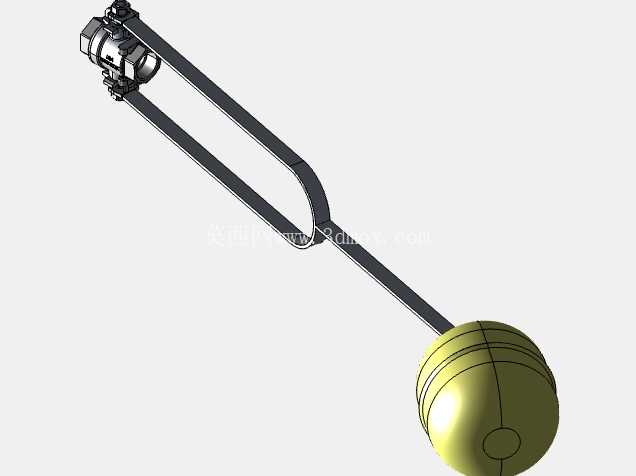

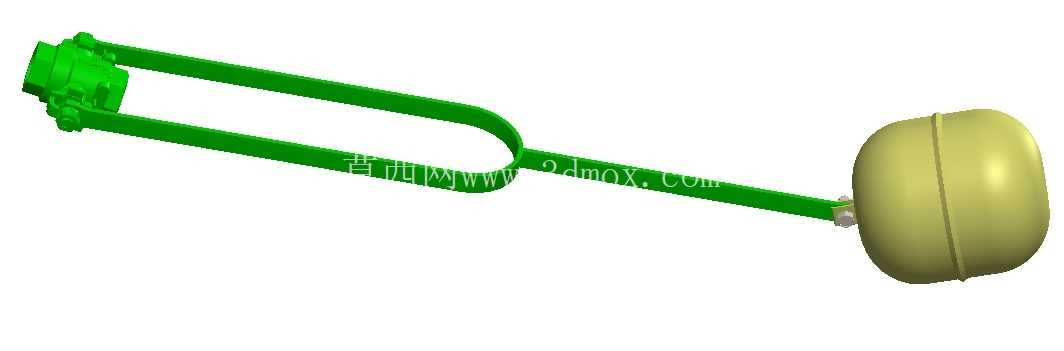

这套三维结构的核心是适配DN25公称通径管路的立式浮球触发止动构件,整体由端部球形浮体、长直联动杆、U型弯折安装端三个功能段组成,没有多余装饰结构,所有轮廓都服务于液位触发与管路通断控制的实际工况。从现场布置的边界条件来看,长杆的延伸长度是按照中小型敞口水箱、闭式储液罐的常规液位落差预留的,U型弯折端可以直接卡装在罐壁预设的安装支座上,不需要额外加工复杂的连接法兰,现场装配时只需要在罐顶或者侧部检修口预留对应宽度的安装槽,就能把整套构件放入罐内,浮球端自然垂向液面下方的低位触发区间,联动杆末端对接罐外的阀瓣执行机构,整套构件的运动路径全程沿垂直方向做小角度摆转,不会和罐内的进水管、溢流管、加热盘管发生空间干涉。

浮球采用空心密闭的球形壳体,球面没有棱角,在液面波动时受到的液体冲击力会沿球面均匀分散,不会因为液面频繁晃荡出现卡滞,球形的外形也让浮体在升降过程中和罐壁的接触面积降到最低,哪怕罐内壁附着少量水垢或者料液结晶,也不会刮蹭浮球表面阻碍动作。联动杆采用等截面细长直杆结构,杆身和浮球的连接位置做了局部加强过渡,避免长期往复摆动出现根部疲劳断裂,杆身和U型安装端的衔接处做了平滑弯弧,没有直角应力集中点,U型的双平行臂结构相当于给摆转动作提供了双侧导向,相比单悬臂的触发杆,抗侧向偏移的能力更强,在进液流速较快、液面涌浪明显的工况下,杆身不会出现横向震颤,触发液位的重复精度可以稳定控制在很小的偏差范围内。

这类构件最常见的应用场景是中小型供水水箱的液位联锁、小型化工配料罐的进料截止、暖通系统膨胀水箱的液位保护,当罐内液位上升到设定高位时,浮球受浮力抬升,带动联动杆绕U型端的铰接点摆转,触发末端的垂直止动阀瓣切断进料管路,避免液体溢出;当液位下降到低位时,浮球随液面下落,联动杆反向摆转重新打开阀瓣恢复进料,整个触发过程不需要外接电源和气源,完全依靠液体浮力实现自动控制,在防爆要求高的储液场景、没有外接动力的简易供水系统里适用性很强。

建模过程中首先按照DN25管路配套的管件安装尺寸锁定铰接点的基准坐标,先绘制U型安装端的双平行臂轮廓,保证两臂的同轴度偏差控制在装配允许范围内,再延伸出长直联动杆,在杆的末端对齐浮球的球心位置,保证浮力的作用线尽可能靠近杆的摆动平面,减少附加扭矩。浮球的壁厚按照常压储液的承压要求设定,壳体内部留空保证足够的排液体积,提供充足的浮力来克服阀瓣的弹簧预紧力和管路内介质的压损阻力。安装边界方面,整套构件放入罐内时,浮球的最低位距离罐底要预留出足够的沉渣空间,避免罐底沉积的杂物托住浮球导致无法正常下落,浮球的最高动作位要低于罐壁的溢流口高度,保证止动动作触发后溢流不会先发生,U型安装端的铰接轴要保持水平,让摆转平面完全垂直于液面,避免动作过程中出现侧向别劲。杆身的长度可以根据不同罐型的液位行程做等比例调整,弯折端的卡装尺寸也可以适配不同厚度的罐壁安装板,和上下游的DN25管道管件对接时,执行端的接口尺寸和常规直通球阀的阀杆安装位完全兼容,不需要对原有管路做大规模改造,直接替换原有手动控制的阀杆触发组件就能实现自动液位止断功能。
