多工位水膜式工业喷漆漆雾处理装置

这套多工位水膜过滤喷漆作业装置，主要面向中小型结构件、五金零部件的批量喷涂作业场景设计，常见于机加工企业表面处理工段、五金制品厂喷涂车间、小型汽配零件涂装线等作业区域，用来解决开放式喷漆作业中漆雾弥散、漆粉飘散污染作业环境的问题，相比传统干式喷漆柜，它的过滤介质损耗更低，连续作业时长更久，维护频次也能得到有效控制。

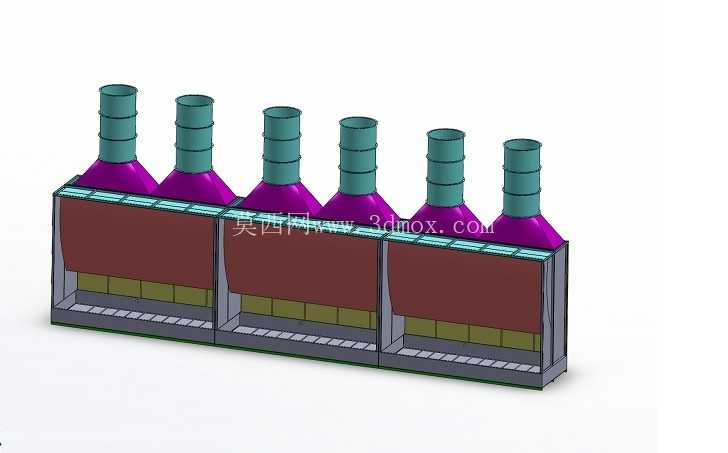

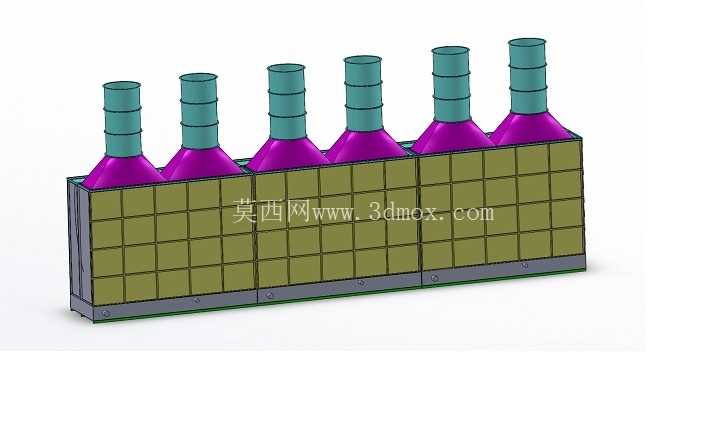

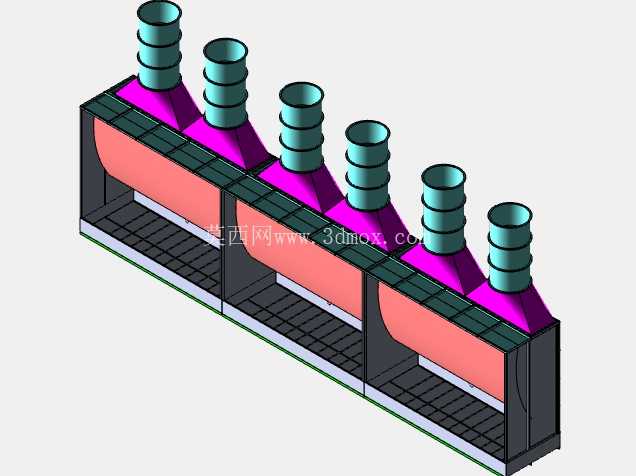

从结构布局来看，整套装置采用长条形卧式主体结构，主体作业腔为长方体箱型结构，正面预留连续的作业开口，作业面高度适配常规站立式喷涂作业的操作高度，作业人员可站在装置正面完成工件的持件喷涂或者挂具上件后的喷涂操作，六个独立的排风过滤单元沿主体箱体顶部等距排布，每个单元下部为锥形集气段，上部为圆柱形排风立管，可直接对接车间排风主管道，不需要额外做变径转接，安装时只需要保证主体箱体水平放置，排风立管与主风管做软连接密封即可，主体底部预留100mm高度的安装调节边，可通过垫铁调整整体水平度，避免内部循环水出现偏流影响过滤效果。

设计过程中优先考虑了漆雾捕捉的效率问题，水膜过滤结构布置在箱体内部后侧的迎风面上，含漆雾的空气在排风负压作用下向后流动，冲击流动的水膜层时，漆粉颗粒会被水膜粘附，随水流进入下部的集水槽，经过初步沉淀后水循环使用，相比滤棉过滤的干式结构，不会出现滤棉堵塞导致排风吸力下降的问题，只要定期清理集水槽内的漆渣即可维持稳定运行。六个独立排风单元的设计，是为了保证长条形作业面上各位置的排风风速均匀，避免出现两端风速高、中间风速低的死角，每个锥形集气段内部都设置了导流板，引导气流均匀进入上部立管，不会出现局部紊流导致漆雾逃逸的情况。

主体箱体的壁板采用模块化拼接结构，单块壁板为标准尺寸，运输时可拆分后叠放，进场后通过螺栓拼接组装，不需要现场焊接作业，对于车间入口尺寸有限的改造场景适配性更强。作业腔内部的水膜供水采用支管分水结构，每个供水支管都设置了独立的流量调节阀，可根据对应工位的实际喷涂作业量调整供水流量，在保证水膜完整覆盖内壁的前提下控制循环水的总流量，降低循环水泵的运行功耗。集水槽设置在箱体最下部，槽体做了倾斜坡度设计，最低处设置排污口，清理漆渣时不需要人员进入腔体内，打开排污口即可将沉积的漆渣随水流排出，日常维护的操作难度大幅降低。

从安装边界来看，整套装置的主体宽度适配六个工位同时作业的需求，单工位作业宽度满足常规小型工件喷涂的操作空间需求，整体深度控制在1.5米以内，不会占用过多车间纵深空间，排风立管的高度可根据车间风管的实际安装高度做适配调整，不需要改动主体结构。作业面的风速控制在符合涂装作业安全规范的区间内，既可以保证漆雾不会向作业人员一侧扩散，也不会因为风速过高导致喷涂的漆流被扰动，影响工件表面的喷涂质量。

在实际使用过程中，这套装置可搭配工件挂架、旋转工作台等辅助工装使用，适合多品种小批量工件的连续喷涂作业，相比单工位喷漆柜，它的单位工位占地面积更小，排风系统的共用率更高，整体投资成本更低。水膜过滤的方式对于油性漆、水性漆的漆雾都有较好的捕捉效果，不需要根据涂料类型更换过滤材料，适配的喷涂工艺范围更广。内部结构没有易损耗的精密部件，循环水泵、供水管路都是通用标准件，后期维护更换配件的采购成本低，对于中小型加工企业来说，日常运维的压力更小。
