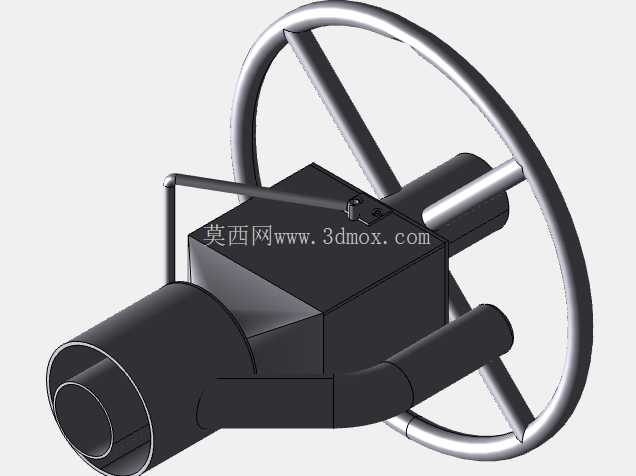

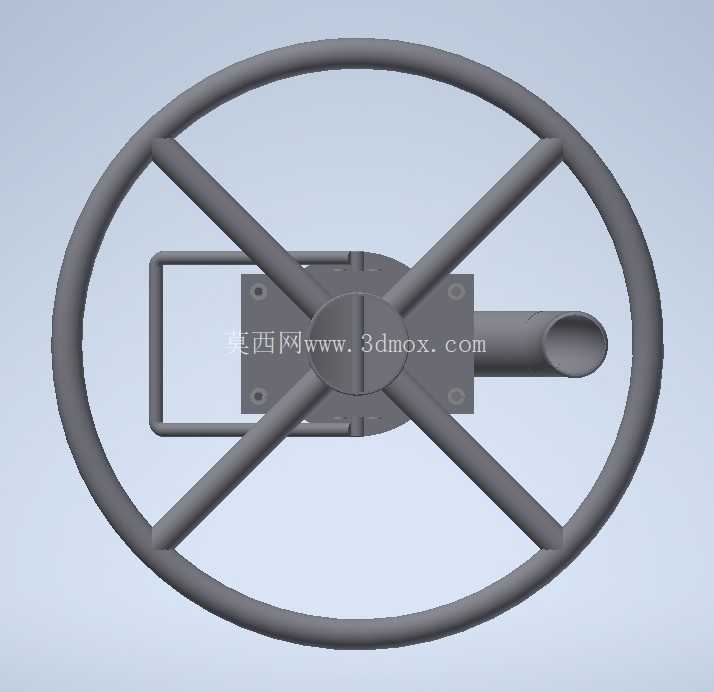

该结构面向局部粉尘捕集工位设计,主体由圆形集气罩、十字加强筋、中部安装座、侧向排气接口以及背部矩形护框组成,适用于打磨、切割、投料、粉体输送转接等需要在扬尘点附近形成稳定负压气流的场合。圆形罩口能够围绕尘源形成较连续的包围边界,气流从罩口外缘向中心汇流后进入侧向接管,相比单纯直管吸口,其有效捕集范围更大,对横向飘散粉尘具有更好的约束能力。
从现场布置角度看,这类除尘头通常安装在扬尘产生位置的上方或侧上方,也可根据工艺需要固定在设备机架、操作平台或悬臂支架上。罩体背部的矩形框架并非单纯装饰结构,它为安装座提供了附加支撑边界,可在吊装、检修或受到轻微碰撞时减少中部壳体的局部变形。十字加强筋从中心座延伸至环形罩体,将大直径薄壁圆环分割为多个受力区域,能够抑制罩口椭圆化,并提高搬运、吊装和长期振动工况下的整体刚度。
中部安装座承担主要连接功能,座体上预留有安装孔位,可与支架、翻转机构或固定法兰配合。侧向圆筒形排气接口用于对接除尘风管,接口轴线偏离罩体中心,便于在狭窄设备空间内布置管道,也能避免从罩体正后方接管时与操作区域冲突。接口端部采用圆滑过渡形态,有利于降低气流进入风管时的局部突变,减少涡流和压损。实际选型时,排气接管直径应与系统风量、管道风速相匹配;若粉尘浓度较高,管道内风速需满足输送要求,防止颗粒物在水平管段沉积。
罩体表面设置防护涂层,主要用于改善耐磨和耐蚀性能。对于金属粉尘、矿物粉尘或带有少量潮气的工况,涂层可以降低基材表面被颗粒冲刷和腐蚀的风险,同时也便于日常清理。建模时需要重点表达涂层覆盖范围、接口配合面以及安装孔位置。配合面通常不宜随意加厚涂层,否则会影响接管、螺栓或压板装配;若涂层在工程图中单独标注,应明确膜厚范围和非涂装区域,避免现场安装时出现干涉。
外形边界方面,大直径圆环决定了设备所需的最小安装空间,罩口前方应保留无遮挡的进风区域,不能紧贴工件或设备壁面,否则会造成局部吸风短路、系统阻力升高。侧向接管后方需要预留管道拆装空间,尤其是采用卡箍、法兰或抱箍连接时,应保证紧固件具有操作余量。背部矩形框架与中心座之间的区域可作为走线、附装挡板或固定辅助密封件的位置,但不应封堵气流通道。
设计思路上,该结构兼顾了气流组织和机械强度。环形罩口负责扩大捕集面积,十字筋负责维持罩体形位,中心座负责载荷传递,侧向接口负责气流导出,矩形护框则提高安装区域的抗变形能力。若用于高磨损工况,可在罩口内侧或气流转向处增加耐磨衬板;若用于轻质粉尘,可在罩口边缘增设柔性裙边,以缩短尘源与吸风边界的距离。对于需要频繁换产的工位,还可将中心安装座设计成可翻转或可调角度形式,使罩口随工件位置改变而保持合适的捕集距离。
三维建模时应控制环形罩体、筋板和中心座之间的连接关系,保证焊缝或装配贴合面连续,避免出现孤立薄壁。排气接口与中心壳体交界处应保留合理圆角,既有利于应力分散,也符合实际通风管道的导流需求。安装孔间距、接管外径、罩口直径和背部框架外廓是现场布置的关键尺寸,结构工程师在布局设备时应优先校核这些边界,再确定风管走向、支架位置和维护空间。整体结构形式简洁,适合作为除尘系统末端捕集装置,在不干扰主要工艺操作的前提下提高粉尘收集效率。
