步进校准用开槽空心导向管件

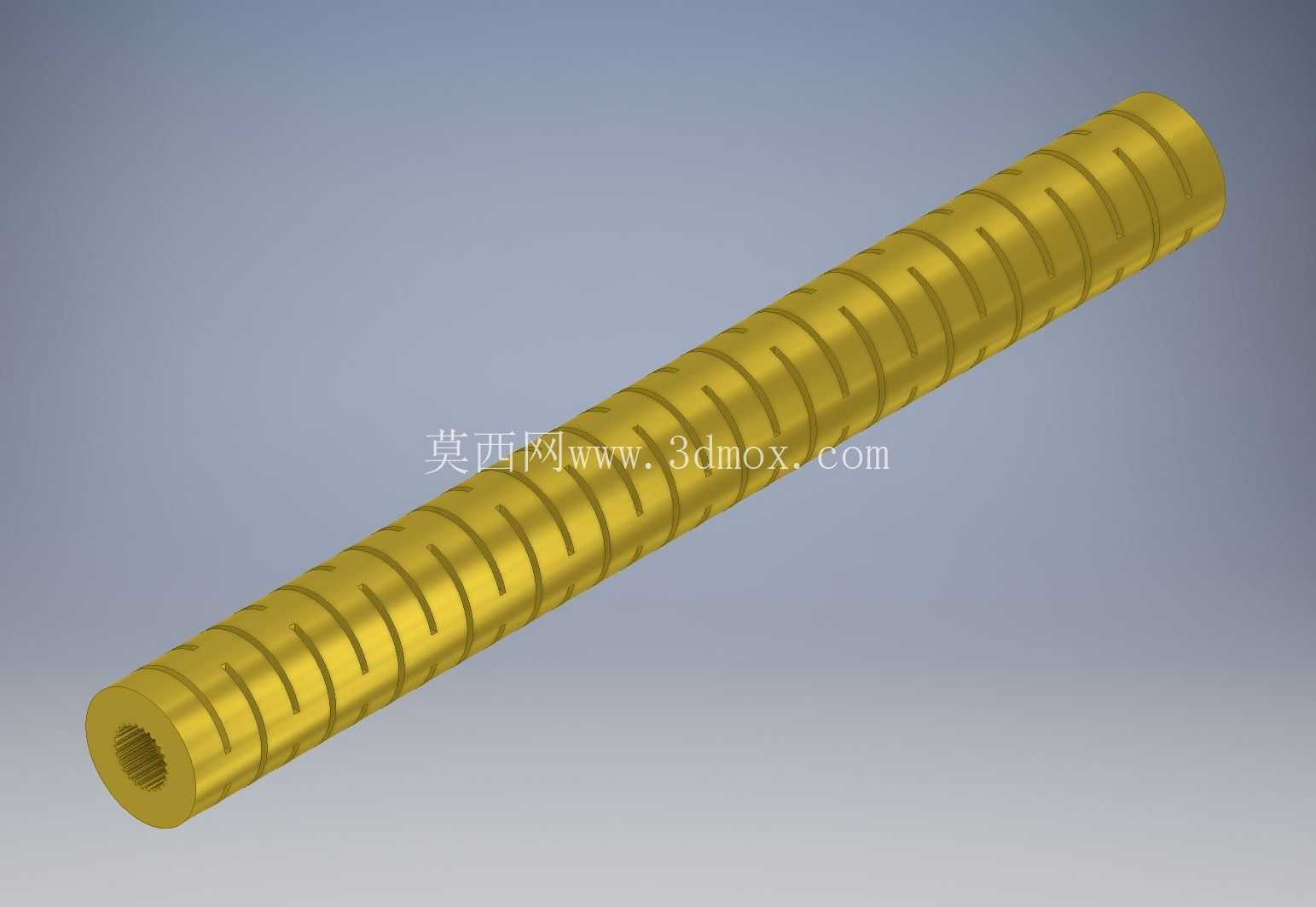

该管件主要用于步进输送、定位校准和细长导向类机构中，常见于通讯产品装配线、小型工装夹具、检测治具以及需要稳定轴向导向的自动化工位。其结构形式为长圆筒件，外圆沿轴向连续布置多组周向开槽，槽位呈规则交错分布，既保留管件整体刚性，又在局部形成可控的弹性变形区间，使管件在配合、夹持或微调过程中能够吸收少量同轴度误差。

从实际使用角度看，这类零件并非单纯承受大载荷的传动轴，而是承担定位基准、导向支撑和校准补偿的作用。机构运行时，管件可作为细长导向通道，使线材、推杆、小型芯轴或辅助元件沿固定轴线通过；外圆开槽区域则能够在压入衬套、配合夹持块或受到周向约束时产生轻微收缩，从而降低装配卡滞风险。对于步进工位而言，每次动作都要求位置重复、行程稳定，管件的直线度、内孔通畅性以及槽口一致性会直接影响送进节奏和校准精度。

设计上采用空心结构，首先是为了减轻长件自重，减少悬臂或跨距安装时的下垂量；其次，内孔可作为走线、穿杆或通气通道，提高空间利用率。外圆槽组并非装饰特征，而是功能结构：槽宽、槽深和槽间间距决定了局部柔度，槽向与排布方式影响周向收缩的均匀性。若槽深过大，管件抗弯能力会明显下降，长距离导向时容易产生弯曲振动；若槽深过小，则弹性补偿不足，压配时难以适应孔位偏差。因此建模时需要重点控制外圆直径、内孔直径、有效槽段长度、端部实心配合段长度以及槽口端部过渡，避免应力集中在首末槽位置。

外形边界方面，该零件呈细长圆柱状，安装时通常以两端或分段衬套作为支撑。端部保留连续圆环面，有利于与轴承、支座、锁紧套或定位块形成稳定配合；中部开槽段则不宜作为高精度夹紧面，更适合作为弹性校准区。若设备内部布置空间紧凑，需要在三维布局中校核管件外径与周边护板、传感器支架、传动轮之间的最小间隙，同时确认内孔入口处无锐边干涉。对于水平安装工况，支撑跨距不宜单纯按最大长度拉开，应结合管件外径和壁厚设置中间支撑，以降低挠曲对步进定位的影响；对于竖直安装工况，则需关注下端固定方式和管件自重引起的配合面载荷。

建模过程中，圆柱主体可先通过拉伸形成空心坯体，再按节距建立单组槽特征并阵列复制。槽口边缘应保留清晰几何边界，若用于后续加工或仿真，可根据工艺要求增加细小倒角，以减少切削毛刺和热处理应力集中。内孔表面属于功能面，装配前需保证通畅，无台阶、缩孔或残留特征；外圆非开槽区域可作为主要配合基准，图纸表达时应区分配合段、开槽弹性段和端部导入段。

在机构选型时，该类管件适合用于轻载、高频、重复定位的校准场景，不宜替代承受大扭矩的实心主轴。若现场存在侧向压紧力，应优先让压紧点落在连续圆环段，或通过均分抱箍约束开槽段，避免单点压紧造成圆度失真。维护时可重点检查槽口是否出现永久变形、内孔是否磨损发亮以及端部配合是否松动；这些现象通常意味着弹性补偿能力下降或支撑同轴度偏离，需要及时校正安装基准或更换管件。
